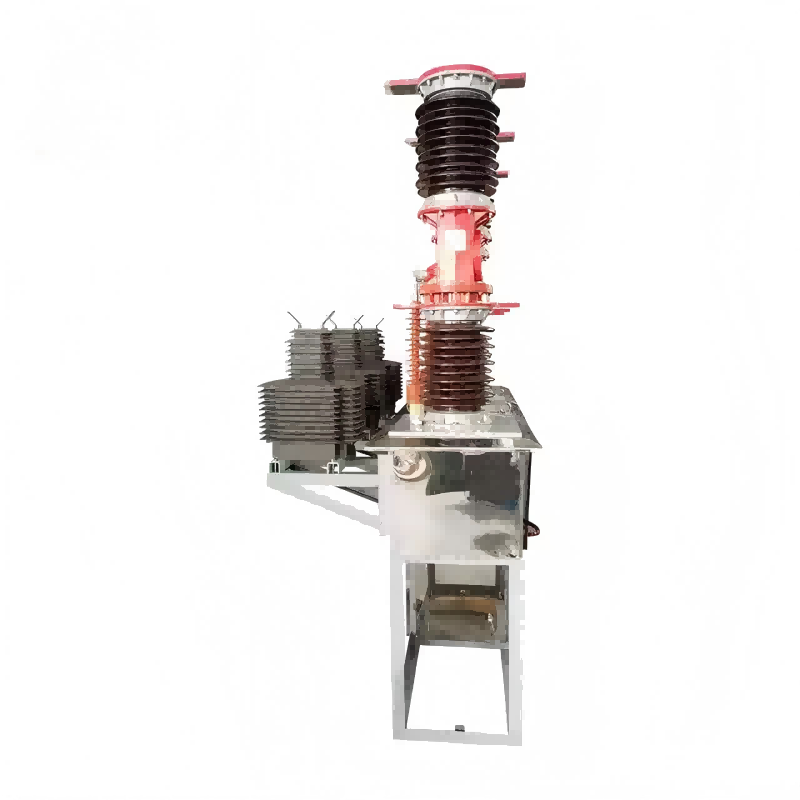

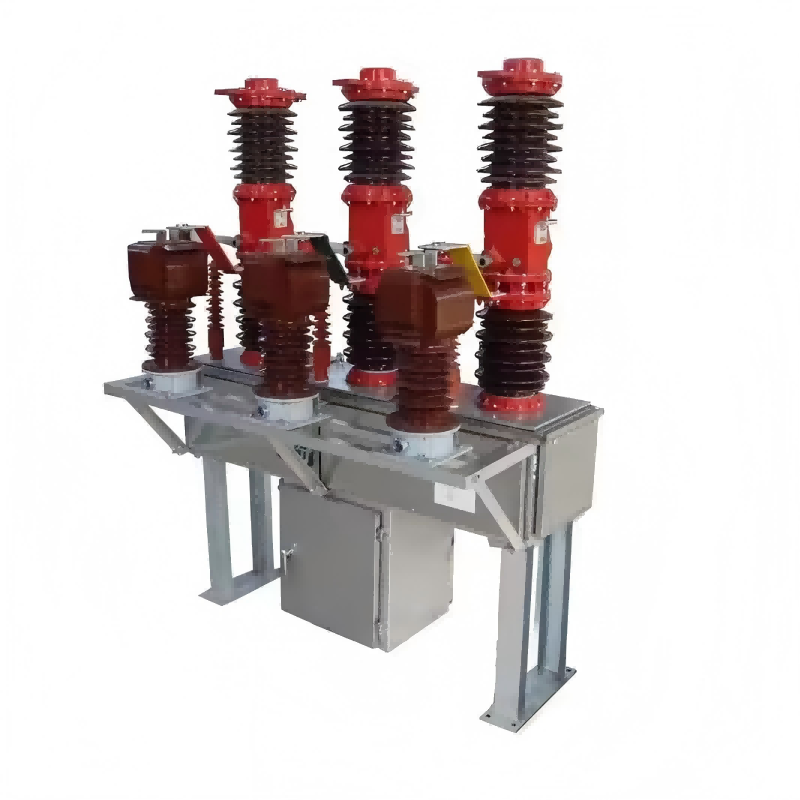

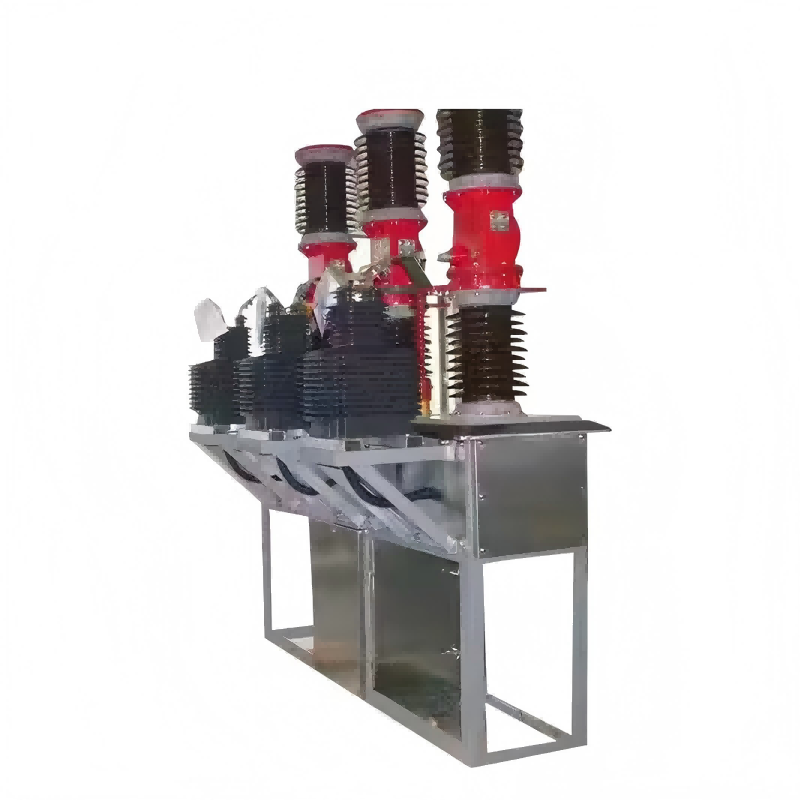

Rompedor de vacío de 35 kV 40.5kV de alto voltaje trifásico con transformador

El interruptor de vacío de 35 kv 40.5kV de alto voltaje de alto voltaje de Lugao desarrolló de forma independiente con transformador de 35 kV 40.5kV con transformador es adecuado para redes de distribución de energía entre ciudades, asegurando un funcionamiento seguro de la red eléctrica y proporciona protección contra cortocircuito. Tiene un buen rendimiento de sellado y es fácil de instalar y mantener. Ha sido elogiado por clientes en el hogar y en el extranjero.

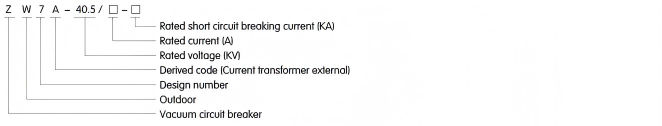

Modelo:ZW7-40.5

Enviar Consulta

Descripción del Producto

Introducción al producto

Los interruptores de circuito de vacío de alto voltaje de alto voltaje de la serie ZW7-40.5 están diseñados para su uso en sistemas de energía trifásicos que funcionan a 50 Hz y un voltaje nominal de 40.5 kV. Se utilizan para desconectar y conectar la corriente de carga, la corriente de sobrecarga y la corriente de cortocircuito.

Especificación

No.	Descripción			unidad	datos
1	Voltaje nominal			KV	40.5
2	Nivel de aislamiento nominal	1 minuto de voltaje de resistencia de frecuencia de potencia	Prueba seca	KV	95
			Prueba húmeda		80
		Voltaje de soporte de impulso de rayo (pico)			185
3	Corriente nominal			A	1250 ； 1600 ； 2500
4	Corriente de ruptura de cortocircuito con calificación			El	20 ； 25 ； 31.5
5	Secuencia operativa nominal				O-0.3S-Co- 180S-Co
6	Ciclo de corriente de corte de cortocircuito con calificación			combate	12
7	Corriente de cierre de cortocircuito con calificación (valor máximo)			El	50; 63; 80
8	Corriente de soporte máximo nominal			El	50; 63; 80
9	Actualización de cortocircuito con calificación			El	20; 25; 31.5
10	Duración de cortocircuito con calificación			S	4
11	Distancia de apertura de contacto			Mm	22 ± 2
12	Distancia de apertura de contacto			Mm	4 ± 1
13	Velocidad de viaje promedio			EM	1.5 ± 0.2
14	Velocidad de cierre promedio			EM	0.7 ± 0.2
15	Tiempo de rebote de cierre de contacto			EM	≤2
16	Diferencia de tiempo de sincronización de interruptores de interruptores trifásicos (sub)			EM	≤2
17	Tiempo de cierre			EM	≤150
18	Tiempo de viaje			EM	≤60
19	Vida útil mecánica			combate	10000
20	Voltaje de funcionamiento nominal: voltaje del circuito auxiliar			V	DC110 / 220 AC110 / 220
21	Resistencia a DC de cada circuito de fase (excluyendo el transformador)			bebé	≤100
22	Peso			Kg	800

Entorno operativo normal

• Temperatura del aire ambiente: límite superior +40 ° C, límite inferior -30 ° C (áreas generales), -40 ° C (altitud en áreas frías);

• Altitud: ≤ 1000m (a medida que aumenta la altitud, el nivel de aislamiento nominal aumenta en consecuencia);

• Presión del viento de la tarde: no más de 700PA (equivalente a una velocidad del viento de 34 m/s);

• Intensidad sísmica: no más de 8 ° C;

• Grado de contaminación: Nivel IV;

• Diferencia máxima de temperatura diaria: no más de 25 ° C

Detalles del producto
