Dispositivo de distribución compacto sellado completamente aislado de la unidad principal del anillo eléctrico SF6 del voltaje medio

Este dispositivo de distribución compacto de unidad principal de anillo eléctrico sellado completamente aislado con SF6 de media tensión es el producto estrella de Lugao. Con un diseño completamente sellado y libre de mantenimiento, puede proporcionar distribución de energía para redes eléctricas de 12 kV, 24 kV y 36 kV en todo el mundo. Esta unidad principal en anillo también cumple con certificaciones internacionales como CE, ISO e IEC. Como proveedor profesional de tableros eléctricos, los tableros aislados con SF6 de Lugao aíslan completamente todos los componentes de alto voltaje del ambiente externo. Su estructura cerrada de metal garantiza una operación segura en las condiciones más exigentes, desde subestaciones subterráneas hasta instalaciones costeras.

Principales parámetros técnicos.

Diagrama de esquema típico:

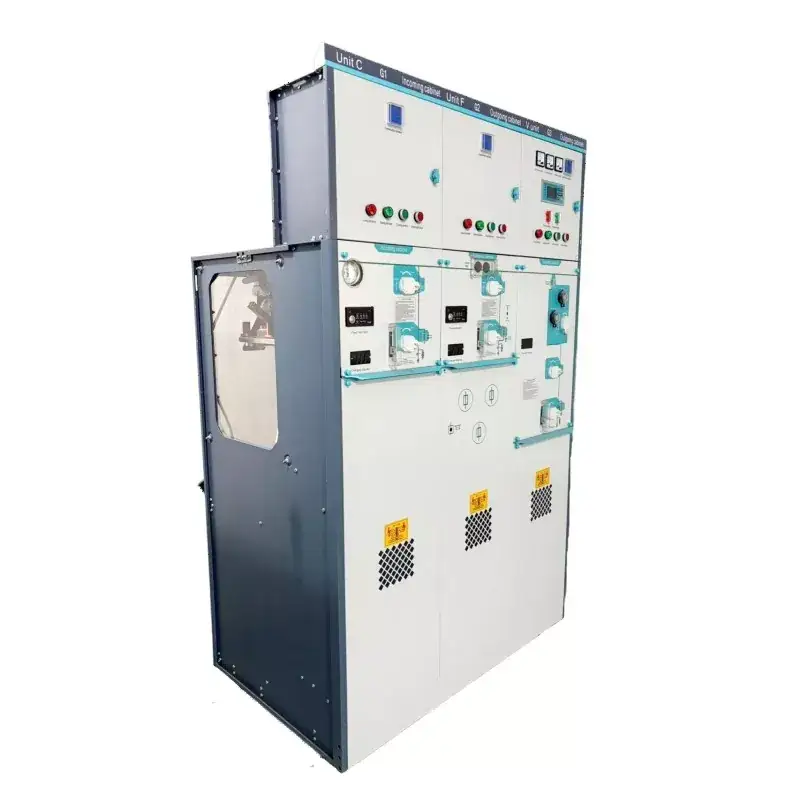

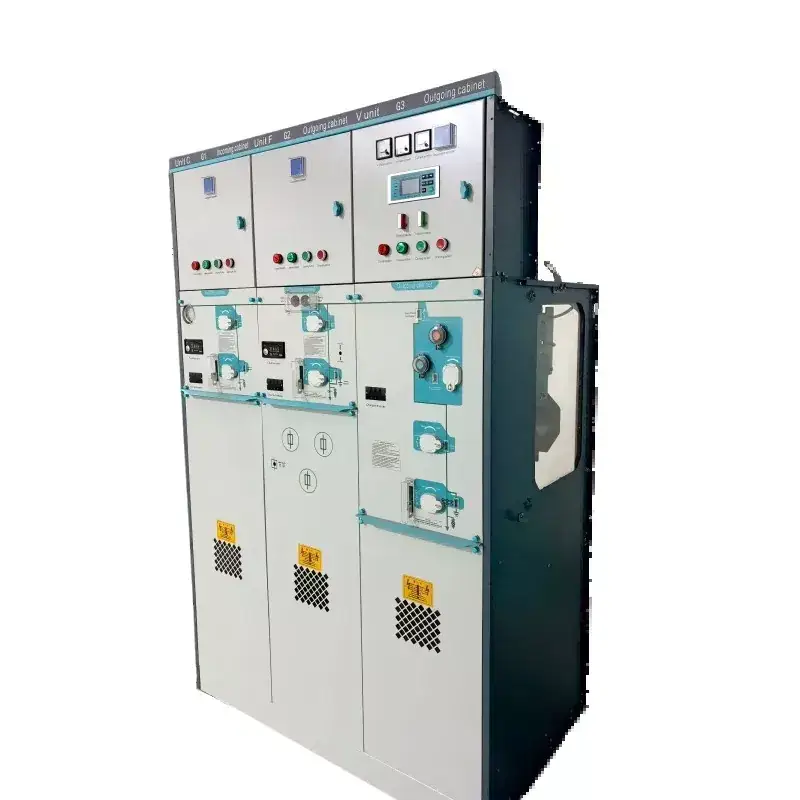

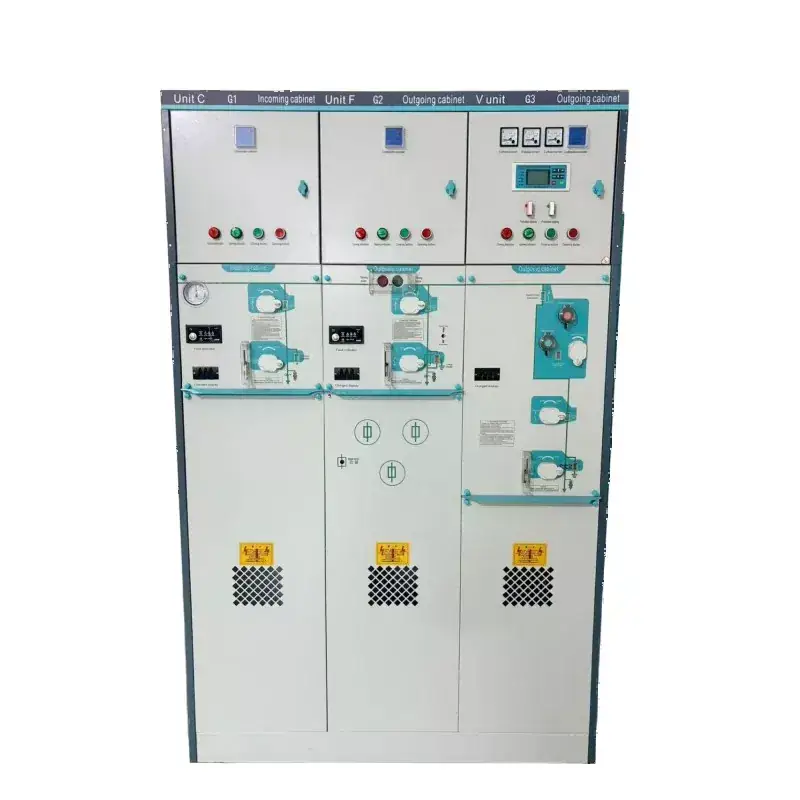

Detalles del producto:

¿Qué hace que esta unidad principal en anillo sea única?

1. Diseño de verdadero aislamiento total

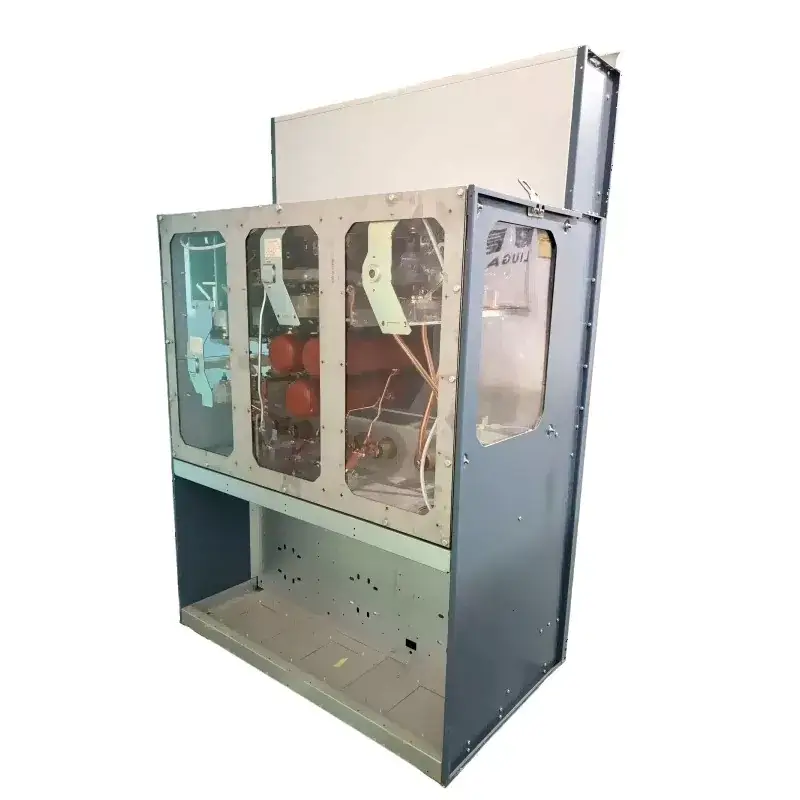

A diferencia de los tableros tradicionales con aislamiento de aire, los tableros de distribución compactos de unidad principal de anillo eléctrico sellados y completamente aislados con SF6 de media tensión de Lugao se fabrican utilizando tecnología de soldadura láser en un tanque de acero inoxidable completamente sellado. Todos los componentes activos, incluidos los interruptores de carga, los disyuntores de vacío, los interruptores de puesta a tierra y las barras colectoras principales, están completamente sellados con gas SF6. Esta aparamenta aislada en gas cuenta con un alto grado de protección, totalmente resistente a entornos hostiles como humedad y condensación, polvo y contaminantes en el aire.

2. Diseño compacto, tamaño pequeño y exquisito: este tablero de distribución compacto reduce significativamente el espacio en el piso. Su diseño modular permite varias opciones de configuración manteniendo un tamaño reducido, lo que lo hace adecuado para redes subterráneas de distribución de energía, subestaciones compactas e instalaciones industriales con espacio limitado.

3. Operación sin mantenimiento: Este tablero completamente sellado elimina la necesidad de mantenimiento de rutina de los componentes de alto voltaje. Por lo tanto, este tablero aislado con SF6 no requiere reposición de gas durante su vida útil de diseño de 30 años.

Configuraciones disponibles

Este tablero de distribución compacto de unidad principal de anillo eléctrico sellado completamente aislado con SF6 de media tensión admite una variedad de módulos funcionales para abordar diversos requisitos de aplicaciones, lo que permite una configuración flexible basada en las necesidades específicas del cliente:

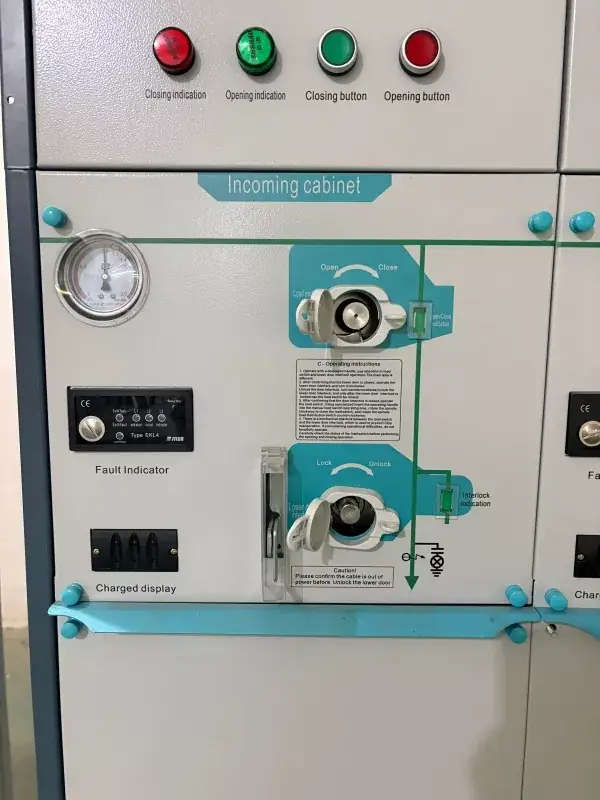

1. Módulo C – Unidad de interruptor de carga

   Cuenta con un interruptor de carga de tres posiciones (conexión a tierra)

   Diseñado para protección de transformadores y operaciones de conmutación de cables.

   La posición de descanso es visible a través de una ventana de observación integrada.

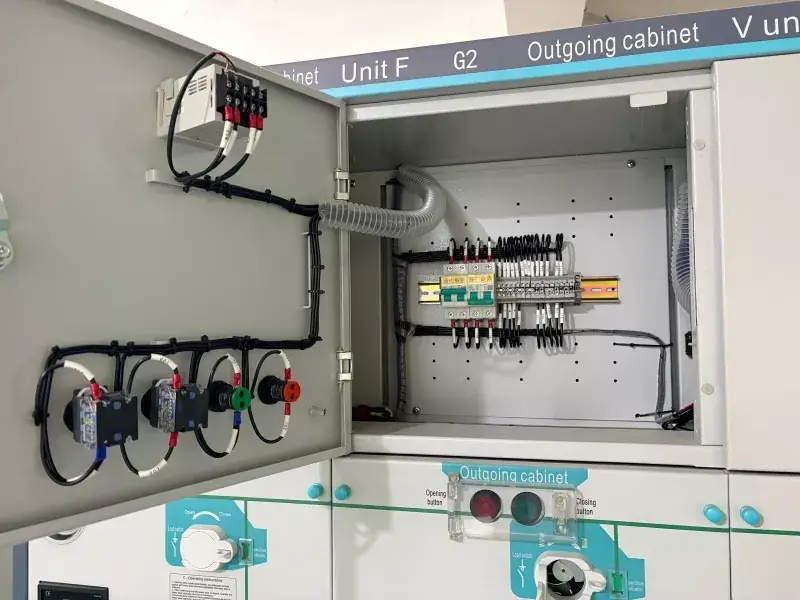

2. Módulo F – Unidad combinada de fusibles LBS

   Integra un interruptor de carga con protección basada en fusibles.

   Proporciona funcionalidad de disparo trifásico a través de un mecanismo de pasador de gatillo.

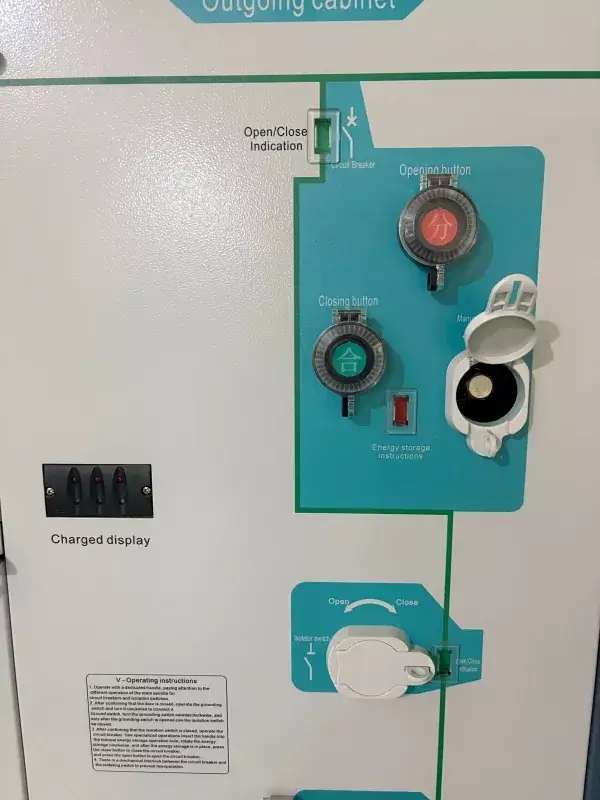

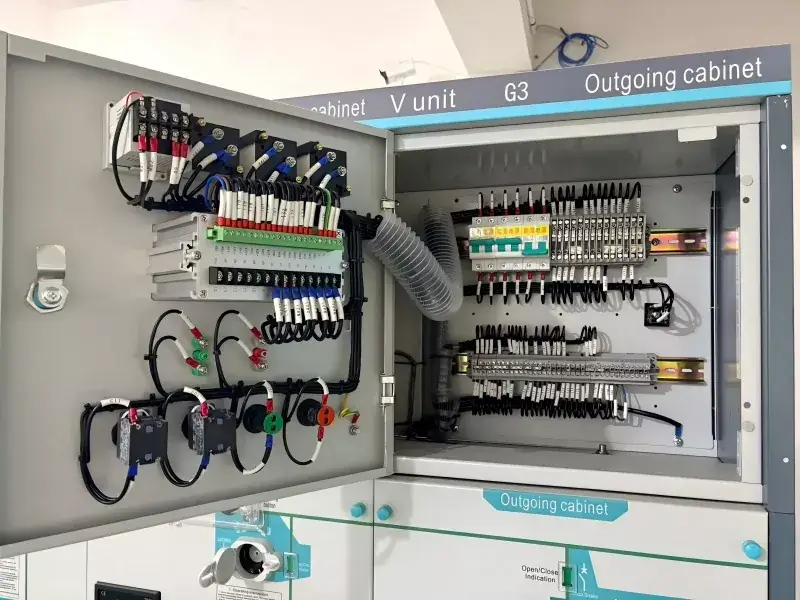

3. Módulo V – Unidad de disyuntor en vacío

   Emplea un disyuntor de vacío para la protección de cables y transformadores.

   Adecuado para aplicaciones que requieren operaciones de conmutación frecuentes

   Admite un relé de protección integrado opcional

4. Módulo D – Conexión directa por cable

   Proporciona una conexión de cable sencilla sin ningún aparato de conmutación.

   Diseñado para alimentadores no conmutados o aplicaciones de elevadores de barras colectoras

5. Módulo M – Unidad de Medición

   Equipado con transformadores de tensión y corriente para fines de medición.

Incluye terminales de prueba e interfaces para montar instrumentación.

Preguntas frecuentes (FAQ)

Pregunta 1: ¿Qué es una unidad principal en anillo?

Respuesta 1: Este tablero de distribución compacto de unidad principal de anillo eléctrico sellado completamente aislado con SF6 de media tensión es un tablero de distribución compacto con aislamiento de gas adecuado para distribución de energía de 12 kV, 24 kV y 36 kV. La unidad principal del anillo utiliza un tanque de acero inoxidable completamente sellado que contiene gas SF6, que aísla todos los componentes de alto voltaje, incluidos los interruptores de carga y los disyuntores de vacío.

Pregunta 2: ¿Qué configuraciones están disponibles para esta unidad principal en anillo?

Respuesta 2: Este tablero compacto ofrece configuraciones modulares:

Módulo C: Unidad de conmutación de carga para conmutación de cables y transformadores.

Módulo F: Combinación interruptor de carga-fusible para protección de transformador

Módulo V: Disyuntor en vacío para operación frecuente

Módulo D: Conexión directa de cables para alimentadores sin conmutación

Módulo M: Unidad de medida con transformadores de tensión y corriente.

Pregunta 3: ¿Se puede ampliar esta unidad principal de anillo en el futuro?

Respuesta 3: Sí, se pueden conectar módulos de unidad principal de anillo adicionales mediante conectores de barra colectora aislados en gas.

Pregunta 4: ¿Qué características de seguridad están incluidas?

Respuesta 4: enclavamientos mecánicos, clasificación de arco interno, liberación de presión, interruptor de puesta a tierra.

Pregunta 5: ¿Cuál es el tiempo de entrega?

Respuesta 5: Las configuraciones estándar están disponibles; Los modelos personalizados tardan aproximadamente 20 días. Para necesidades urgentes, consulte
