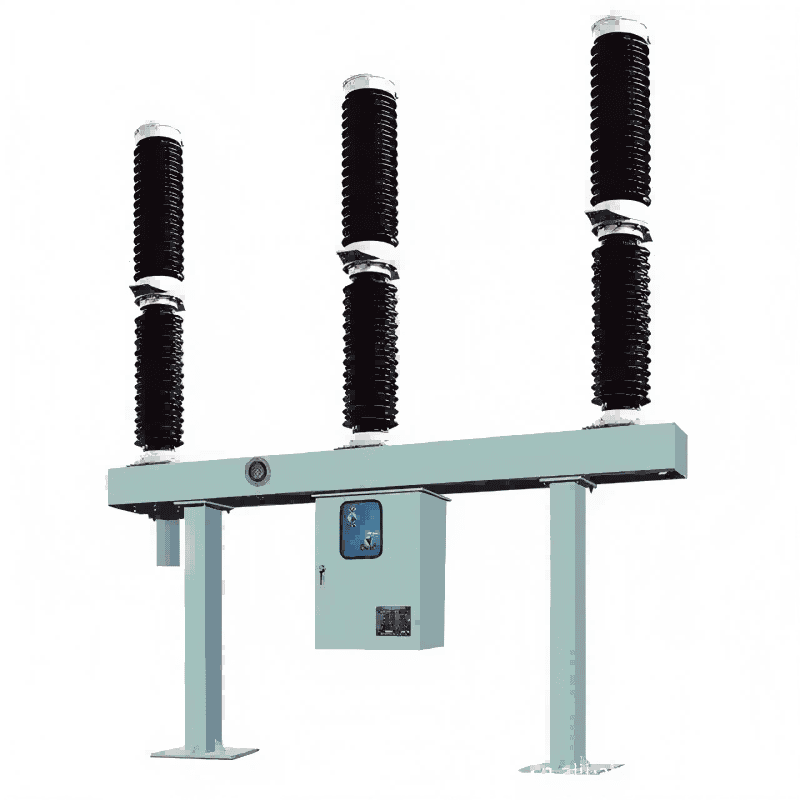

Disyuntor de gas tripolar de alto voltaje 220kv 330kv sf6

Lugao Power Co., Ltd. cuenta con un taller especializado dedicado a la producción de Disyuntores de Gas Tripolar de Alta Tensión 220kv 330kv sf6. Su tecnología de diseño es líder en la industria. Los disyuntores SF6 de la serie LW utilizan una cámara de extinción de arco de presión única y tecnología de extinción de arco autoenergizada, utilizando gas hexafluoruro de azufre como medio aislante y extintor de arco. Una cámara de extinción de arco separada genera flujo de aire durante el proceso de apertura, enfriando el arco e interrumpiendo la corriente.

Enviar Consulta

Descripción del Producto

Introducción del producto

Los disyuntores de gas sf6 tripolares de alto voltaje de 220kv 330kv sf6 son equipos de transformación y transmisión de energía de alto voltaje para exteriores tripolares/unipolares de CA 50 Hz/60 Hz que se utilizan para abrir o cerrar corriente nominal, corriente de falla o líneas de conmutación, protegiendo, controlando y operando sistemas de transmisión y distribución de energía. Pueden realizar operaciones de apertura, cierre y cierre automático rápido. Los voltajes nominales varían de 45 kV a 330 kV y el sistema central consta de un casquillo de porcelana de soporte, una unidad de extinción de arco, un mecanismo operativo hidráulico/de resorte y un controlador de densidad inteligente. La cámara de extinción de arco independiente genera un flujo de aire comprimido durante el proceso de apertura para enfriar eficientemente el arco e interrumpir la corriente. Un diseño de circulación de gas completamente cerrado garantiza un funcionamiento confiable en diversos entornos. Presentan una estructura simple, mantenimiento fácil y rápido, bajo consumo de energía, bajos requisitos de energía operativa, alta confiabilidad, fácil instalación y bajo nivel de ruido.

Especificación

Tipo	Casquillo de porcelana para exterior
Frecuencia	50Hz/60Hz
Tensión de funcionamiento del sistema	132kV
Tensión nominal	145 kV/220 kV/330 kV
Secuencia de funcionamiento	O-0,3s-CO-3min-CO
No de bobinas de disparo	2
No de bobinas de cierre	1
Nº de contactos auxiliares:	10NO,10NC
Medio de enfriamiento	SF6
Número de pausas por fase	1
Tiempo que tarda el motor en cargar el resorte desde la posición completamente descargada hasta la posición completamente cargada	<30Sc
Tipo de mecanismo operativo	Carga de resorte
Tensión soportada de frecuencia industrial nominal (a una altitud inferior a 1000 m)	325kV
Impulso de rayo nominal Tensión soportada (a una altitud inferior a 1000 m)	750kV
Mecanismo operativo	Un solo polo, tres polos
Edad de fluencia Distancia	31mm/kV
Corriente de interrupción nominal	31,5 kA/3 s
Corriente normal nominal	3150A
Corriente nominal de cierre de cortocircuito	pico de 80 kA
