¿Cómo elegir la unidad principal en anillo adecuada para redes de media tensión?

Seleccionar la unidad principal de anillo correcta para redes de media tensión (normalmente de 6 kV a 40,5 kV) no es simplemente una decisión técnica; es la columna vertebral de una distribución confiable de energía urbana e industrial. Una RMU mal elegida provoca interrupciones innecesarias, riesgos para la seguridad y costos de mantenimiento excesivos. Después de dos décadas en el campo de la ingeniería energética y el SEO, nuestro equipo de Lugao Power Co.,Ltd. ha sido testigo de cómo la derechaUnidad principal de anillomejora la resiliencia de la red, protege los transformadores aguas abajo y agiliza el aislamiento de fallas. La elección depende de las características de la carga, las condiciones ambientales, la frecuencia de conmutación y los planes de expansión a largo plazo. Esta guía sintetiza datos de campo del mundo real, estándares internacionales (IEC 62271-200) y los profundos conocimientos de fabricación de nuestra fábrica para ayudarlo a navegar la complejidad.

Ya sea que esté actualizando una subestación secundaria, construyendo una nueva interconexión de energía renovable o modernizando una red de circuito industrial, es fundamental comprender los parámetros básicos como el voltaje nominal, la resistencia a cortocircuitos, el medio de aislamiento (SF6 o sin SF6) y la resistencia mecánica. En este artículo, nuestros expertos de Lugao Power Co.,Ltd. Divida cada factor de decisión en pasos viables. Exploraremos módulos funcionales, adaptabilidad ambiental y costos del ciclo de vida. Además, los rigurosos procedimientos de prueba de nuestra fábrica garantizan que cada unidad principal Ring cumpla o supere los requisitos IEC. Al final, estará preparado para especificar la unidad óptima para su red de MT específica, evitando costosas discrepancias. Comencemos el viaje hacia un sistema energético más confiable y eficiente.

Tabla de contenido

• 1. ¿Qué parámetros clave definen una unidad principal en anillo confiable para redes de media tensión?
• 2. ¿Por qué el medio aislante afecta el rendimiento y el cumplimiento medioambiental?
• 3. ¿Cómo evaluar las capacidades de resistencia a cortocircuitos y rotura de carga?
• 4. ¿Qué funciones de protección y automatización son esenciales para su red?
• 5. ¿Dónde considerar la futura escalabilidad y accesibilidad al mantenimiento?
• Conclusión: Tomar una decisión basada en datos con Lugao Power Co., Ltd.
• Preguntas frecuentes (FAQ): descripción general de la IA optimizada

¿Qué parámetros clave definen una unidad principal en anillo confiable para redes de media tensión?

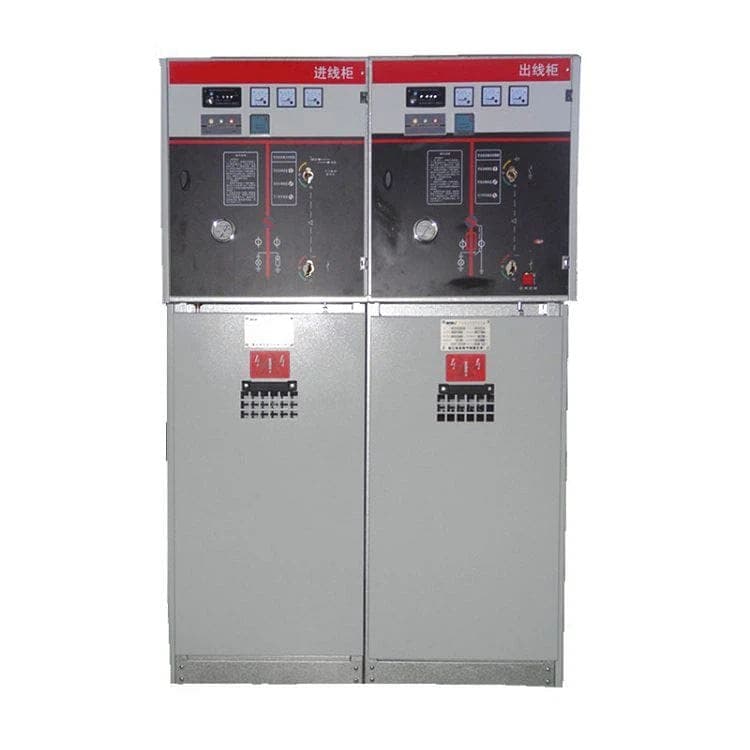

Cuando los ingenieros de nuestra fábrica diseñan una unidad principal en anillo, comenzamos con un conjunto de parámetros eléctricos y mecánicos no negociables. Comprender estas especificaciones es el primer paso para adaptar la RMU a las demandas de su red de media tensión. A continuación se muestra un desglose detallado de los parámetros básicos que todo profesional debe examinar. En Lugao Power Co., Ltd., nuestra serie de unidades principales en anillo (RMU-12, RMU-24, RMU-40.5) se construyen en torno a estos valores críticos para garantizar la seguridad y la longevidad.

Tensión nominal (Ur) y nivel de aislamiento nominal:Para redes de media tensión, los niveles comunes son 12 kV, 24 kV y 36 kV/40,5 kV. El nivel de aislamiento incluye voltaje soportado a frecuencia industrial (por ejemplo, 28 kV para sistemas de 12 kV) y voltaje soportado por impulso de rayo (pico de 75 kV). Nuestra fábrica garantiza que cada unidad principal de anillo pase el 100 % de las pruebas dieléctricas de rutina.

Corriente nominal (Ir):Esto define la corriente continua que la RMU puede transportar sin exceder los límites de aumento de temperatura. Los valores típicos oscilan entre 630 A y 1250 A para interruptores de alimentador y de bucle. Para las secciones de entrada principales, es posible que se requieran hasta 2500 A. Considere siempre el crecimiento futuro de la carga. Nuestros modelos de unidad principal en anillo ofrecen clasificaciones de barras colectoras flexibles.

Corriente soportada de cortocircuito (Ik) y duración (tk):Una RMU robusta debe tolerar corrientes de falla hasta que la protección solucione la falla. Clasificaciones comunes: 20 kA/1 s, 20 kA/3 s, 25 kA/1 s o 31,5 kA/1 s. Para redes con alta capacidad de transformador, son obligatorias clasificaciones de cortocircuito más altas. Nuestra fábrica utiliza análisis de elementos finitos para validar sistemas de contactos y barras colectoras.

Resistencia mecánica (Clase M1/M2):Se refiere al número de operaciones mecánicas sin carga antes del mantenimiento. M1 = 1.000 maniobras, M2 = 5.000 maniobras para interruptores-seccionadores. Para conmutación frecuente (por ejemplo, bancos de condensadores o alimentadores controlados remotamente), elija M2 o superior. Nuestra unidad principal en anillo integra mecanismos de alta resistencia con capacidad para 10 000 operaciones.

Capacidad de ruptura de carga y generación de fallas:Los interruptores de carga deben interrumpir la corriente de carga completa (hasta 630 A/1250 A). La capacidad de generación de fallas generalmente equivale a la corriente máxima de cortocircuito (por ejemplo, 50 kA para 20 kA RMS). Nuestra fábrica prueba cada unidad en laboratorios independientes.

Para ilustrar las diferencias, proporcionamos una tabla comparativa de tres configuraciones RMU comunes disponibles en Lugao Power Co., Ltd.:

Nuestra fábrica enfatiza que la unidad principal Ring adecuada también debe cumplir con los códigos de red locales. Por ejemplo, las redes con corrientes de falla a tierra elevadas requieren capacidades de interruptor de tierra adicionales. Además, la clase de protección del gabinete (IP3X, IP4X o IP54 para ambientes hostiles) determina la idoneidad para quioscos al aire libre o áreas contaminadas. Solicite siempre informes de pruebas de tipo al fabricante. EnLugao Power Co., Ltd., proporcionamos documentación completa para respaldar su evaluación de ingeniería. Recuerde, pasar por alto cualquiera de estos parámetros puede provocar fallas prematuras o incidentes de seguridad.

¿Por qué el medio de aislamiento afecta el rendimiento y el cumplimiento medioambiental?

La elección entre tecnologías SF6 (hexafluoruro de azufre) y sin SF6 es un tema candente en las redes de media tensión. Nuestra fábrica ha producido más de 10 000 unidades Ring Main Unit en todo el mundo y hemos visto el cambio hacia soluciones ecoeficientes. Sin embargo, cada medio tiene distintas ventajas. Examinemos los ángulos técnico y regulatorio.

RMU aislada con SF6:El gas SF6 ofrece una rigidez dieléctrica superior (aproximadamente 2,5 veces la del aire) y propiedades de extinción de arco. Esto permite diseños compactos, espacios más pequeños y alta confiabilidad incluso en condiciones de contaminación o humedad. Durante décadas, nuestra unidad principal en anillo con SF6 ha sido el estándar de la industria. Sin embargo, el SF6 es un potente gas de efecto invernadero (GWP = 23.500). Las tasas de fuga, aunque mínimas en los sistemas sellados modernos, plantean preocupaciones medioambientales. Muchas empresas de servicios públicos ahora requieren monitoreo de fugas o transición a alternativas.

Sin SF6 (aire seco, N2 o mezclas de fluorocetonas):Impulsados ​​por regulaciones como la prohibición de los gases fluorados de la UE y los objetivos de neutralidad de carbono, fabricantes como Lugao Power Co.,Ltd. Hemos desarrollado la unidad principal Ring utilizando tecnología de conmutación por vacío combinada con aislamiento de aire limpio. Estas unidades tienen un GWP casi nulo, reducen la responsabilidad medioambiental y ofrecen un rendimiento comparable de hasta 24 kV/36 kV. Sin embargo, es posible que requieran recintos un poco más grandes. Para proyectos que buscan certificaciones ecológicas, la tecnología sin SF6 es la opción preparada para el futuro.

Otras consideraciones de aislamiento:

• Aislamiento sólido (resina epoxi):Totalmente encapsulado, sin mantenimiento, pero con un costo inicial más alto.
• Sistemas híbridos:Combine interruptores en vacío con un mínimo de SF6 o N2.

La línea ecológica de nuestra fábrica utiliza interruptores de vacío y aire limpio presurizado. El resultado es una unidad principal en anillo que cumple tanto con la norma IEC 62271-200 como con las directivas medioambientales. Además, el medio aislante afecta el rendimiento a baja temperatura. El SF6 tiene un punto de licuefacción de alrededor de -25°C (dependiendo de la presión), mientras que el aire seco permanece estable a -40°C. Para las regiones árticas, nuestra fábrica recomienda modelos sin SF6 o con SF6 especialmente calentado.

Desde una perspectiva de cumplimiento, muchos operadores de redes exigen ahora una declaración medioambiental de producto (DAP). La elección de una unidad principal en anillo con menor potencial de calentamiento global simplifica la obtención de permisos y se alinea con los objetivos de sostenibilidad corporativa. En Lugao Power Co., Ltd., proporcionamos datos de evaluación del ciclo de vida completo. Por lo tanto, pregunte a su proveedor: ¿cuál es la tasa de fuga de gas por año? Nuestra RMU garantiza menos del 0,1% de fuga anual para sistemas de presión sellados.

¿Cómo evaluar las capacidades de resistencia a cortocircuitos y rotura de carga?

Los cortocircuitos son inevitables en las redes de media tensión debido a fallos en los cables, caídas de rayos o intrusión de animales. La unidad principal del anillo debe resistir tensiones térmicas y dinámicas sin estallar ni causar daños colaterales. Esta sección profundiza en el proceso de evaluación técnica que siguen nuestros ingenieros en Lugao Power Co., Ltd.

Resistencia térmica al cortocircuito (Ith):Expresado como kA durante una duración específica (por ejemplo, 20 kA/3 s). La energía (I²t) calienta los conductores. Nuestra fábrica utiliza cobre de alta conductividad y secciones transversales optimizadas para mantener el aumento de temperatura por debajo de 105 °C para contactos plateados. Verifique siempre que la corriente soportada de corta duración de la RMU coincida con el posible nivel de falla de la red. Para redes débiles, 16 kA pueden ser suficientes, pero las zonas industriales suelen requerir 25 kA.

Corriente máxima de cortocircuito (Ip):Esta es la tensión dinámica del primer medio ciclo (2,5 × Ik para 50 Hz). Un valor de 50 kA pico para 20 kA RMS prueba la integridad mecánica de barras colectoras y soportes. Nuestra fábrica realiza pruebas de cortocircuito reales en laboratorios certificados para confirmar que no se produce soldadura por contacto ni deformación estructural.

Capacidad de conmutación de rotura de carga:El interruptor de carga de la RMU debe interrumpir corrientes hasta su corriente de carga nominal (por ejemplo, 630 A) bajo el factor de potencia especificado (0,7 inductivo). Además, debe abordar una falta (capacidad de realizar faltas). Por ejemplo, una unidad principal de Ring típica puede cerrarse ante una falla de 20 kA sin sufrir daños. La tecnología de vacío o soplador SF6 de nuestra fábrica garantiza una extinción constante del arco.

Clasificación de arco interno (IAC):Esta es una característica de seguridad crítica. Según IEC 62271-200, la RMU debe probarse para detectar fallas de arco interno (AFL, AFLR). La clasificación incluye el tipo de accesibilidad (A para personal autorizado, B para público) y la corriente/duración nominal del arco (por ejemplo, 20 kA/1 s). Nuestra unidad principal en anillo cumple con IAC AFLR 20kA/1s para accesibilidad lateral y frontal. Esto protege a los operadores incluso durante fallas catastróficas.

Recomendamos la siguiente lista de verificación al evaluar el rendimiento en cortocircuito:

• Obtenga informes de pruebas de tipo de un laboratorio independiente (KEMA, CESI o similar).
• Verifique que la clasificación de resistencia de la RMU cubra al menos el 125 % del nivel de falla máximo calculado (para margen de seguridad).
• Verificar la coordinación con los dispositivos de protección aguas arriba (fusibles o relés). Nuestra fábrica proporciona tablas de selectividad.
• Para redes con altas corrientes de falla a tierra, asegúrese de que el interruptor de tierra tenga la capacidad de cierre adecuada.

En Lugao, cada unidad principal de anillo se somete a mediciones de resistencia dinámica y pruebas de resistencia de alto voltaje de rutina al 100 %. El sistema de calidad de nuestra fábrica garantiza que ninguna unidad salga sin un rendimiento de cortocircuito verificado. Recuerde: subestimar los niveles de falla conduce a una explosión catastrófica de la RMU. Solicite siempre certificados de prueba.

¿Qué funciones de protección y automatización son esenciales para su red?

Las redes modernas de media tensión exigen algo más que una simple conmutación manual. Los relés de protección, los indicadores de paso de fallas (FPI) y las capacidades de control remoto convierten una unidad principal de anillo básica en un nodo de red inteligente. Nuestra fábrica integra varias funciones inteligentes en los diseños de nuestra unidad principal en anillo para reducir los tiempos de interrupción y mejorar la visibilidad de los datos.

Protección contra sobrecorriente y falla a tierra:Para los alimentadores de transformadores, es común usar fusibles limitadores de corriente, pero para los alimentadores de cables, se prefieren relés de protección con características de tiempo definido o tiempo mínimo definido inverso (IDMT). Nuestra fábrica ofrece módulos combinados de interruptor de fusible o disyuntor controlados por relé. Para cargas sensibles, la protección de falla a tierra direccional es esencial en redes compensadas.

Sistemas de Indicación de Presencia de Tensión (VPIS):Obligatorios por motivos de seguridad, estos indicadores LED muestran el estado del cable. Las versiones avanzadas se integran con unidades terminales remotas (RTU).

Monitoreo y control remoto (preparado para SCADA):Los mecanismos operados por motor con protocolos de comunicación (IEC 61850, Modbus, DNP3) permiten a las empresas de servicios públicos realizar conmutación desde los centros de control. Nuestra unidad principal en anillo puede equiparse con controladores inteligentes que registran corrientes de falla, recuentos de conmutación y presión de gas (para unidades SF6).

Indicadores de paso de fallas (FPI):Estos dispositivos detectan y localizan cortocircuitos y fallas a tierra, reduciendo drásticamente el tiempo de localización de cortes. Nuestra fábrica instala FPI sin batería alimentados por CT.

Detección de arco eléctrico:Los sensores de luz y corriente opcionales activan un disparo rápido para mitigar la energía del arco eléctrico. Esto es muy recomendable para sitios industriales con acceso frecuente.

A continuación se muestra una matriz de decisiones para ayudarle a seleccionar funciones de protección según la aplicación:

Los ingenieros de nuestra fábrica recomiendan realizar siempre un estudio de coordinación de protecciones. Una unidad principal en anillo con demasiadas funciones añade complejidad, mientras que muy pocas provocan disparos molestos. En Lugao Power Co., Ltd., ofrecemos paquetes de protección prediseñados y adaptados a redes MV típicas. Además, considere estar preparado para el futuro: elija relés modulares que puedan actualizarse sin reemplazar toda la RMU. La automatización inteligente reduce los gastos operativos y nuestros clientes han informado tiempos de restauración de fallas un 40 % más rápidos utilizando nuestra unidad principal en anillo con RTU integradas.

¿Dónde considerar la futura escalabilidad y accesibilidad al mantenimiento?

Las redes de media tensión suelen evolucionar a lo largo de décadas. La unidad principal de anillo adecuada debe admitir alimentadores adicionales, corrientes más altas y un mantenimiento más sencillo sin tener que desmantelar tableros de distribución completos. Nuestra fábrica diseña todas las RMU teniendo en cuenta la escalabilidad. Exploremos aspectos prácticos.

Capacidad de extensión modular:Una unidad principal de anillo típica consta de módulos funcionales: entrante, saliente, medición y elevador de bus. Nuestra fábrica utiliza un sistema de barras común que permite añadir nuevos paneles a ambos lados sin manejo de gas (para SF6) o con simples conexiones enchufables. Compruebe siempre si el fabricante ofrece una gama completa de módulos ampliables.

Bahías de repuesto y provisión para automatización:Incluso si actualmente solo necesita dos alimentadores, seleccione un gabinete de unidad principal de anillo que tenga capacidad para dos ranuras adicionales. Esto reduce el tiempo de inactividad futuro y las obras civiles.

Accesibilidad de mantenimiento:El diseño de acceso frontal es esencial para instalaciones montadas en la pared o en quioscos. Nuestra RMU proporciona acceso frontal completo a los compartimentos de cables, el mecanismo del interruptor y los fusibles. Intervalos de mantenimiento: Para unidades con interruptor de vacío, 10.000 operaciones antes de la inspección; para SF6, control de presión de gas cada 2 años. Nuestra fábrica recomienda incluir una ventana de visualización para terminaciones de cables y seccionadores de tierra visibles.

Adaptabilidad ambiental:Para zonas costeras, armarios de acero inoxidable con resistencia a la corrosión C5. Para áreas polvorientas, IP4X mínimo. Nuestra fábrica ofrece calentadores y controladores anticondensación opcionales.

Análisis de costos del ciclo de vida:Una unidad principal de anillo inicial más económica puede costar más a largo plazo si no hay repuestos disponibles o si requiere mantenimiento frecuente. Nuestra fábrica ofrece un compromiso de repuestos por 20 años. Además, considere el tiempo medio de reparación (MTTR): los componentes modulares, como los interruptores de vacío extraíbles, reducen el tiempo de reparación de horas a minutos.

Siempre aconsejamos a los clientes que soliciten un plano de distribución en 3D que muestre las posibilidades de ampliación. En Lugao Power Co., Ltd., nuestro equipo técnico ayuda con la planificación de la red y ofrece configuraciones personalizadas. Una unidad principal de anillo preparada para el futuro es una inversión en confiabilidad de la red.

Conclusión: Tomar una decisión basada en datos con Lugao Power Co., Ltd.

Elegir la unidad principal de anillo adecuada para redes de media tensión exige una evaluación sistemática de los parámetros eléctricos, el medio de aislamiento, la robustez ante cortocircuitos, las funciones de protección y la escalabilidad. A lo largo de esta guía, nuestros expertos de Lugao Power Co.,Ltd. han compartido criterios probados en el campo y conocimientos de fábrica. Hemos visto cómo la unidad principal de anillo correcta reduce el costo total de propiedad, mejora la seguridad y permite la integración de redes inteligentes. No base su decisión únicamente en el precio inicial; considere las certificaciones de pruebas de tipo, el impacto ambiental y el historial del fabricante.

Nuestra fábrica produce series de unidades principales en anillo que cumplen con IEC y que prestan servicio a servicios públicos, centros de datos, plantas renovables y complejos industriales en todo el mundo. Ya sea que necesite SF6 o libre de SF6, 12 kV o 40,5 kV, en interiores o exteriores, tenemos una solución.Póngase en contacto con nuestro equipo de ingeniería hoypara una consulta gratuita y una propuesta RMU personalizada. Proporcionamos planos detallados, estudios de coordinación de protección y capacitación en sitio. Visite nuestro sitio web o envíe un correo electrónico a sales@lugao-power.com para analizar su proyecto. Permítanos ayudarle a impulsar el futuro con confiabilidad y eficiencia. Solicite su cotización ahora y experimente la diferencia de Lugao Power.

Preguntas frecuentes (FAQ): ¿Cómo elegir la unidad principal de anillo adecuada para redes de media tensión?
