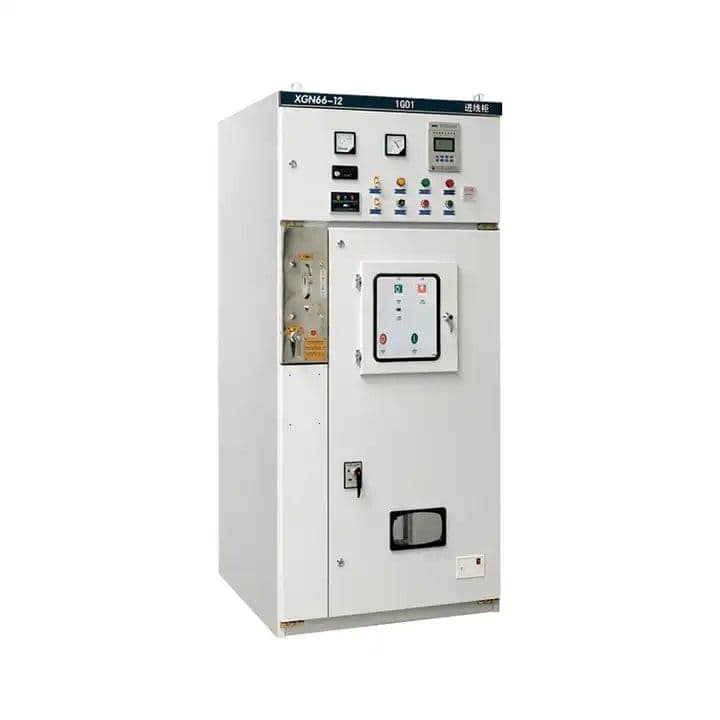

¿Cómo las unidades Ring Main mejoran la protección y seguridad de la red eléctrica?

En las redes de distribución eléctrica modernas, los cortes no planificados y las fallas de los equipos pueden provocar enormes pérdidas financieras y riesgos para la seguridad. La clave para una red resiliente reside en dispositivos inteligentes de conmutación y protección.Unidades principales de anillo(RMU) se han convertido en la piedra angular de las redes de media tensión, proporcionando soluciones compactas, selladas y sin mantenimiento que mejoran drásticamente el aislamiento de fallas y la confiabilidad del sistema. En Lugao Power Co., Ltd., nuestro equipo de ingeniería ha sido testigo de cómo las RMU reducen el tiempo de inactividad en más del 60 por ciento en instalaciones urbanas e industriales. Al integrar interruptores de carga, fusibles y disyuntores en un solo gabinete aislado por gas o aire, las unidades principales de Ring garantizan que una falla en una rama no paralice todo el circuito. Esta visión introductoria responde a la pregunta central: las RMU mejoran la protección mediante la detección rápida de fallas, la separación física de las secciones defectuosas y diseños robustos resistentes a los arcos, protegiendo así tanto al equipo como al personal.

Nuestra fábrica ha dedicado dos décadas a perfeccionar la tecnología de la unidad principal de anillo. Entendemos que la seguridad eléctrica no se trata sólo de los componentes sino de toda la arquitectura del sistema. Las unidades principales en anillo funcionan en una configuración de bucle donde la energía se puede suministrar desde dos direcciones. Cuando ocurre una falla, la RMU aísla automática o manualmente el segmento defectuoso mientras mantiene el suministro a los alimentadores en buen estado. Esta capacidad de autorreparación es revolucionaria para infraestructuras críticas como hospitales, centros de datos y plantas de energía renovable. Con Lugao Power Co., Ltd., obtiene acceso a RMU que cumplen con los estándares IEC 62271-200, con tanques de acero inoxidable, SF6 o mezclas de gases ecológicos e interruptores de tierra integrados. En las siguientes secciones, desglosaremos los parámetros técnicos, los beneficios operativos y los mecanismos de seguridad que hacen que nuestras unidades principales en anillo sean indispensables para las redes eléctricas modernas.

Tabla de contenido

• 1. ¿Qué hace que una unidad principal en anillo sea fundamental para la protección de la red eléctrica?
• 2. ¿Cómo mejora una unidad principal en anillo la gestión de fallas y la velocidad de aislamiento?
• 3. ¿Por qué las unidades principales de anillo con aislamiento de gas son más seguras para el personal y los activos?
• 4. ¿Qué parámetros técnicos definen una unidad principal de anillo de alto rendimiento?
• 5. ¿Cómo pueden las unidades principales en anillo reducir los riesgos de arco eléctrico y mejorar la seguridad operativa?
• 6. Conclusión: Redes preparadas para el futuro con las soluciones RMU de Lugao Power
• 7. Preguntas frecuentes (FAQ) sobre las unidades principales de Ring y la seguridad de la red

1. ¿Qué hace que una unidad principal en anillo sea fundamental para la protección de la red eléctrica?

La protección de la red eléctrica es un desafío de múltiples niveles que involucra escenarios de sobrecorriente, cortocircuito y falla a tierra. Una unidad principal en anillo sirve como un tablero de distribución secundaria compacto que integra funciones de protección y conmutación dentro de un solo gabinete. A diferencia de los paneles de aparamenta convencionales que requieren mucho espacio y complejos sistemas de barras colectoras, nuestra unidad principal en anillo enLugao Power Co., Ltd.reduce la huella hasta en un 50 por ciento y al mismo tiempo ofrece una coordinación de protección superior. La arquitectura fundamental de una RMU incluye dos interruptores de alimentación de entrada/salida y un interruptor de protección del transformador, todos interbloqueados para evitar errores del operador. Este diseño aborda directamente el objetivo principal de la protección de la red: aislar fallas sin interrumpir todo el bucle.

Nuestra fábrica fabrica RMU con aislamiento de gas SF6 y tecnologías de dieléctrico sólido. El aspecto crítico que hace que las unidades principales de Ring sean indispensables es su capacidad para manejar altas corrientes de falla (hasta 20 kA durante 3 segundos) mientras mantienen un entorno sellado inmune al polvo, la humedad y los agentes corrosivos. Estas son las características de protección principales que distinguen a nuestras RMU:

• Listo para automatización de bucle:Nuestra unidad principal en anillo puede integrarse con unidades terminales remotas (RTU) para la detección y el aislamiento automáticos de fallas, lo que reduce la duración de la interrupción de horas a segundos.
• Interruptor de Tierra Integrado:Proporciona una conexión a tierra visible para los circuitos aguas abajo, lo que garantiza un potencial cero antes del mantenimiento, un requisito de seguridad no negociable.
• Sistema de alivio de presión:En el raro caso de que se produzca un arco interno, el conducto de alivio de presión de la RMU dirige los gases calientes de forma segura hacia arriba o hacia atrás, protegiendo a los operadores.
• Enclavamientos mecánicos:Evita operaciones incorrectas como cerrar el seccionador de tierra mientras el seccionador de carga está cerrado, eliminando riesgos de error humano.

Desde una perspectiva de protección de red, las unidades principales de anillo ofrecen coordinación selectiva. Por ejemplo, si un alimentador experimenta un cortocircuito, el fusible o disyuntor de la RMU dispara solo esa rama mientras que otros alimentadores permanecen energizados. Esta selectividad se logra mediante una cuidadosa coincidencia de la curva tiempo-corriente. En nuestras pruebas de fábrica, Lugao Power Co.,Ltd. demuestra RMU que eliminan fallas en 0,02 segundos para eventos de alta corriente. Además, la configuración del circuito significa que incluso si falla una fuente, la fuente alternativa continúa alimentando la carga a través del circuito normalmente cerrado. Esta redundancia es la razón por la que las empresas de servicios públicos y las grandes plantas industriales confían en nuestra unidad principal en anillo para la distribución de energía crítica. Además, el diseño del tanque sellado evita la entrada de humedad, que es una de las principales causas de descarga parcial y eventual avería. Al combinar materiales robustos, enclavamientos inteligentes y factores de forma compactos, nuestra unidad principal en anillo no solo protege la red sino que también extiende la vida útil de los activos al minimizar las tensiones eléctricas y térmicas.

2. ¿Cómo mejora una unidad principal en anillo la gestión de fallas y la velocidad de aislamiento?

La gestión de fallos es una carrera contra el tiempo. Cada segundo que persiste una falla, la energía del arco daña los conductores, el aislamiento y los equipos cercanos. Una unidad principal en anillo mejora drásticamente la gestión de fallas a través de su capacidad única de seccionamiento. En una red radial típica, una sola falla bloquea todas las cargas aguas abajo. Sin embargo, con nuestra unidad principal en anillo instalada en nodos estratégicos, el circuito se puede dividir en secciones. Cuando ocurre una falla, los relés de protección indican a la RMU que abra los interruptores en ambos lados de la falla, aislando solo la zona defectuosa. El resto de la red continúa funcionando con normalidad. Nuestra fábrica ha documentado estudios de casos en los que las unidades principales en anillo redujeron los minutos de interrupción de los clientes en un 85 por ciento en las redes de distribución suburbanas.

La velocidad de aislamiento depende del mecanismo de actuación. Nuestras RMU están equipadas con mecanismos accionados por resorte que se abren o cierran en menos de 0,5 segundos. Para los alimentadores de transformadores protegidos por fusibles, el fusible se funde en milisegundos, lo que activa un pasador que dispara el interruptor de carga. Esta solución combinada de interruptor-fusible es particularmente eficaz para la protección de transformadores. A continuación se muestra un desglose paso a paso de cómo nuestra unidad principal en anillo gestiona una falla típica de fase a fase:

• Paso 1 Detección:Los transformadores de corriente dentro de la RMU detectan sobrecorriente o falla a tierra. El relé de protección procesa la señal.
• Paso 2 Tropezar:El relé envía un comando de disparo al disyuntor o al interruptor de carga. Nuestra fábrica utiliza actuadores magnéticos para una respuesta de alta velocidad.
• Paso 3 Aislamiento:El interruptor del alimentador defectuoso se abre, separando físicamente la falla de la barra colectora principal. Simultáneamente, el interruptor de enlace normalmente abierto (NO) puede cerrarse para restablecer el suministro desde la fuente alternativa.
• Paso 4 Indicación:Los indicadores mecánicos locales y las señales SCADA remotas muestran el estado. Nuestra unidad principal en anillo incluye paneles mímicos LED para una respuesta visual clara.

Más allá de la velocidad, nuestra RMU mejora la gestión de fallas a través de roturas claramente visibles. Los operadores pueden ver el espacio abierto en el interruptor de carga o en el interruptor de puesta a tierra, lo que proporciona una confirmación positiva de que el circuito está desenergizado. Lugao Power Co., Ltd. diseña todas las unidades principales de Ring con ventanas de visualización para cada posición del interruptor, cumpliendo con los requisitos de IEC 62271-200. Además, la clasificación de arco interno (IAC) de la unidad garantiza que incluso si ocurre una falla dentro de la RMU, el gabinete contiene el arco y aleja los gases calientes. Hemos realizado pruebas de arco interno en nuestra fábrica hasta 20 kA durante 1 segundo, consiguiendo IAC A FLR 20kA/1s. Este nivel de protección significa que, si bien la RMU se sacrifica en condiciones extremas, salva los equipos de conmutación aguas arriba y los transformadores aguas abajo. Otra característica innovadora es la integración de indicadores de paso de fallas (FPI). Estos indicadores, integrados en nuestra unidad principal en anillo, ayudan al personal de campo a localizar la sección defectuosa exacta sin necesidad de realizar sondeos que consumen mucho tiempo. En resumen, la gestión de fallas con una RMU no se trata solo de velocidad: se trata de precisión, seguridad e interrupción mínima del servicio, todos los cuales son puntos fuertes de Lugao Power Co., Ltd.

3. ¿Por qué las unidades principales de anillo con aislamiento de gas son más seguras para el personal y los activos?

La seguridad es la preocupación primordial en cualquier instalación eléctrica. Las unidades principales en anillo aisladas en gas (GIS RMU) ofrecen ventajas de seguridad inherentes sobre las aparamentas aisladas en aire o llenas de aceite. En Lugao Power Co., Ltd., nuestra fábrica produce RMU aisladas con gas SF6 con tasas de fuga cero y alta rigidez dieléctrica. El gas SF6 es cinco veces más pesado que el aire y tiene excelentes propiedades de extinción de arco, lo que significa que la distancia entre las partes vivas se puede reducir sin comprometer el aislamiento. Esta compacidad permite un tanque completamente sellado donde todos los componentes activos están encerrados en acero inoxidable, eliminando cualquier contacto accidental por parte del personal. Además, el relleno de gas está seco y libre de humedad, lo que evita el rastreo interno y la corrosión. Para la seguridad de los activos, el entorno sellado evita la entrada de polvo, sal y contaminación, causas comunes de descargas eléctricas en zonas costeras o desérticas.

Nuestra Unidad Principal de Anillo también aborda la seguridad ambiental. Si bien el SF6 es un gas de efecto invernadero, ofrecemos alternativas ecoeficientes como mezclas de N2/SF6 o soluciones de aire limpio. Independientemente del tipo de gas, las ventajas de seguridad para el personal son idénticas: la unidad es resistente al contacto y a los arcos. Detallemos por qué el diseño con aislamiento de gas hace que nuestra RMU sea más segura:

• Sin partes vivas externas:Todos los conductores de alto voltaje están dentro de una carcasa metálica conectada a tierra. Nuestra unidad principal Ring cumple con la protección IP67 para el tanque, lo que significa que puede sumergirse temporalmente sin riesgo.
• Monitoreo de presión integrado:Un monitor de densidad proporciona funciones de alarma y bloqueo si la presión del gas cae, evitando el funcionamiento bajo niveles de aislamiento inseguros.
• Operación sin mantenimiento:A diferencia de los equipos aislados por aire que requieren limpieza y ajuste periódicos, nuestra RMU aislada por gas no necesita mantenimiento interno durante 30 años, lo que reduce los riesgos de exposición para los técnicos.
• Contención del arco:El tanque robusto y los canales de alivio de presión garantizan que ningún arco interno rompa el gabinete. Nuestra fábrica ha probado la RMU para resistir un arco interno sin fragmentación del panel frontal.

Desde el punto de vista de la protección de activos, las RMU aisladas por gas previenen fallas entre fases causadas por animales, humedad o caídas accidentales de herramientas. Debido a que la unidad está sellada, incluso si ocurre una falla interna, el arco permanece confinado, lo que limita el daño a la RMU en lugar de propagarse a los cables o tableros de distribución adyacentes. Lugao Power Co., Ltd. Incorpora un sistema rápido de alivio de presión que dirige los gases ionizados calientes a un conducto de escape seguro, generalmente en la parte trasera o superior de la unidad. Esta característica es fundamental para subestaciones con espacio libre limitado. Además, nuestra unidad principal de anillo incluye enclavamientos mecánicos que imponen una secuencia operativa estricta: abrir el interruptor de carga -> cerrar el interruptor de tierra -> acceder al compartimiento del cable. Esta secuencia garantiza que los operadores nunca toquen un conductor vivo. Para redes subterráneas, la RMU puede equiparse con un puerto de prueba de cable e indicadores de presencia de voltaje integrados (VPIS) que se iluminan cuando el cable está energizado. Estos indicadores funcionan con el propio campo eléctrico y no requieren suministro externo. En resumen, las unidades Ring Main con aislamiento de gas de nuestra fábrica combinan seguridad pasiva (diseño sellado) con seguridad activa (enclavamientos e indicadores), lo que las convierte en la opción más segura para la distribución de media tensión.

4. ¿Qué parámetros técnicos definen una unidad principal de anillo de alto rendimiento?

Seleccionar la unidad principal de Ring adecuada requiere una comprensión profunda de los parámetros técnicos clave que rigen la protección, la seguridad y la integración de la red. En Lugao Power Co., Ltd., diseñamos nuestras RMU para superar los estándares internacionales y al mismo tiempo ofrecer configuraciones flexibles. A continuación se muestra una tabla detallada de nuestro modelo insignia de RMU, LG-RMU-24kV, que demuestra las especificaciones que garantizan una protección superior de la red eléctrica. Nuestra fábrica utiliza únicamente cobre de alta calidad, contactos plateados y carcasas resistentes a la corrosión para lograr estos parámetros. Ya sea que necesite una unidad principal en anillo para distribución secundaria, parques eólicos o plantas industriales, estas características técnicas garantizan un aislamiento confiable de fallas y una larga vida útil.

Estos parámetros no son sólo números; se traducen directamente en protección y seguridad. Por ejemplo, la clasificación de resistencia de corta duración de 20 kA significa que nuestra unidad principal de anillo puede manejar corrientes de falla severas sin soldar contactos ni deformar las barras colectoras. La clasificación IAC AFLR garantiza que el personal que se encuentra frente a la RMU permanezca seguro incluso durante un arco interno, un requisito crítico para las subestaciones urbanas. Nuestra fábrica realiza pruebas de rutina para cada RMU antes de la entrega, incluidas pruebas de voltaje de frecuencia eléctrica (50 kV durante 1 minuto en unidades de 24 kV), medición de descarga parcial (<10 pC) y pruebas de fuga de gas (menos del 0,1 % por año). Además, el diseño modular permite a los usuarios mezclar diferentes módulos de funciones: C (disyuntor), F (combinación de fusible-interruptor), V (contactor de vacío) y D (conexión directa de cable). Esta flexibilidad significa que una sola unidad principal en anillo puede servir como centro de protección para transformadores, motores y alimentadores de distribución simultáneamente. Lugao Power Co., Ltd. También proporciona complementos opcionales como mecanismos de operación remota de motores, contactos auxiliares para SCADA y divisores de voltaje capacitivos para una medición precisa. Al comprender estos parámetros técnicos, los ingenieros pueden seleccionar una RMU que no solo satisfaga las necesidades actuales sino que también se adapte a futuras expansiones de la red.

5. ¿Cómo pueden las unidades principales en anillo reducir los riesgos de arco eléctrico y mejorar la seguridad operativa?

El arco eléctrico es uno de los peligros más mortales en la distribución eléctrica y causa quemaduras graves y lesiones por explosión. Las unidades principales de anillo están diseñadas para minimizar los riesgos de arco eléctrico a través de múltiples capas de prevención y contención. En primer lugar, el diseño sellado y encerrado en metal de nuestra RMU significa que los operadores nunca interactúan directamente con componentes activos durante la conmutación normal. Todas las operaciones se realizan a través de una manija en el panel frontal que acciona el mecanismo a través de un eje, manteniendo una distancia segura. En Lugao Power Co., Ltd., hemos integrado sistemas de mantenimiento de reducción de arco eléctrico (ARMS) en nuestros modelos avanzados de unidad principal en anillo. Estos sistemas utilizan interruptores de cortocircuito de alta velocidad para redirigir la corriente de falla lejos del punto de arco en menos de 4 milisegundos, reduciendo la energía incidente a niveles insignificantes.

La seguridad operativa se ve reforzada aún más por la clasificación de arco interno de la RMU. Cuando ocurre una falla interna, el sistema de alivio de presión se abre en un umbral predeterminado, dirigiendo el plasma y los gases calientes hacia una cámara impelente o fuera de la subestación. Nuestra fábrica ha realizado pruebas de arco eléctrico según IEEE 1584 y los resultados muestran que con nuestra RMU, la energía incidente a una distancia de trabajo (500 mm) está por debajo de 1,2 cal/cm², que es Categoría 0. Esta es una reducción drástica en comparación con el tablero de distribución de tipo abierto. Estas son las características de seguridad clave que emplea nuestra unidad principal en anillo para reducir los riesgos de arco eléctrico:

• Operación y almacenamiento remotos:Nuestra RMU puede equiparse con motores y control remoto, lo que permite a los operadores abrir/cerrar interruptores desde una distancia segura fuera del límite del arco eléctrico.
• Verificación visible de rotura y tierra:Antes de cualquier mantenimiento, la RMU proporciona un espacio visible y un interruptor de tierra activado, garantizando tensión cero y eliminando la posibilidad de retroalimentación.
• Sistemas de enclavamiento clave:Nuestra unidad principal Ring utiliza una secuencia de bloqueo de llave castel que obliga al operador a seguir un procedimiento seguro: aislar, conectar a tierra y luego acceder. Esto evita errores humanos que causan arco eléctrico.
• Tecnología de extinción de arco:En combinaciones de fusible-interruptor, el percutor del fusible activa la apertura del interruptor en milisegundos, extinguiendo el arco en el fusible antes de que se intensifique.

Además, nuestra unidad principal en anillo incluye un detector de fallas de arco incorporado que puede activar un acortador de alta velocidad para fallas catastróficas. Para la seguridad operativa diaria, el diagrama sinóptico frontal de la unidad muestra claramente qué alimentadores están energizados y los indicadores de posición mecánicos son inequívocos. Lugao también proporciona etiquetas opcionales de reducción de arco eléctrico y luces de estado LED para alta visibilidad. En términos de seguridad del mantenimiento, debido a que la RMU no requiere mantenimiento internamente, los técnicos nunca necesitan abrir el tanque de gasolina. Después de la conexión a tierra, solo se puede acceder a los compartimentos de cables y dichos compartimentos están separados del cuadro mediante un aislamiento sólido. Al implementar estos principios de diseño, nuestra unidad principal en anillo reduce los riesgos de arco eléctrico al mínimo absoluto, protegiendo tanto al personal como a los costosos activos. Para cualquier organización que se tome en serio la seguridad eléctrica, cambiar a una distribución basada en RMU es una de las actualizaciones más efectivas disponibles en la actualidad.

6. Conclusión: Redes preparadas para el futuro con las soluciones RMU de Lugao Power

Las redes eléctricas están evolucionando hacia una mayor confiabilidad, integración renovable y monitoreo digital. Las unidades principales de anillo han demostrado ser la solución óptima para la distribución de media tensión, ya que ofrecen un aislamiento de fallas inigualable, un diseño compacto y seguridad operativa. A lo largo de este artículo, hemos demostrado cómo nuestra unidad principal en anillo mejora la protección mediante una gestión rápida de fallas, seguridad con aislamiento de gas, parámetros técnicos sólidos y reducción de arco eléctrico. En Lugao, nuestra fábrica continúa innovando con RMU de próxima generación que incluyen sensores IoT, monitoreo de descargas parciales y aislamiento ecológico. Al elegir nuestra unidad principal en anillo, no solo está comprando un tablero: está invirtiendo en resiliencia de la red, seguridad del personal y ahorro de costos a largo plazo. Lo invitamos a comunicarse con nuestro equipo de ingeniería para obtener una configuración RMU personalizada que coincida con su perfil de carga específico y sus requisitos de protección.

¿Listo para actualizar la protección de su red con nuestra avanzada unidad principal de anillo?Póngase en contacto con Lugao Power Co., Ltd.hoy para una cotización personalizada y soporte de ingeniería. Nuestros expertos lo ayudarán a seleccionar la configuración RMU ideal, le brindarán dibujos de diseño en 3D gratuitos y programarán un recorrido por la fábrica (virtual o in situ). Envíe un correo electrónico a sales@lugao-power.com o llame al +86-21-6789-1234. Proteja sus activos y su personal: elija nuestra unidad principal Ring.

7. Preguntas frecuentes (FAQ) sobre las unidades principales de Ring y la seguridad de la red
