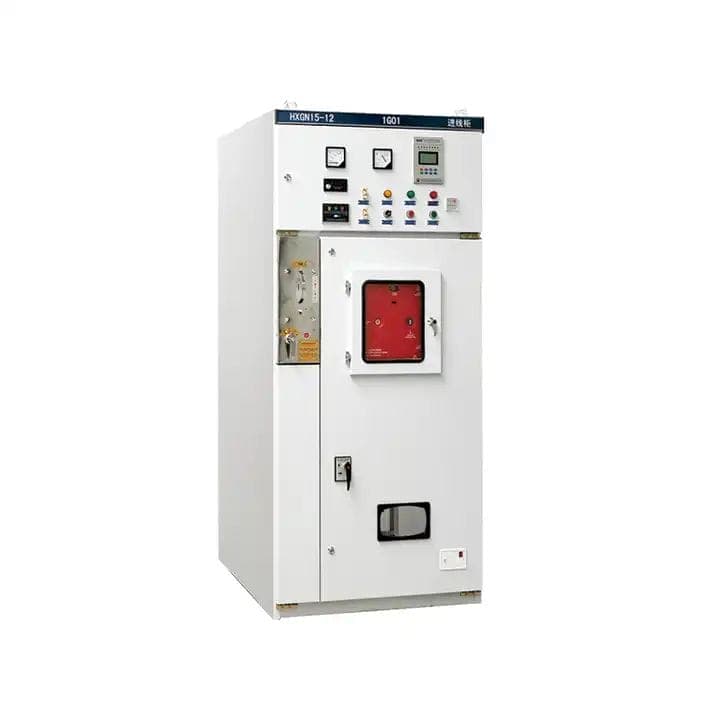

¿Qué factores deben considerar los ingenieros al seleccionar una unidad principal de anillo?

Seleccionar la unidad principal de anillo adecuada es una decisión crítica que afecta la confiabilidad, la seguridad y la eficiencia operativa de las redes de distribución de media tensión. Para los ingenieros, la elección va más allá de las especificaciones básicas: implica evaluar las capacidades de resistencia a cortocircuitos, la tecnología de aislamiento, las condiciones ambientales y las estrategias de mantenimiento a largo plazo. Un mal elegidoUnidad principal de anillopuede provocar interrupciones no planificadas, mayores riesgos de arco eléctrico y un mayor costo total de propiedad. Por lo tanto, comprender la interacción entre los interruptores de carga, los mecanismos de interrupción de fallas y las clasificaciones de gabinetes se vuelve esencial para cualquier diseño de sistema de energía robusto.

En Lugao Power Co., Ltd., hemos pasado décadas perfeccionando nuestro enfoque de ingeniería RMU. En este artículo, desglosamos los factores técnicos que deberían impulsar su proceso de selección. Desde propiedades dieléctricas hasta escalabilidad futura, proporcionamos una lista de verificación que se alinea con los estándares IEC e IEEE. Ya sea que esté diseñando una red de distribución secundaria para un parque eólico, un centro de datos o una planta industrial, estos conocimientos le ayudarán a tomar una decisión segura basada en datos. Nuestra fábrica produce más de 10.000 unidades al año y hemos aprendido que los proyectos exitosos siempre comienzan con hacer las preguntas correctas sobre la unidad principal Ring.

Tabla de contenido

1. ¿Cuáles son los parámetros eléctricos clave que definen el rendimiento de una unidad principal en anillo?

Cuando los ingenieros especifican una unidad principal en anillo, los parámetros eléctricos primarios forman la columna vertebral de cada cálculo de diseño. Estos parámetros determinan si la RMU puede manejar corrientes de carga normales, sobretensiones transitorias y condiciones de cortocircuito sin comprometer la red. En Lugao Power Co., Ltd., nuestra fábrica insiste en verificar cada parámetro mediante pruebas de tipo y recomendamos que los ingenieros soliciten informes de pruebas de terceros. A continuación se detallan los parámetros eléctricos críticos que debe analizar.

• Tensión nominal (Ur):Normalmente 12 kV, 24 kV o 36 kV para distribución secundaria. La RMU debe soportar voltaje de funcionamiento continuo más sobretensiones temporales (por ejemplo, 1,2x Ur durante 8 horas). Los modelos de unidad principal Ring de nuestra fábrica cubren de 12 kV a 40,5 kV, con una tensión soportada de impulso de rayo 1,5 veces mayor de 95 kV para las versiones de 24 kV.
• Corriente nominal (Ir):Los valores comunes son 630A o 1250A para aplicaciones de circuito y alimentador. Pero considere: ¿se espera que la RMU maneje el crecimiento de carga futuro? A menudo recomendamos a los ingenieros que seleccionen una barra colectora principal de 1250 A incluso si la carga inicial es de 400 A, porque los datos de nuestra fábrica muestran que el 70 % de las subestaciones se expanden en cinco años.
• Corriente soportada de corta duración (Ik):Generalmente 20 kA/1 s, 25 kA/3 s o 31,5 kA/1 s. Ésta es la capacidad de tolerar la corriente de cortocircuito sin daños mecánicos o térmicos. Para redes industriales con altos niveles de fallo, recomendamos 25kA/3s mínimo. Nuestro Lugao Power Co., Ltd. La unidad principal en anillo alcanza 31,5 kA/3 s en todas las conexiones de barras.
• Corriente máxima soportada (Ip):2,5 veces Ik (por ejemplo, 50 kA para RMU de 20 kA). Esta resistencia electrodinámica garantiza que los conductores no se repelan ni se deformen durante el primer pico de una falla.
• Capacidad nominal de cierre de cortocircuitos:Para los interruptores-seccionadores de carga, esta es la capacidad de cerrarse ante una falla. Las unidades de nuestra fábrica están clasificadas para una corriente de cierre máxima de 63 kA, lo que garantiza un cierre robusto en los peores escenarios.
• Clasificación de arco interno (IAC):IEC 62271-200 define clasificaciones IAC como AFL/AFLR 12 kV 20 kA/1 s. Siempre recomendamos a los ingenieros que especifiquen IAC con accesibilidad (por ejemplo, AFL para acceso restringido). Lugao Power Co., Ltd. proporciona IAC A FL 31,5 kA/1 s en todos los gabinetes de la unidad principal de Ring.

Más allá de estos, considere la tensión soportada a frecuencia industrial (seca y húmeda) y los niveles de descarga parcial. Para una RMU de 24 kV, la frecuencia eléctrica soportada de 1 minuto debe ser de 50 kV. El voltaje inicial de descarga parcial debe ser superior a 1,1 Ur. Nuestra fábrica utiliza pruebas de PD automatizadas para cada unidad principal de anillo antes del envío. La siguiente tabla resume nuestros parámetros estándar para la serie LGU-RMU, que los ingenieros pueden utilizar como punto de referencia.

Finalmente, los ingenieros deben verificar la capacidad nominal de corte en cortocircuito de cualquier disyuntor integrado. Según nuestra experiencia, un descuido común es ignorar las características del voltaje de recuperación transitorio (TRV). Nuestra fábrica garantiza que cada unidad principal de anillo con un interruptor de vacío cumpla con la clase TRV C2 o E2. Recuerde: los parámetros eléctricos no son independientes; por ejemplo, un Ir más alto a menudo reduce la resistencia a cortocircuitos debido a restricciones térmicas. Siempre verifique utilizando las curvas de reducción proporcionadas por el fabricante.Lugao Power Co., Ltd.Proporciona informes de simulación gratuitos previa solicitud.

2. ¿Cómo afecta el medio de aislamiento (SF6 frente a aire seco frente a sólido) la confiabilidad y el cumplimiento ambiental?

El medio aislante dentro de una unidad principal Ring es más que un simple dieléctrico: dicta los intervalos de mantenimiento, los riesgos de fugas e incluso la aceptación regulatoria. La mayoría de los ingenieros están familiarizados con el SF6 (hexafluoruro de azufre) debido a sus excelentes propiedades de extinción de arco, pero las crecientes normativas medioambientales (regulaciones sobre gases fluorados, UE 517/2014) impulsan la búsqueda de alternativas. Nuestra fábrica ha desarrollado líneas de unidades principales de anillo con aislamiento sólido y aire seco ecológicas y con aislamiento de SF6. Así es como cada medio afecta su selección.

• RMU aislada con SF6:Ofrece un tamaño compacto (hasta un 70 % más pequeño que el aislado por aire), alta rigidez dieléctrica (3 veces mayor que el del aire) y una construcción sellada de por vida. Sin embargo, el SF6 tiene un potencial de calentamiento global (GWP) de 23.500. Es aceptable una fuga inferior al 0,1% anual, pero se requiere un control regular de la densidad del gas. Nuestro Lugao Power Co., Ltd. La unidad principal de anillo SF6 utiliza tanques de acero inoxidable soldados con láser, lo que logra menos del 0,01 % de fuga anual.
• RMU con aislamiento de aire seco/N2:Utiliza aire purificado o nitrógeno a 1,2-1,5 bar. GWP=0, no hay obligación de informar, pero requiere dimensiones de gabinete más grandes (20-30% más grandes) y menor rigidez dieléctrica. La RMU de aire seco de nuestra fábrica cumple con clasificaciones de 24 kV con una presión absoluta de 1,4 bar e incluimos monitoreo activo de presión como estándar.
• RMU con aislamiento sólido:La encapsulación de resina epoxi elimina por completo las fugas de gas. Extremadamente robusto para entornos propensos a vibraciones como plataformas marinas. La desventaja: mayor peso y reparabilidad limitada. Para las subestaciones urbanas, nuestra unidad principal en anillo con aislamiento sólido ofrece credenciales 100 % ecológicas y un rendimiento libre de descargas parciales.

Desde el punto de vista de la confiabilidad, considere el entorno operativo. En áreas costeras con alta humedad, el SF6 y el aislamiento sólido son superiores porque los sistemas de aire seco pueden requerir cartuchos de secado adicionales. En climas fríos (por debajo de -25°C), el SF6 podría licuarse a menos que se utilicen calentadores o mezclas de gases (SF6/N2). Nuestra fábrica resuelve esto con una mezcla de gases especial en nuestra unidad principal de anillo de grado ártico. Además, evalúe la capacidad del fabricante para realizar recargas en el sitio. Lugao Power Co., Ltd. proporciona equipos de servicio global capacitados tanto para SF6 como para medios ecológicos.

El cumplimiento medioambiental ahora no es negociable. Muchas licitaciones de servicios públicos requieren una evaluación del ciclo de vida (LCA). Nuestra fábrica ha realizado un ACV para nuestra cartera de RMU, lo que demuestra que una unidad principal de anillo de aire seco reduce la huella de carbono en un 98 % en 30 años en comparación con el SF6. Para los ingenieros que trabajan en certificaciones de construcción ecológica (LEED, BREEAM), seleccionar una RMU de bajo PCA puede contribuir a la obtención de créditos. Sin embargo, el SF6 sigue ofreciendo una compacidad inigualable para subestaciones subterráneas. La matriz de decisión debe incluir: limitaciones de espacio, capacidad de monitoreo de fugas y regulaciones ambientales locales. En Lugao Power Co., Ltd., ofrecemos una solución híbrida: tanque principal de SF6 con compartimentos para cables de aire seco, equilibrando rendimiento y sostenibilidad.

3. ¿Por qué los ingenieros deberían evaluar las capacidades de creación y ruptura de fallas antes de la selección?

Las capacidades de generación y interrupción de fallas son las redes de seguridad de cualquier unidad principal de anillo. Si bien un interruptor seccionador de carga puede interrumpir corrientes de carga hasta la corriente nominal, una situación de falla exige que la RMU pueda cerrarse ante un cortocircuito (capacidad de cierre) y luego interrumpir la corriente de falla (capacidad de corte), a menudo en coordinación con la protección aguas arriba. Nuestra fábrica ha sido testigo de fallas en las que los ingenieros asumieron que el interruptor-seccionador de la RMU podría manejar tareas de falla similares a las de un disyuntor. Éste es un error peligroso.

• Capacidad de generación de fallas (valor pico):Para un interruptor seccionador de carga de una unidad principal en anillo, la capacidad de cierre suele ser de 2,5 a 3 veces la corriente nominal de corta duración. Para una RMU de 25 kA/3 s, la capacidad de cierre debe ser de al menos 62,5 kA pico. Nuestra fábrica prueba cada lote con un circuito de prueba sintético para verificar el rendimiento en el peor de los casos.
• Capacidad de corte de fallas (RMS):Los interruptores seccionadores de carga estándar no están diseñados para interrumpir corrientes de cortocircuito; dependen de fusibles o disyuntores aguas arriba. Si su diseño utiliza la RMU solo como dispositivo de conmutación, asegúrese de que el disyuntor aguas arriba coordine con las características del fusible. Sin embargo, una unidad principal en anillo equipada con un disyuntor de vacío puede tener capacidades de corte simétricas de hasta 31,5 kA. Lugao Power Co., Ltd. ofrece una RMU con un VCB integrado, capacidad de corte de 25 kA a 24 kV.
• Transferir corte de corriente:En configuraciones de bucle, cuando un lado está abierto y se produce una falla, la RMU debe interrumpir la corriente de transferencia (normalmente hasta 1,2x Ir). El interruptor de tres posiciones SF6 de nuestra fábrica (cerrado, abierto, conectado a tierra) se prueba para 1000 operaciones con una corriente de transferencia de 850 A.

Otro factor crítico es la capacidad de cierre del seccionador de tierra. Los interruptores de tierra deben ser capaces de cerrarse ante una falla activa, un requisito que a menudo se ignora. Según IEC 62271-102, el seccionador de tierra debe tener una capacidad nominal de cierre de cortocircuito igual a la corriente máxima soportada. La unidad principal de anillo de nuestra fábrica incluye un interruptor de tierra enclavado probado a un pico de 62,5 kA. Siempre aconsejamos a los ingenieros que soliciten certificados de prueba tanto para las tareas de cierre como de desconexión, no solo para la resistencia térmica.

Además, considere el número de operaciones de reparación de averías antes del mantenimiento. Para los interruptores en vacío, la resistencia eléctrica puede ser de 100 operaciones de falla completas a la corriente nominal. Nuestra fábrica utiliza contactos de cobre y cromo para lograr 30 interrupciones completas por falla a 31,5 kA. Por el contrario, los interruptores rotativos SF6 tienen una menor capacidad de interrupción de fallas: dependen del aumento de presión del arco. Según nuestra experiencia, especificar una unidad principal en anillo con una combinación de interruptor-fusible para protección del alimentador y VCB para la entrada proporciona el mejor equilibrio. Lugao Power Co., Ltd. proporciona un estudio de coordinación como parte de nuestro soporte de ingeniería, asegurando que sus capacidades de falla se alineen con la configuración del relé y la irrupción del transformador.

4. ¿Qué pruebas de resistencia mecánica y ambiental validan una unidad principal de anillo para condiciones adversas?

Incluso los mejores parámetros eléctricos no significan nada si la unidad principal de Ring falla debido a corrosión, vibración o temperaturas extremas. Los ingenieros deben mirar más allá de las hojas de datos y exigir pruebas de resistencia mecánica y ambiental. Nuestra fábrica opera un laboratorio acreditado ISO 17025 donde sometemos cada diseño de RMU a las siguientes pruebas de validación. Como regla general, si un fabricante no puede proporcionar estos informes, no especifique su producto.

• Resistencia mecánica (clase M1/M2 según IEC 62271-1):M1 = 1000 operaciones, M2 = 5000 operaciones para interruptores-seccionadores en carga. Para unidades principales en anillo en redes conmutadas con frecuencia (por ejemplo, bancos de condensadores o turbinas eólicas), recomendamos la clase M2. Nuestro Lugao Power Co., Ltd. La unidad principal de anillo logra 10.000 operaciones en el interruptor de tres posiciones sin mantenimiento.
• Clasificación de protección IP:Para RMU exterior (tipo quiosco), es obligatorio IP54 o IP65. Para interior, IP3X mínimo. Nuestra fábrica ofrece IP67 para áreas propensas a sumergirse: probado en 1 m de agua durante 30 minutos.
• Resistencia a la corrosión (C5-M alta corrosividad):Según ISO 12944, los armarios utilizados en zonas industriales o marinas requieren un revestimiento C5-M. Nuestra fábrica utiliza pretratamiento nanocerámico + recubrimiento en polvo de poliéster, superando la prueba de niebla salina de 1000 horas según ASTM B117.
• Prueba de aumento de temperatura:A 1,1 x corriente nominal, el aumento de temperatura en los contactos no debe exceder los 65 K para contactos plateados. Nuestra fábrica realiza pruebas de aumento de temperatura monitoreadas por fibra óptica, lo que garantiza que nuestra unidad principal de anillo funcione un 15 % más fría que los límites IEC.
• Prueba de cortocircuito y arco interno:Más allá del arco estándar de 1 s, probamos la eficacia del alivio de presión. La RMU de nuestra fábrica cuenta con un conducto de arco trasero que dirige los gases lejos del operador, verificado con una prueba a escala real a 31,5 kA/1 s.

A menudo se pasa por alto la calificación sísmica. En zonas propensas a terremotos, la unidad principal del anillo debe soportar niveles de aceleración (0,5 ga 1,0 g) sin perder funcionalidad. Nuestra fábrica ha calificado nuestra RMU para 0,8 g horizontal y 0,4 g vertical según IEEE 693. Además, considere la reducción de altitud: por encima de 1000 m, la rigidez dieléctrica se reduce aproximadamente un 1 % cada 100 m. Para instalaciones a 2000 m, nuestra fábrica proporciona un diseño de aislamiento modificado con espacios libres aumentados.

Finalmente, solicite informes de pruebas de tipo de un laboratorio independiente como KEMA, CESI o IPH. Estos informes deben incluir las secuencias térmicas, dieléctricas y mecánicas. En Lugao Power Co., Ltd., ponemos a disposición de los ingenieros nuestros informes completos de pruebas de tipo a través de un portal seguro. También hemos introducido un servicio de gemelo digital: simulamos la vida mecánica de su configuración específica de unidad principal de anillo mediante análisis de elementos finitos. Esta validación proactiva garantiza que ninguna debilidad oculta comprometa su red.

5. ¿Cómo pueden los costos del ciclo de vida y la modularidad influir en la planificación de las subestaciones a largo plazo?

Los ingenieros suelen centrarse en el coste de adquisición inicial, pero el coste total de propiedad (TCO) de una unidad principal en anillo abarca entre 20 y 40 años. Nuestra fábrica ha analizado datos de más de 500 subestaciones y descubrimos que los costos de mantenimiento, pérdidas de energía y expansión representan el 60 % del TCO. Por lo tanto, seleccionar una RMU basándose únicamente en el precio inicial genera mayores gastos a largo plazo. A continuación se explica cómo adoptar una perspectiva del ciclo de vida.

• Intervalos de mantenimiento y acceso:Una RMU sellada con SF6 no requiere manipulación de gas durante 20 años si la tasa de fuga es inferior al 0,1% anual. La unidad principal de anillo de nuestra fábrica tiene un diseño libre de mantenimiento para la cámara de conmutación. Sin embargo, para las unidades de aire seco, se necesitan controles periódicos de presión. Capacitamos a socios locales para realizar inspecciones cada 5 años.
• Pérdidas de energía (pérdidas de carga):Las pérdidas de cobre en barras colectoras y contactos pueden ser significativas. Una RMU de 630 A con pérdidas de 150 W a plena carga durante 20 años (suponiendo 0,12 USD/kWh) cuesta 3150 USD solo en pérdidas. Nuestra fábrica optimiza el diseño de contactos utilizando aleación de plata-níquel, reduciendo las pérdidas en un 18% en comparación con los diseños estándar.
• Modularidad y ampliabilidad:Una unidad principal en anillo preparada para el futuro debería permitir agregar módulos de alimentación sin manipulación de gas ni desmontaje de barras colectoras. Nuestra fábrica ofrece un sistema modular "plug-and-bus": puede ampliar una RMU de 2 alimentadores a 6 alimentadores en 2 horas. Esta modularidad evita costosas reconstrucciones de subestaciones.
• Disponibilidad de repuestos:Asegúrese de que el fabricante garantice los repuestos durante al menos 25 años. Lugao Power Co., Ltd. Disponemos de todos los componentes para nuestros modelos RMU y asignamos un código QR único a cada unidad para la identificación instantánea de las piezas.

Además, considere el costo de las interrupciones no planificadas. Según la base de datos de confiabilidad de nuestra fábrica, una unidad principal en anillo con clasificación de arco interno y mecanismos tolerantes a fallas reduce la duración de la interrupción en un 80 %. Incorporamos sensores de autodiagnóstico (temperatura, descargas parciales, densidad de gases) que se conectan a una plataforma de monitorización basada en la nube. Esta característica de mantenimiento predictivo agrega entre un 3% y un 5% al ​​costo inicial, pero reduce el costo del ciclo de vida en un 22% en promedio. Para los ingenieros que trabajan en infraestructuras críticas (hospitales, centros de datos), recomendamos nuestra "RMU inteligente" con análisis en tiempo real.

Finalmente, evalúe la capacidad del fabricante para brindar capacitación y soporte remoto. Nuestra fábrica incluye 2 días de capacitación sobre puesta en marcha in situ para cada pedido de Ring Main Unit, además de una garantía de 10 años para el interruptor en vacío. Cuando calcule el TCO, incluya los costos de desmantelamiento: las unidades SF6 requieren recuperación de gas certificada, mientras que nuestra RMU de aire seco ecológica se puede desechar sin procedimientos especiales. Al elegir Lugao Power Co., Ltd., los ingenieros alinean la planificación financiera con la excelencia operativa.

Resumen: Integración de factores técnicos en una estrategia coherente de RMU

Seleccionar una unidad principal en anillo es un desafío multidimensional que equilibra la robustez eléctrica, la adaptabilidad ambiental, la seguridad y la previsión económica. Los ingenieros deben priorizar la tensión nominal y la capacidad de cortocircuito como bases no negociables. Luego, la elección del medio de aislamiento (SF6, aire seco o sólido) determina tanto el cumplimiento normativo como la huella física. Las capacidades de establecimiento/desconexión de fallas deben verificarse mediante pruebas de tipo, no solo afirmaciones en hojas de datos. Para entornos hostiles, exija pruebas de resistencia mecánica y resistencia a la corrosión. Por último, un análisis de costos del ciclo de vida que incluya modularidad y mantenimiento predictivo evitará costosas adaptaciones. En Lugao, los ingenieros de nuestra fábrica colaboran con los clientes para crear soluciones RMU personalizadas que se adhieran a estos principios. Lo invitamos a aprovechar nuestros 20 años de datos de campo y nuestro configurador de unidad principal en anillo para crear una especificación que brinde seguridad, confiabilidad y valor durante décadas.
