¿Por qué son esenciales los disyuntores de alto voltaje para la protección de transformadores?

Imagine un transformador de potencia (un enorme y silencioso centinela en el corazón de una subestación eléctrica) repentinamente golpeado por una sobretensión o un cortocircuito catastrófico. En una fracción de segundo, el aislamiento interno del transformador podría fallar, el devanado podría sobrecalentarse y la explosión resultante podría dañar toda la subestación, sumergiendo a miles de hogares y negocios en la oscuridad. Lo único que se interpone entre este escenario y un funcionamiento normal y fiable es un dispositivo que a menudo damos por sentado: elDisyuntor de alto voltaje. Este dispositivo no es sólo un interruptor; es un relé protector de alta velocidad y alta fidelidad que debe detectar una falla, tomar una decisión e interrumpir una corriente que podría ser de decenas de miles de amperios, todo dentro de una ventana de tiempo medida en milisegundos. Sin él, el transformador, uno de los activos más caros y críticos de la red eléctrica, quedaría vulnerable a las mismas fuerzas para las que fue diseñado.

El papel esencial del disyuntor de alta tensión en la protección de transformadores no es una cuestión de conveniencia; es una cuestión de supervivencia para la red. Un transformador es un equipo complejo y delicado. Su núcleo es un laberinto de devanados y aislamiento de cobre que funciona a altas temperaturas y bajo una inmensa tensión eléctrica. Una corriente de falla, si se permite que persista, genera calor que puede derretir el cobre y vaporizar el aceite, creando un arco eléctrico violento que puede destruir el transformador. El disyuntor de alto voltaje actúa como el guardián definitivo. Es el único dispositivo que puede aislar rápida y decisivamente un transformador de una falla, evitando que un problema localizado se convierta en una falla sistémica. Este artículo analizará las razones técnicas, económicas y operativas por las que este componente esencial es tan indispensable. También exploraremos cómo nuestras soluciones de disyuntores de alto voltaje en Lugao Power Co., Ltd. están diseñados para proporcionar la velocidad, confiabilidad y precisión necesarias para salvaguardar estos activos críticos.

Tabla de contenido

• 1. ¿Qué es un disyuntor de alto voltaje y cómo protege a los transformadores?
• 2. ¿Por qué los transformadores son vulnerables a fallas sin la protección adecuada?
• 3. ¿Cómo se comparan los diferentes tipos de disyuntores de alto voltaje para la protección de transformadores?
• 4. ¿Qué parámetros técnicos definen un disyuntor de alto rendimiento?
• 5. ¿Cómo mejoran el control y la supervisión modernos la eficacia de los disyuntores?
• Preguntas frecuentes (FAQ)
• Conclusión

¿Qué es un disyuntor de alto voltaje y cómo protege a los transformadores?

Un disyuntor de alto voltaje es un dispositivo de conmutación especializado diseñado para interrumpir corrientes de falla (las sobretensiones masivas e incontroladas de electricidad que ocurren durante un cortocircuito) y para aislar una sección de la red eléctrica, como un transformador, del resto del sistema. No es un simple interruptor de encendido/apagado. Es un interruptor de alta velocidad y mucho en juego que debe realizar su función con extrema precisión. El transformador, que es el activo principal que estamos protegiendo, es un dispositivo que aumenta o reduce el voltaje. Mientras funciona normalmente, un disyuntor de alto voltaje permanece en la posición cerrada, permitiendo que fluya la corriente. Sin embargo, en el momento en que se detecta una falla (generalmente mediante un relé que monitorea corriente, voltaje o señales diferenciales), el disyuntor debe abrirse, extinguiendo el arco que se forma entre sus contactos a medida que se separan. La tarea crítica es eliminar la falla antes de que pueda causar daños térmicos o mecánicos al transformador. Para un transformador de potencia grande, este tiempo de limpieza suele ser inferior a 100 milisegundos. Para poner esto en perspectiva, el parpadeo del ojo humano dura entre 300 y 400 milisegundos. El disyuntor de alto voltaje debe actuar más rápido que un abrir y cerrar de ojos para proteger una máquina que puede pesar cientos de toneladas.

La física de esta interrupción es donde el desafío de la ingeniería se hace evidente. Cuando se abre un disyuntor, se forma un arco entre los contactos de separación. Este arco es esencialmente un plasma, un canal altamente conductor de gas ionizado que, si no se controla, continuaría conduciendo corriente indefinidamente. Para extinguir este arco, el disyuntor debe, en una fracción de segundo, enfriar y desionizar la trayectoria del arco. Los diferentes diseños de disyuntores utilizan diferentes técnicas. Un disyuntor SF6 (hexafluoruro de azufre) utiliza un flujo de gas SF6 comprimido para enfriar el arco y eliminar las partículas ionizadas, confiando en las excepcionales propiedades aislantes del SF6 para luego resistir el voltaje del sistema. Un disyuntor de vacío se basa en la alta rigidez dieléctrica del vacío para apagar el arco. Un disyuntor de aceite de alta gama, aunque es una tecnología más antigua, utiliza el gas generado por la vaporización del aceite para enfriar y extinguir el arco. Todos estos métodos deben lograr el mismo resultado: corriente cero en el siguiente cero de corriente natural de la forma de onda de CA y luego una rápida recuperación de la rigidez dieléctrica para evitar un nuevo impacto. En Lugao, nuestras soluciones de disyuntores de alto voltaje se basan en un profundo conocimiento de estas físicas de extinción de arco, lo que garantiza que nuestros disyuntores no solo sean confiables, sino también predecibles en su desempeño.

Para comprender verdaderamente la función de protección del transformador, es útil pensar en lo que hace un transformador. Es un dispositivo inductivo. Almacena energía en su campo magnético. Cuando ocurre una falla en el lado secundario de un transformador, la energía del lado primario se vierte repentinamente hacia la falla. El transformador ve una corriente enorme que no puede manejar. Aquí es cuando entra en juego el disyuntor de alto voltaje. Por lo general, se coloca en el lado primario, el lado de alto voltaje, del transformador. Su trabajo es desconectar el transformador de la fuente de energía aguas arriba, de modo que la falla sea alimentada efectivamente solo por la inercia del generador. Al aislar el transformador del bus de alto voltaje, el disyuntor evita que la corriente de falla aumente hasta el punto en que se dañaría el transformador. Un transformador sin un disyuntor de alto voltaje que funcione correctamente es como un automóvil sin frenos; Puede que funcione durante un tiempo, pero cuando algo sale mal, las consecuencias son catastróficas. Nuestra fábrica ha diseñado una gama de productos de disyuntores de alto voltaje que están diseñados específicamente para la protección de transformadores, ofreciendo una variedad de opciones para diferentes clasificaciones de voltaje y corriente, requisitos de aplicación y condiciones ambientales.

¿Por qué los transformadores son vulnerables a fallas sin la protección adecuada?

Las vulnerabilidades de un transformador de potencia tienen su origen en su diseño fundamental y los materiales que utiliza. Un transformador de potencia grande típico es un conjunto complejo de devanados de cobre, aislamiento a base de celulosa y aceite de transformador. Esta combinación está diseñada para un funcionamiento eficiente en un rango reducido de condiciones normales. Sin embargo, es inherentemente susceptible a una amplia gama de tipos de fallas, muchas de las cuales pueden ser catastróficas si no se solucionan de manera inmediata y automática mediante un disyuntor de alto voltaje. Para comprender esta vulnerabilidad, es necesario apreciar la física de la falla de un transformador. Un cortocircuito en el lado de salida (secundario) del transformador es el escenario más común. Si el secundario está en cortocircuito, el lado primario consume una corriente que teóricamente está limitada sólo por la impedancia del transformador, que es relativamente baja. Esta corriente de falla puede ser de 10 a 20 veces la corriente normal de carga completa. El resultado es un calentamiento repentino y extremo de los devanados, que puede derretir el cobre y provocar la rotura del aislamiento. La rápida expansión del aceite debido al calor puede generar gases explosivos, provocando un fallo violento. Un disyuntor de alto voltaje debe detectar este aumento de corriente y desconectar el transformador antes de que la temperatura del devanado alcance un nivel crítico.

Más allá de los cortocircuitos, los transformadores también son vulnerables a otras amenazas más insidiosas. Estos incluyen la caída de rayos, que puede causar una sobretensión que rompe el aislamiento, y la ferrorresonancia, un fenómeno que puede causar sobretensiones y sobrecorrientes cuando el transformador se energiza o desenergiza. También son vulnerables a la sobrecarga, lo que puede provocar que los devanados se sobrecalienten gradualmente y degraden el aislamiento. Incluso algo tan simple como una falla en el cambiador de tomas, que ajusta la relación de voltaje del transformador, puede causar una falla catastrófica. En todos los casos, el hilo común es que una falla o condición anormal, si se permite que persista incluso durante unos pocos ciclos, puede causar daños permanentes e irreparables al transformador. Por eso el Disyuntor de Alta Tensión es tan importante: no es una medida reactiva, sino proactiva. Es el único dispositivo que puede evitar que ocurran las consecuencias inevitables de una falla aislando de manera segura el transformador del sistema de energía.

Además, los transformadores no sólo son vulnerables a fallas internas. También están sujetos a fallos en la red conectada. Una falla en un alimentador de distribución que está conectado al lado secundario del transformador se reflejará en el lado primario. El transformador verá la corriente de falla e intentará alimentarla. Aquí es donde la coordinación de los sistemas de protección se vuelve crítica. El disyuntor de alto voltaje en el lado primario del transformador es parte de una cadena de dispositivos que están diseñados para operar de manera coordinada. Por ejemplo, un fusible o reconectador en el lado secundario podría eliminar una falla transitoria, pero para una falla más grave, el disyuntor primario debe operar para proteger el transformador. Sin esta coordinación, una falla en el lado secundario podría causar que el disyuntor primario se dispare innecesariamente, provocando un corte en un área mucho más grande. Esta es la razón por la que la protección de un transformador es un problema a nivel de sistema, y ​​el disyuntor de alto voltaje es el componente central y crítico de ese sistema. EnLugao Power Co., Ltd., tenemos un profundo conocimiento de estos principios de coordinación y diseñamos nuestras soluciones de disyuntores de alto voltaje para que sean totalmente compatibles con una amplia gama de esquemas de protección, lo que garantiza una integración perfecta y un rendimiento óptimo.

¿Cómo se comparan los diferentes tipos de disyuntores de alto voltaje para la protección de transformadores?

Al seleccionar un disyuntor de alto voltaje para la protección de transformadores, los ingenieros deben considerar la aplicación específica y elegir entre diferentes tecnologías: disyuntores de SF6, vacío y aceite. Cada tipo tiene su propio conjunto único de características que lo hacen adecuado para diferentes rangos de voltaje y corriente. Durante décadas, los disyuntores de aceite fueron el estándar, pero han sido reemplazados en gran medida por las tecnologías de vacío y SF6 debido a sus características superiores de rendimiento y mantenimiento. Sin embargo, comprender la historia y la evolución de la tecnología ayuda a apreciar las soluciones modernas disponibles en la actualidad.

Disyuntores de aceite son los mayores de los tres. Dependen de que el arco sea aspirado por aceite, que lo enfría y genera gas hidrógeno que ayuda a extinguirlo. Si bien son robustos y tienen una capacidad de interrupción relativamente alta, son grandes, pesados ​​y requieren un mantenimiento regular para reponer el aceite y eliminar los depósitos de carbón. También suponen un riesgo medioambiental y de incendio debido al petróleo. En Lugao ya no fabricamos disyuntores de aceite para instalaciones nuevas, pero damos soporte a las existentes.

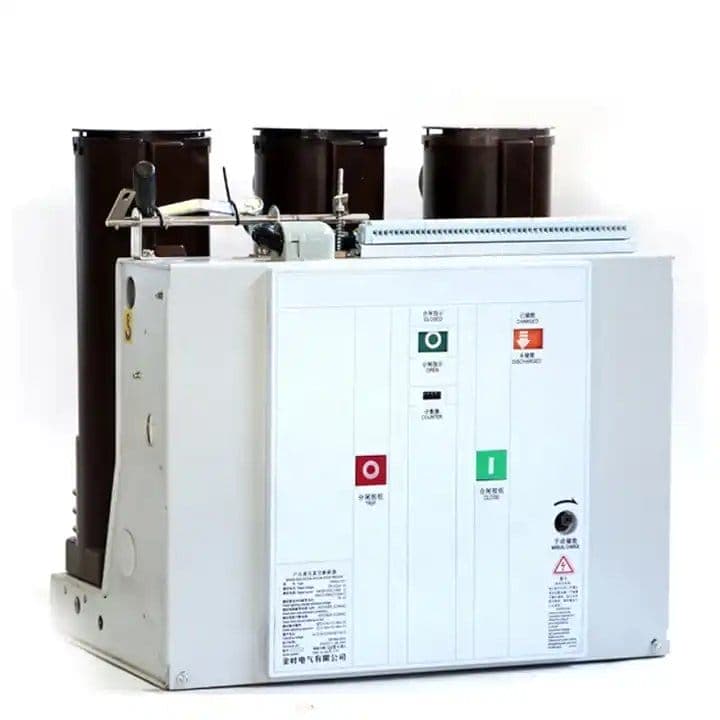

Disyuntores de vacío son más modernos y ofrecen varias ventajas. Utilizan una cámara de vacío sellada para extinguir el arco. Sin un medio para sostener la combustión, el arco se apaga rápidamente cuando los contactos se separan. Esto da como resultado un diseño muy compacto y liviano, con largos intervalos de mantenimiento. Sin embargo, los interruptores de vacío generalmente están limitados a voltajes de hasta aproximadamente 72 kV. Para voltajes más altos, su diseño se vuelve complicado y costoso. A menudo se utilizan en subestaciones de distribución y aplicaciones industriales. La principal ventaja de la protección de transformadores es su velocidad y confiabilidad, pero generalmente no son adecuados para los niveles de voltaje más altos que se encuentran en los sistemas de transmisión.

Disyuntores SF6 representan el estándar moderno para aplicaciones de alto voltaje. Estos interruptores utilizan gas hexafluoruro de azufre, que tiene propiedades aislantes y de extinción de arco excepcionales. El gas se comprime y se sopla a través del arco para enfriarlo y cortar la corriente. Los disyuntores SF6 tienen una capacidad de interrupción muy alta y pueden funcionar eficazmente en los voltajes de transmisión más altos. También tienen requisitos de mantenimiento muy bajos. Nuestra fábrica en Lugao Power Co., Ltd. se ha especializado en la fabricación de disyuntores de alto voltaje SF6 durante más de 15 años y hemos perfeccionado el diseño para garantizar la máxima confiabilidad. La siguiente tabla proporciona un análisis comparativo de estos tres tipos.

Para la protección moderna de transformadores, el disyuntor de alto voltaje SF6 es la opción recomendada para la mayoría de las aplicaciones de alto voltaje debido a su rendimiento superior, confiabilidad y bajos requisitos de mantenimiento. Nuestra fábrica ha producido miles de unidades de SF6 que actualmente protegen transformadores críticos en todo el mundo. La tecnología SF6 proporciona la protección más sólida y es la tecnología que continuamos desarrollando y perfeccionando en Lugao.

¿Qué parámetros técnicos definen un disyuntor de alto rendimiento?

Para comprender realmente la protección que brinda un disyuntor de alto voltaje, es necesario observar sus especificaciones técnicas clave. Estos parámetros no son sólo números en una hoja de datos; son las métricas que definen la capacidad del dispositivo para proteger el transformador. Las especificaciones principales son la tensión nominal, la corriente nominal, la corriente nominal de corte en cortocircuito y la corriente nominal de cierre en cortocircuito. Estos parámetros, combinados con el tiempo de funcionamiento y la capacidad de tensión de recuperación transitoria (TRV), definen la envolvente de rendimiento del disyuntor. En Lugao Power Co., Ltd., contamos con un conjunto completo de parámetros técnicos para cada uno de nuestros modelos de disyuntores de alto voltaje y podemos personalizarlos para cumplir con los requisitos específicos del cliente.

Tensión nominal es el voltaje más alto para el cual está diseñado el disyuntor. Debe ser al menos el voltaje del sistema.Corriente nominal es la corriente continua que el interruptor puede transportar sin sobrecalentarse. Esta debe ser igual o mayor que la corriente de carga normal del transformador.Corriente de ruptura nominal de cortocircuito es la corriente de falla máxima que el interruptor puede interrumpir. Este es el parámetro más crítico para la protección del transformador. Debe ser lo suficientemente alto para manejar la máxima corriente de falla posible que podría fluir a través del transformador. Si el disyuntor tiene una clasificación de corriente de corte demasiado baja, podría no interrumpir una falla de alta corriente, lo que provocaría la destrucción del transformador.Corriente nominal de cierre de cortocircuito es la corriente máxima máxima a la que el interruptor puede cerrarse, lo cual es importante en aplicaciones donde el interruptor podría cerrarse ante una falla. El tiempo de funcionamiento es el tiempo que tarda el interruptor en abrirse después de recibir una señal de disparo. Para la protección de transformadores, siempre es mejor un tiempo de funcionamiento más rápido, ya que limita la cantidad de energía que se puede disipar en el transformador durante una falla. El voltaje de recuperación transitoria (TRV) es el voltaje que aparece a través de los contactos del disyuntor inmediatamente después de que se interrumpe la corriente. La forma de onda TRV está determinada por la inductancia y capacitancia del sistema. Un disyuntor debe poder soportar este TRV sin volver a encenderse.

La siguiente tabla resume los parámetros técnicos típicos de un disyuntor de alto voltaje utilizado en un entorno de subestación.

La selección de un disyuntor de alta tensión con los parámetros correctos no es una tarea trivial. Requiere un análisis detallado de la corriente de falla del transformador, que está determinada por la impedancia del sistema y la clasificación del transformador. La sobreestimación de los parámetros genera mayores costes y sobreespecificaciones innecesarias. Subestimarlos puede conducir a un fracaso catastrófico. Nuestro equipo de ingeniería en Lugao Power Co., Ltd. brinda soporte técnico detallado a nuestros clientes, ayudándolos a seleccionar el disyuntor de alto voltaje apropiado para sus necesidades específicas de protección de transformadores.

¿Cómo mejoran el control y la supervisión modernos la eficacia de los disyuntores?

El disyuntor de alto voltaje ya no es solo un interruptor mecánico. Las versiones modernas están integradas con sofisticados sistemas de control y monitoreo que mejoran significativamente su efectividad en la protección de transformadores. Estos sistemas son el sistema nervioso del martillo y proporcionan retroalimentación, diagnóstico y capacidad de adaptarse a condiciones cambiantes en tiempo real. El núcleo de esta tecnología es el relé de protección, un dispositivo que monitorea continuamente las señales de corriente y voltaje del transformador y la red. Cuando detecta una falla, envía una señal de disparo al mecanismo de operación del interruptor. El relé es la inteligencia que decide cuándo operar y el disyuntor es el músculo que ejecuta la acción. Sin el relé, el disyuntor está ciego. Sin el disyuntor, el relé es impotente. La integración de estos dos sistemas es lo que hace que la protección moderna de transformadores sea tan efectiva.

Los relés de protección modernos se pueden programar con algoritmos sofisticados que distinguen entre diferentes tipos de fallas, como un cortocircuito, una falla a tierra o una sobrecarga. Esta inteligencia evita disparos molestos, en los que el disyuntor se abre ante un evento no crítico, lo cual es crucial para mantener un suministro de energía estable. También utilizan protocolos de comunicación, como IEC 61850, para compartir información con otros relés en la subestación, lo que permite un esquema de protección coordinado. Esta comunicación permite que el sistema aísle solo la parte afectada de la red, minimizando el impacto de una interrupción. Para un transformador, esto significa que si la falla está en el lado secundario, el disyuntor primario puede diseñarse para que se dispare solo después de que los disyuntores secundarios no hayan podido solucionarlo, proporcionando una capa de protección de respaldo.

Además del relé, los disyuntores modernos también están equipados con sensores de control de estado. Estos sensores miden parámetros como el tiempo de funcionamiento, el recorrido de los contactos, la presión del gas (para disyuntores SF6) y la temperatura de los contactos. Estos datos se recopilan y analizan continuamente para proporcionar una evaluación de diagnóstico del estado del interruptor automático. Los datos se pueden utilizar para predecir fallas antes de que ocurran, lo que permite un mantenimiento proactivo que puede extender significativamente la vida útil del dispositivo. Para un disyuntor de protección de transformador, esto significa que la efectividad del disyuntor es más predecible y confiable. En Lugao Power Co., Ltd., hemos desarrollado un sistema de monitoreo de condición patentado para nuestros productos de disyuntores de alto voltaje. Este sistema brinda a nuestros clientes una visión completa del estado de su interruptor, lo que les permite planificar el mantenimiento de manera más efectiva y reducir el riesgo de interrupciones no planificadas. Al combinar la solidez física de nuestros disyuntores con el poder de diagnóstico del monitoreo moderno, podemos ofrecer una solución de protección que no solo es confiable, sino también inteligente.

Preguntas frecuentes (FAQ)

Pregunta 1: ¿Cuánto tiempo tarda un disyuntor de alto voltaje en abrirse y solucionar una falla?

Respuesta: Para un disyuntor de alto voltaje moderno, el tiempo total de eliminación (desde el inicio de la corriente de falla hasta la interrupción final del arco) suele ser de entre 30 y 50 milisegundos. Esto es aproximadamente el mismo tiempo que parpadea el ojo humano. El disyuntor debe abrirse lo suficientemente rápido para evitar que el transformador se sobrecaliente y proteger el resto de la red de la corriente de falla. Nuestros productos de disyuntores de alto voltaje en Lugao Power Co., Ltd. están diseñados para lograr estos tiempos de apertura rápidos, asegurando que el transformador esté protegido de manera efectiva.

Pregunta 2: ¿Cuál es la diferencia entre un disyuntor y un interruptor de desconexión?

Respuesta: Un disyuntor está diseñado para interrumpir corrientes de falla y proteger el equipo. Un interruptor de desconexión está diseñado para aislar un circuito para mantenimiento y no está clasificado para interrumpir corrientes de falla. Un interruptor de desconexión solo se opera cuando el circuito está desenergizado, generalmente después de que se haya abierto el disyuntor. El disyuntor es el dispositivo de protección activa, mientras que el interruptor de desconexión es un dispositivo de seguridad para el aislamiento. Ambos son esenciales para una subestación segura y funcional, pero cumplen funciones muy diferentes.

Pregunta 3: ¿Con qué frecuencia se debe dar mantenimiento a un disyuntor de alto voltaje?

Respuesta: El intervalo de mantenimiento depende del tipo de interruptor y de las recomendaciones del fabricante. Para un disyuntor de alto voltaje SF6, generalmente se requiere mantenimiento cada 10 a 15 años o después de una cierta cantidad de operaciones, lo que ocurra primero. Esto incluye verificar la presión del gas SF6, el mecanismo operativo y la condición de los contactos. Para los rompedores de vacío, el intervalo puede ser incluso mayor. Nuestra fábrica en Lugao Power Co., Ltd. proporciona programas de mantenimiento detallados y recomendaciones para todos nuestros productos de disyuntores de alto voltaje, ayudando a nuestros clientes a extender su vida operativa.

Pregunta 4: ¿Qué sucede si un disyuntor de alto voltaje no se abre durante una falla?

Respuesta: Si un disyuntor no se abre, funcionará un sistema de protección de respaldo, conocido como "protección contra falla del disyuntor". Por lo general, esto disparará todos los demás disyuntores que están conectados al mismo bus, aislando toda la sección de la subestación. Este es un último recurso para evitar una falla catastrófica y resulta en un corte de energía más amplio. Esta es la razón por la que la confiabilidad del disyuntor primario de alto voltaje es tan importante y por eso en Lugao Power Co.,Ltd. ponemos un fuerte énfasis en la calidad y las pruebas en nuestro proceso de fabricación.

Pregunta 5: ¿Se puede utilizar un disyuntor de alto voltaje para proteger un transformador de fallas internas?

Respuesta: Sí, pero requiere un relé de protección diferencial. Este relé mide la corriente que entra y sale del transformador. En condiciones normales, estas corrientes son iguales. Si hay una falla interna, las corrientes serán diferentes y el relé disparará el disyuntor de alto voltaje. Esta es la protección primaria para una falla interna del transformador. Nuestras soluciones de disyuntores de alto voltaje están diseñadas para ser totalmente compatibles con esquemas de protección diferencial.

Conclusión

Un disyuntor de alto voltaje no es sólo una pieza de equipo; es el guardián esencial del transformador de potencia y, por extensión, de toda la red eléctrica. Es el único dispositivo que puede detectar una falla catastrófica e interrumpir las corrientes masivas que de otro modo destruirían el transformador. El moderno disyuntor de alto voltaje, en particular la tecnología SF6 en la que nos especializamos en Lugao Power Co., Ltd., ha evolucionado hasta convertirse en un componente sofisticado, inteligente y altamente confiable. Su diseño es una combinación de física, materiales avanzados y fabricación precisa, todos trabajando juntos para garantizar que el transformador esté protegido en las circunstancias más críticas. El transformador es a menudo el activo más caro y crítico de una subestación y su protección no puede dejarse al azar. Requiere un disyuntor que no sólo sea rápido, sino también confiable, repetible y predecible.

En Lugao Power Co., Ltd., entendemos el papel fundamental que desempeñan nuestros productos de disyuntores de alto voltaje para garantizar la confiabilidad de la red. Por eso invertimos tanto en investigación, desarrollo y control de calidad. Nuestra fábrica se dedica a producir disyuntores que no solo cumplen sino que superan los estándares internacionales más estrictos. Si está buscando mejorar la protección de su transformador o si está planeando una nueva subestación, lo invitamos a comunicarse con nosotros. Permítanos analizar sus requisitos específicos y cómo nuestras soluciones de disyuntores de alto voltaje pueden brindarle la protección que necesita.Póngase en contacto con Lugao Power Co., Ltd. hoypara una consulta sin compromiso y descubra la diferencia que un disyuntor de alto voltaje verdaderamente confiable puede hacer para la protección de su transformador.
