¿Cómo garantizan los disyuntores de alto voltaje la seguridad del personal en las subestaciones?

Imagínese estar en el corazón de una subestación eléctrica moderna. El aire está cargado de energía potencial: megavatios de energía que fluyen a través de enormes transformadores, listos para iluminar una ciudad. Para los ingenieros y técnicos que trabajan aquí, el mayor temor no es un corte de energía; es la liberación catastrófica de esa energía en forma de arco eléctrico. En un entorno de tanto riesgo, elDisyuntor de alto voltaje no es sólo un dispositivo de conmutación; es el guardaespaldas definitivo. Se sitúa entre la fuerza bruta de la electricidad y la seguridad del personal que mantiene la red. Pero, ¿cómo cumple exactamente esta pieza de ingeniería su tarea de salvar vidas?

La respuesta está en una combinación de física en una fracción de segundo, enclavamientos mecánicos robustos y sistemas de control a prueba de fallos. ADisyuntor de alto voltajegarantiza la seguridad del personal no siendo una barrera pasiva, sino actuando como un guardián activo que predice, aísla y neutraliza las amenazas antes de que puedan alcanzar a los operadores humanos. A diferencia de un interruptor estándar, funciona en un vacío de gas de extinción de arco a alta presión (como SF6) o aceite, capaz de extinguir un arco de plasma en milisegundos. Sin embargo, la verdadera medida de seguridad está en la filosofía de diseño que prioriza la protección humana en todos los niveles, desde la separación física de las partes vivas hasta el aislamiento lógico de los circuitos de control. Nuestra fábrica enlugão ha pasado décadas perfeccionando estas jerarquías de seguridad, garantizando que cadaDisyuntor de alto voltajeque producimos es un bastión de seguridad para los hombres y mujeres que trabajan en la primera línea de la distribución del poder.

Tabla de contenido

• 1. La anatomía de la protección: ¿Qué hace que un disyuntor sea un guardián?
• 2. La física de la detención: ¿Cómo elimina la interrupción de fallas la amenaza del arco eléctrico?
• 3. La jerarquía de la seguridad: por qué los enclavamientos físicos y eléctricos no son negociables
• 4. Configuraciones para la seguridad: cómo los diferentes diseños de los tableros impactan el riesgo del personal
• Preguntas frecuentes (FAQ)
• Conclusión: La asociación de seguridad con Lugao Power Co., Ltd.

La anatomía de la protección: ¿Qué hace que un disyuntor sea un guardián?

Para entender cómo unDisyuntor de alto voltajeprotege vidas, debemos diseccionar su anatomía. No es un dispositivo único, sino un sistema de sistemas, cada capa añade una barrera crítica contra la catástrofe eléctrica. Piense en ello como la armadura de un caballero medieval: la capa exterior desvía el primer golpe, la cota de malla absorbe el impacto y la capa inferior acolchada garantiza que el usuario sobreviva al impacto. En el contexto de alto voltaje, estas capas son el aislamiento físico, la extinción activa del arco y la lógica de control a prueba de fallas. Nuestra fábrica diseña cada unoDisyuntor de alto voltajecon estos anillos concéntricos de defensa, asegurando que incluso si un sistema falla, los demás mantendrán la línea.

Repasemos las capas de un tanque vivo típico de SF6Disyuntor de alto voltajedesde nuestras instalaciones:

Capa 1: la envoltura y el medio aislante

La primera capa de seguridad es el recinto físico. Todos los componentes activos (los contactos, los conductos de arco y los puntos de conexión) están sellados dentro de una envoltura metálica conectada a tierra. En los disyuntores SF6 modernos, esta envoltura está llena de gas hexafluoruro de azufre (SF6), un medio con una rigidez dieléctrica muy superior al aire. Esto significa que una persona situada junto al interruptor ya está aislada del potencial letal del interior gracias a las fuertes propiedades dieléctricas del gas y a la robusta pared del tanque. Si ocurre una falla, el tanque está diseñado para soportar la presión interna sin romperse, evitando que el gas caliente y los desechos sean expulsados ​​hacia afuera. Esta contención es la primera capa de seguridad del personal, que a menudo se pasa por alto.

Capa 2: El interruptor – El "corazón del guardián"

Cuando ocurre una falla, la unidad interruptora del interruptor entra en acción. En milisegundos, el contacto móvil se separa del contacto fijo. Sin embargo, esta acción por sí sola crearía un arco peligroso. La unidad interruptora contiene un cilindro inflador que comprime mecánicamente el gas SF6 y dirige un chorro de alta velocidad a través de la zona del arco. Este chorro enfría el arco y barre las partículas ionizadas, forzando la corriente a cero y deteniendo el flujo de electricidad. La enorme velocidad de esta operación (a menudo menos de 50 milisegundos) limita la duración de la falla y minimiza la energía térmica liberada, que es la principal fuente de peligros de arco eléctrico. Para un trabajador de una estación, esto significa que una posible falla catastrófica se extingue antes de que su energía pueda alcanzar un nivel que pondría en peligro vidas. nuestra fábricaDisyuntor de alto voltajeLa serie está probada para manejar corrientes de cortocircuito de hasta 63 kA, lo que garantiza que incluso los eventos de red más graves se gestionen de forma segura.

Capa 3: El sistema de control y enclavamiento

Más allá de la extinción física del arco, laDisyuntor de alto voltajedebe garantizar que no pueda funcionar de forma que ponga en peligro a los trabajadores. Esto se logra mediante un sofisticado sistema de bloqueo mecánico y eléctrico. Por ejemplo, el mecanismo de cierre suele bloquearse si el interruptor está en posición de "prueba" o si el seccionador de tierra no está activado. En nuestros diseños, incorporamos "enclavamiento de llave", donde se debe girar una llave para liberar un bloqueo mecánico, asegurando que el operador confirme físicamente el estado seguro antes de cambiar el estado del interruptor. Esta capa de lógica de control es la interfaz hombre-máquina que previene la energización accidental, una de las principales causas de lesiones laborales en las subestaciones.

La física de la detención: ¿Cómo elimina la interrupción de fallas la amenaza del arco eléctrico?

El término "arco eléctrico" es sinónimo del peligro más grave en una subestación. Es un tipo de explosión eléctrica que resulta de una conexión de baja impedancia a tierra u otra fase. La luz, el sonido y la energía térmica resultantes pueden ser instantáneamente letales. El mecanismo principal por el cual unDisyuntor de alto voltajeprotege al personal es deteniendo este arco en el mismo punto de su inicio. Para hacer esto, el interruptor debe superar la física fundamental de la electricidad, específicamente el hecho de que un arco crea un camino altamente conductor de gas ionizado que continúa transportando corriente.

Aquí está la secuencia física paso a paso que ocurre dentro de nuestroDisyuntor de alto voltajecuando se detecta una falla:

• Detección y Señal:Los relés de protección (que no forman parte del interruptor pero están conectados a él) detectan la corriente excesiva y envían una señal de disparo al mecanismo operativo del interruptor.
• Separación de contactos (T0):El mecanismo operativo (de resorte, hidráulico o neumático) fuerza el contacto móvil a alejarse del contacto fijo. Cuando los contactos se separan, se genera un arco eléctrico entre ellos. Este arco es esencialmente un cortocircuito a través del gas aislante, pero con temperaturas superiores a 20.000 K.
• La acción Puffer (T0 a T2):Simultáneamente con el movimiento del contacto, un pistón dentro del interruptor comprime el gas SF6, elevando su presión de 5 bar nominales a más de 15 bar. Luego, este gas comprimido se fuerza a través de una boquilla hacia la zona del arco a una velocidad supersónica.
• Extinción del arco en corriente cero (T3):El flujo de gas de alta velocidad elimina el calor del arco y elimina las partículas ionizadas. La forma de onda natural de la corriente alterna (CA) pasa por un punto cero. En este momento exacto, la combinación de ionización reducida y el gas refrigerante impide que el arco se vuelva a encender. La corriente se interrumpe permanentemente.
• Recuperación Dieléctrica:Después de la interrupción, el espacio de contacto se llena con gas SF6 fresco y no ionizado, que recupera rápidamente su rigidez dieléctrica, lo que garantiza que el interruptor pueda soportar el voltaje del sistema sin volver a activarse.

Toda esta secuencia ocurre en un período de tiempo de 30 a 60 milisegundos. Para el técnico que realiza el mantenimiento, la amenaza de un arco eléctrico no sólo se minimiza; se elimina efectivamente porque la energía de falla se disipa dentro de la cámara interruptora sellada, no al aire libre del patio de distribución. Nuestra fábrica ha realizado un análisis exhaustivo de este proceso con cámaras de alta velocidad, lo que nos permite refinar la geometría de la boquilla y la sincronización del soplador en nuestroDisyuntor de alto voltajepara lograr los tiempos de limpieza más rápidos posibles. Esta velocidad es seguridad. Es la diferencia entre una falla breve y una catástrofe.

Además, el diseño del propio mecanismo operativo contribuye a la seguridad. Nuestra fábrica utiliza un mecanismo "sin disparo", lo que significa que incluso si se mantiene el comando de cierre durante una falla, el interruptor se anulará y se abrirá. Este mecanismo de seguridad garantiza que el personal nunca esté expuesto a un intento de reenergización ante una falla, lo cual es un peligro común en sistemas más antiguos.

La jerarquía de la seguridad: por qué los enclavamientos físicos y eléctricos no son negociables

En la búsqueda de la seguridad, elDisyuntor de alto voltajeSe rige por una estricta jerarquía: primero la prevención, luego la protección y finalmente la mitigación. Los enclavamientos físicos y eléctricos integrados dentro del gabinete y el sistema de control del interruptor son la encarnación de esta jerarquía. Estos enclavamientos no son complementos opcionales; son fundamentales para el funcionamiento seguro del equipo. Están diseñados para imponer una secuencia específica de operaciones, garantizando que ningún error humano pueda conducir a un entorno de trabajo en vivo. Esta filosofía está profundamente arraigada en el proceso de diseño de nuestra fábrica, ya que creemos que el sistema más seguro es aquel que inherentemente previene errores.

Examinemos los mecanismos de enclavamiento clave que protegen al personal durante las tareas comunes de la subestación:

1. Enclavamientos basados ​​en posición (mecánicos):Se trata de bloqueos físicos que impiden el funcionamiento en función de la posición del carro rompedor (en aparamenta extraíble) o del seccionador de tierra. Por ejemplo, el interruptor no se puede cerrar si el seccionador de tierra está en la posición "cerrado". Esto se logra mediante una disposición de leva y pasador de bloqueo. en nuestroDisyuntor de alto voltajeEn los gabinetes, utilizamos un enlace mecánico positivo, no solo una señal eléctrica, para garantizar que este enclavamiento sea absoluto. Esto evita el escenario extremadamente peligroso de cerrar un interruptor en una línea puesta a tierra.

2. Enclavamiento de claves (programático):Este sistema utiliza una serie de cerraduras y llaves. Solo se puede quitar una llave cuando el disyuntor está en un estado específico (por ejemplo, abierto y aislado). Esa llave se utiliza luego para desbloquear el seccionador de tierra, y así sucesivamente. Esto obliga a un procedimiento estricto. Por ejemplo, para realizar el mantenimiento de un cable de alimentación, el operador debe: (a) abrir el disyuntor, (b) aislar el disyuntor (sacarlo), (c) cerrar el seccionador de tierra. Cada paso requiere una clave única y la secuencia está predefinida. Nuestra fábrica proporciona esquemas de enclavamiento de claves personalizados adaptados a la configuración específica de la barra colectora y del alimentador de cada subestación, lo que garantiza que el "estado seguro" siempre se verifique antes de otorgar el acceso.

3. Enclavamientos eléctricos (basados ​​en lógica):Estos son controles de supervisión que evitan que el interruptor se cierre o abra en condiciones no válidas. Por ejemplo, una señal de "bloqueo cerrado" procedente de un relé de protección evitará que se energice la bobina de cierre. Más importante aún, incorporamos lógica "anti-bombeo", que evita que el interruptor se cierre y abra repetidamente si se mantiene el comando de cierre después de una falla. Esto evita que el disyuntor se dañe y potencialmente falle catastróficamente durante la eliminación de una falla, lo que pondría en peligro a cualquier persona cercana. En nuestro modernoDisyuntor de alto voltajeEn estos modelos, estas funciones lógicas están integradas en un módulo de control inteligente con capacidades de autodiagnóstico, lo que reduce el riesgo de errores de cableado.

¿Por qué esto no es negociable? Considere una situación en la que un operador necesita probar un circuito. Sin estos enclavamientos, una simple falta de comunicación podría provocar que el interruptor se cerrara mientras todavía hay una abrazadera de conexión a tierra conectada a la línea. La explosión resultante sería fatal. Nuestra fábrica enlugão Power Co., Ltd.trata los enclavamientos como una característica de seguridad primaria, no secundaria. Probamos exhaustivamente estos enclavamientos en condiciones de falla simuladas, garantizando que fallen en un estado seguro.

Configuraciones para la seguridad: cómo los diferentes diseños de los tableros impactan el riesgo del personal

la forma en que unDisyuntor de alto voltajeestá integrado en el cuadro de la subestación afecta significativamente a la seguridad del personal operativo. Dominan dos configuraciones principales: aparamenta aislada en aire (AIS) y aparamenta aislada en gas (GIS). Cada uno presenta un conjunto diferente de riesgos y ventajas de seguridad. Elegir el diseño correcto es una decisión estratégica de seguridad. Nuestra fábrica proporciona evaluaciones de riesgos detalladas para cada configuración, lo que ayuda a las empresas de servicios públicos a equilibrar las limitaciones de espacio con la seguridad del personal.

Comparemos estas configuraciones según los parámetros de seguridad clave:

Como ilustra la tabla, la tecnología GIS ofrece un importante avance en la seguridad del personal. Al encapsular elDisyuntor de alto voltajey todos los demás componentes en una carcasa metálica llena de SF6, GIS prácticamente elimina el riesgo de un arco eléctrico externo. El sistema está presurizado, por lo que incluso si ocurre una falla, la explosión se contiene y la presión se disipa a través de conductos de alivio de presión diseñados para dirigir cualquier descarga lejos del personal. Por el contrario, los interruptores AIS están montados en estructuras abiertas y, si bien incluyen conexión a tierra y enclavamientos, una falla aún puede producir un arco eléctrico violento y peligroso que se propaga hacia el patio de maniobras.

Sin embargo, los SIG no están exentos de consideraciones de seguridad. El gas SF6 es denso y puede desplazar el oxígeno en espacios cerrados y, durante una falla interna grave, se pueden formar productos de descomposición tóxicos. NuestroDisyuntor de alto voltajeLas unidades GIS incorporan sistemas de monitoreo de gases (densidad y humedad) y están equipadas con respiraderos de alivio de presión y filtros de escape para manejar estos subproductos de manera segura. También diseñamos nuestros compartimentos GIS para garantizar que el acceso de rutina para el muestreo de gas o la inspección de componentes se pueda realizar de forma segura con el equipo de protección personal (PPE) adecuado. Nuestra fábrica ofrece un paquete de capacitación integral sobre los protocolos de seguridad específicos para la operación GIS, enfatizando que si bien la tecnología brinda una protección superior, requiere un enfoque disciplinado para el mantenimiento.

En última instancia, ya sea que una empresa de servicios públicos elija AIS o GIS, laDisyuntor de alto voltajees el componente central de seguridad. Nuestra fábrica garantiza que, independientemente del diseño del tablero, el interruptor que suministramos esté equipado con el más alto nivel de enclavamientos, capacidad de extinción de arco e inteligencia de diagnóstico para proteger a las personas que mantienen la red eléctrica.

Preguntas frecuentes (FAQ)

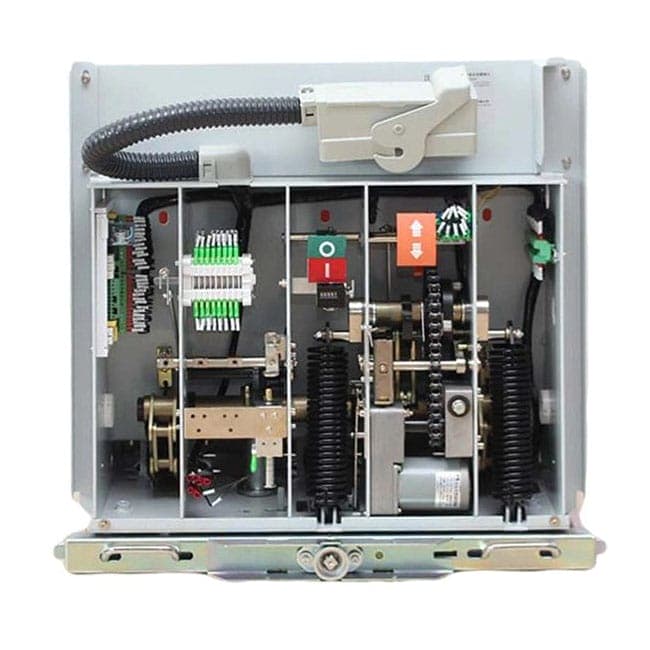

Pregunta 1: ¿Cuál es la principal diferencia entre un disyuntor SF6 y un disyuntor de vacío en términos de seguridad?

Respuesta: Tanto el SF6 como los interruptores de vacío se utilizan por motivos de seguridad, pero difieren en su medio. Los disyuntores SF6, como los de Lugao Power Co., Ltd., utilizan gas SF6 que ofrece excelentes propiedades dieléctricas y es ideal para aplicaciones de alto voltaje (hasta 800 kV). Contienen el arco dentro de una cámara sellada, pero el gas en sí requiere un manejo cuidadoso ya que es un gas de efecto invernadero. Los interruptores de vacío utilizan vacío como dieléctrico, lo cual es extremadamente seguro y no requiere manipulación de gas, pero generalmente están limitados a voltaje medio (hasta 52 kV) debido a las limitaciones físicas del interruptor de vacío. Para la seguridad del personal de las subestaciones de alto voltaje, el SF6 ofrece una capacidad de interrupción superior, pero los sistemas robustos de manejo y monitoreo de gas son esenciales para mitigar sus riesgos ambientales y de asfixia.

Pregunta 2: ¿Cómo mejora la seguridad un mecanismo "sin disparo" en un disyuntor de alto voltaje?

Respuesta: Un mecanismo "sin disparo" es una característica de seguridad crítica. Garantiza que si un operador mantiene presionado el botón de cierre del disyuntor mientras un comando de disparo está activo (debido a una falla), el disyuntor anulará el comando de cierre y permanecerá abierto. Esto evita que el disyuntor intente cerrar y volver a energizar un circuito defectuoso mientras hay personal cerca. Efectivamente, coloca el interruptor en un estado que no puede anularse mediante intervención manual, evitando una nueva falla potencialmente catastrófica. Este diseño es fundamental para la filosofía a prueba de fallos de nuestra fábrica.

Pregunta 3: ¿Se puede abrir un disyuntor de alto voltaje de forma remota para garantizar la seguridad del personal durante un desastre?

Respuesta: Sí. Los disyuntores de alto voltaje modernos están equipados con capacidades de disparo remoto a través de SCADA o sistemas de control de subestaciones. Esto permite a los operadores abrir el interruptor desde una distancia segura (una sala de control) en caso de una emergencia, como un incendio, un terremoto o una amenaza inminente de arco eléctrico, antes de que alguien se acerque al equipo. Esta operación remota es un beneficio clave de las subestaciones digitales modernas, ya que reduce significativamente el riesgo para la vida humana durante eventos extremos. Nuestra fábrica integra interfaces de comunicación robustas (IEC 61850) para garantizar una operación remota confiable.

Pregunta 4: ¿Qué características de seguridad evitan que un trabajador cierre accidentalmente un disyuntor mientras otro trabajador está dentro del cubículo?

Respuesta: Esto se evita principalmente mediante una combinación de enclavamientos mecánicos y candados. En la mayoría de los diseños de aparamenta, el interruptor no se puede colocar en la posición "cerrado" si el circuito no está completo. Además, el mecanismo dispone de una posición "puesta a tierra" que impide mecánicamente el cierre del seccionador de tierra si el interruptor está cerrado. Finalmente, el uso de procedimientos de bloqueo/etiquetado (LOTO) con candados físicos en el circuito de control del interruptor garantiza que el interruptor no pueda cerrarse de forma remota o local mientras se realiza el mantenimiento. Estas medidas de varios niveles crean un sistema a prueba de fallos.

Pregunta 5: ¿Lugao Power Co.,Ltd. ¿Proporciona capacitación sobre el funcionamiento seguro de sus disyuntores de alto voltaje?

Respuesta: Sí, ofrecemos programas integrales de capacitación como parte de nuestro servicio posventa. La capacitación cubre no solo la operación básica sino también módulos detallados sobre sistemas de enclavamiento, seguridad contra arco eléctrico, procedimientos de emergencia y uso adecuado del equipo de protección personal (PPE). Brindamos capacitación in situ y simulaciones virtuales para garantizar que los operadores y técnicos comprendan los mecanismos de seguridad integrados en nuestros equipos. Este compromiso con la educación es parte de nuestra filosofía central de ser un socio en seguridad, no solo un proveedor de equipos.

Conclusión: La asociación de seguridad con Lugao Power Co., Ltd.

El disyuntor de alto voltaje es el héroe anónimo de la seguridad de las subestaciones. Es el dispositivo que permanece, invisible, para contener la furia de una falla, el que impone una secuencia estricta de operaciones y el que separa físicamente a hombres y mujeres de los millones de voltios que alimentan nuestro mundo. Enlugão Power Co., Ltd., nuestra fábrica no se limita a fabricarDisyuntor de alto voltajeunidades; diseñamos sistemas de seguridad. Entendemos que detrás de cada especificación y cada informe de prueba está el bienestar de un ser humano. Estamos comprometidos a superar los límites de la tecnología de interrupción, la lógica de enclavamiento y la inteligencia de diagnóstico para garantizar que nuestros productos no solo protejan la red sino también a las personas que la atienden. La seguridad no es una lista de verificación; es nuestra cultura.
