¿Cuáles son las diferencias entre los disyuntores de vacío de alto voltaje para interiores y exteriores?

En los sistemas de distribución de energía modernos, los disyuntores de vacío (VCB) son equipos cruciales para garantizar la seguridad y estabilidad del suministro de energía. Su función principal es interrumpir rápidamente la corriente y aislar líneas durante fallas, evitando daños a los equipos y cortes de energía a gran escala. Sin embargo, mucho personal de compras e ingeniería a menudo se siente confundido acerca de las diferencias entre los VCB de interior y exterior al seleccionar modelos. Aunque ambos utilizan tecnología de extinción de arco al vacío, ¿por qué existen diferencias de diseño tan significativas? ¿Y cómo se debe elegir en función de los escenarios del proyecto?

Como fabricante profesional de equipos eléctricos, Lugao Power, que combina productos de disyuntores de vacío para interiores y exteriores, desglosa las diferencias principales, las características de diseño y los escenarios aplicables de los dos para ayudarlo a elegir fácilmente el equipo adecuado.

¿Qué es un disyuntor de vacío (VCB)?

El disyuntor de vacío utiliza el vacío como medio extintor de arco y como medio aislante. Utilizan un ambiente de vacío para extinguir el arco eléctrico, controlando y protegiendo así el circuito. Esto evita el uso de petróleo o gas SF6, haciéndolo más seguro y respetuoso con el medio ambiente. Se utilizan ampliamente en centrales eléctricas y subestaciones, especialmente en aplicaciones que requieren un funcionamiento frecuente.

La forma más básica de distinguirlos es por su entorno de instalación. Los disyuntores de vacío se dividen principalmente en dos categorías: Disyuntores de vacío de alto voltaje para interiores: adecuados para uso en ambientes interiores cerrados y controlados, compatibles con aparamenta estándar y que cumplen con condiciones de funcionamiento estables en interiores.

Disyuntores de vacío de alto voltaje para exteriores: adecuados para su uso en diversos entornos exteriores inciertos, sin preocuparse por las condiciones climáticas adversas.

Ya sea para interiores o exteriores, los disyuntores de vacío de alto voltaje comparten el mismo principio central de extinción de arco, pero sus diseños de estructura, protección y aislamiento están completamente personalizados para adaptarse a diferentes escenarios.

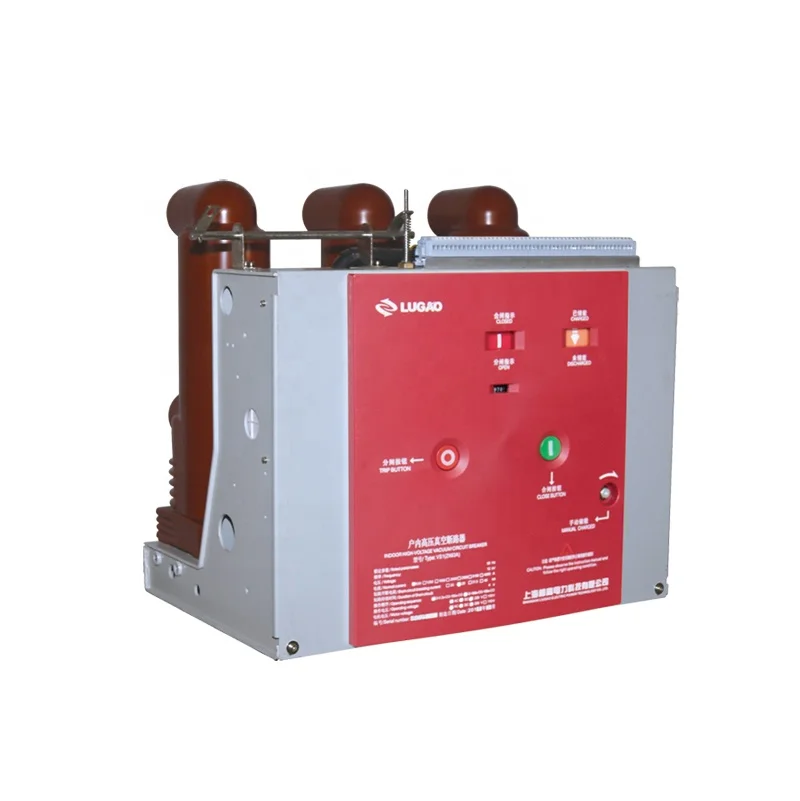

Disyuntores de vacío para interiores (Serie VS1)

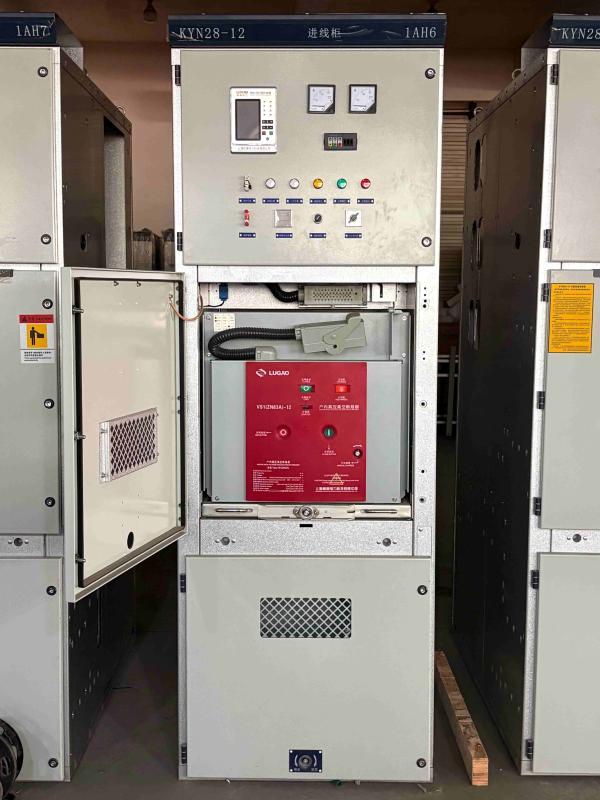

El VCB interior es el tipo más común de disyuntor, normalmente instalado en espacios cerrados como aparamenta y subestaciones interiores. Los disyuntores de vacío para interiores de Lugao Power son un ejemplo típico de diseños montados en gabinetes. El mecanismo de operación está integrado en el cuerpo del disyuntor, lo que permite usarlo no solo como una unidad de instalación fija sino también con un mecanismo de propulsión dedicado para formar una unidad de carro. La sección del circuito principal puede utilizar polos integralmente sellados para lograr la miniaturización del disyuntor y un funcionamiento sin mantenimiento. Puede equiparse con aparamenta como KYN28A-12, y las unidades de tipo fijo también pueden equiparse con aparamenta de tipo fijo serie XGN.

Características de diseño

1. Estructura modular compacta, adaptable a tableros estándar

Las dimensiones del VCB interior están diseñadas estrictamente de acuerdo con las dimensiones de la aparamenta estándar como el KYN28. Adopta una estructura de marco modular, que permite la integración directa en el gabinete para la instalación, maximizando el uso del espacio interior de distribución de energía. El disyuntor de vacío para interiores de Lugao integra un interruptor de vacío, un mecanismo operativo y una unidad de control. El panel frontal está equipado con botones de apertura y cierre y luces indicadoras de estado para una operación y monitoreo convenientes por parte de los operadores.

2. Clasificación de protección básica, adecuada para ambientes interiores limpios

Debido a que se instala en un ambiente interior seco, sin lluvia y sin rayos UV, el índice de protección del VCB para interiores suele ser IP20~IP40, y solo requiere protección contra el contacto accidental con dedos y herramientas y pequeñas cantidades de polvo, sin necesidad de enfrentar condiciones climáticas adversas.

3. Estructura de aislamiento de resina epoxi, adecuada para las condiciones de funcionamiento del gabinete

La cámara de extinción de arco del VCB interior está encapsulada con manguitos de resina epoxi, lo que proporciona aislamiento fase a fase y fase a tierra, adecuado para el ambiente seco y limpio dentro del tablero. Es de tamaño compacto y proporciona un aislamiento fiable.

4. Aislamiento de seguridad logrado mediante aparamenta

El VCB interior en sí no tiene un interruptor seccionador visible; la función de aislamiento de seguridad se logra mediante el interruptor de puesta a tierra y el interruptor seccionador del tablero, adecuado para escenarios con protección integral de enclavamiento de gabinete.

Disyuntores de vacío para exteriores (Serie ZW32)

Debido a que los VCB para exteriores deben estar expuestos al exterior durante períodos prolongados, enfrentando condiciones como el sol y la lluvia, diferencias extremas de temperatura y contaminación por polvo, su diseño enfatiza la durabilidad y la protección. Los VCB para exteriores de Lugao Electric se caracterizan por su pequeño tamaño, peso ligero, propiedades anticondensación y funcionamiento sin mantenimiento:

Características de diseño

1. Estructura completamente cerrada tipo poste trifásico de alto sellado

Los disyuntores de vacío para exteriores adoptan un diseño completamente sellado, logrando un nivel de protección de IP65 y superior. Son completamente impermeables, a prueba de polvo y anticondensación, lo que permite un funcionamiento estable en condiciones de lluvia, nieve y ambientes polvorientos durante períodos prolongados. También son resistentes a las altas temperaturas, la radiación ultravioleta y el envejecimiento, y no se ven afectados por los cambios climáticos exteriores.

2. Bujes aislantes de caucho de silicona con gran distancia de fuga

Los disyuntores de vacío para exteriores utilizan casquillos aislantes tipo faldón tipo paraguas de caucho de silicona (o cerámica) con una distancia de fuga grande. En comparación con los casquillos de resina epoxi para interiores, esto proporciona una distancia de fuga más larga, lo que evita la descarga súbita en ambientes exteriores húmedos y contaminados y ofrece una resistencia superior al envejecimiento por rayos UV.

3. El funcionamiento cómodo y flexible garantiza la seguridad. Los disyuntores de vacío para exteriores de Lugao se pueden operar de forma manual, eléctrica o remota. Proporcionan desconexiones claramente visibles, lo que garantiza un aislamiento eléctrico fiable durante el mantenimiento sin necesidad de interruptores de desconexión adicionales, lo que los hace adecuados para entornos exteriores sin aparamenta cerrada.

4. Opciones de instalación flexibles adaptables a escenarios exteriores. Los VCB para exteriores admiten varios métodos de instalación, incluidas instalaciones montadas en postes y en el piso, lo que elimina la necesidad de una sala de distribución interior dedicada. Esto los hace especialmente adecuados para lugares que requieren un funcionamiento frecuente.

Tabla comparativa de diferencias principales entre disyuntores de vacío para interiores y exteriores

¿Cómo elegir el disyuntor en vacío adecuado para su proyecto?

Al seleccionar un VCB, céntrese en tres aspectos clave: entorno de instalación, requisitos de protección y escenarios de mantenimiento:

1. Priorice el entorno de instalación. Si el equipo se instala en un espacio cerrado, como una celda interior o una sala de distribución, un VCB interior es suficiente, ya que ofrece menores costos y mejor compatibilidad. Sin embargo, para líneas aéreas exteriores o escenarios montados en postes, se debe seleccionar un VCB exterior; de lo contrario, el equipo se dañará rápidamente por la lluvia, la condensación y la contaminación.

2. Evaluar la severidad del medio ambiente. Para ambientes altamente contaminados y corrosivos, como áreas costeras y parques industriales químicos, incluso los ambientes interiores deben priorizar los VCB interiores de alto nivel de protección. En áreas exteriores muy contaminadas, se deben seleccionar VCB exteriores con distancias de fuga grandes y antiincrustantes.

3. Considere las necesidades de mantenimiento. Para escenarios remotos al aire libre, dé prioridad a los VCB exteriores con interruptores de desconexión integrados y diseños sin mantenimiento para reducir las dificultades de mantenimiento en el sitio. Para escenarios interiores, seleccione un modelo de VCB interior adecuado según la configuración del tablero.

Como fábrica con más de 20 años de experiencia en fabricación, Lugao Power puede proporcionar soluciones de selección de VCB personalizadas según el nivel de voltaje, los parámetros actuales y el entorno de instalación de su proyecto, ayudándolo a elegir el equipo más adecuado.

Preguntas frecuentes: disyuntor de vacío para interiores y exteriores

1. ¿Puedo utilizar un VCB de interior y exterior para ahorrar costes?

Esto no se recomienda. Los disyuntores de vacío para interiores carecen de las características necesarias para uso en exteriores, como aislamiento a prueba de lluvia, resistente a los rayos UV y resistente a la contaminación. Esto representa un riesgo para la seguridad y anulará la garantía.

2.¿Puede el mismo modelo VCB funcionar tanto para proyectos de interior como de exterior?

No son intercambiables. Aunque emplean la misma tecnología de ruptura de vacío, sus diseños mecánicos y de aislamiento están diseñados específicamente para entornos particulares. El uso del tipo incorrecto puede provocar daños prematuros y riesgos para la seguridad.

3.¿Los VCB para exteriores requieren mantenimiento?

Los disyuntores de vacío para exteriores de Lugao están diseñados con una estructura completamente cerrada, lo que permite un funcionamiento sin mantenimiento o con poco mantenimiento. Sin embargo, aún se recomienda una inspección visual periódica del estado del aislador.

4.¿Las lógicas de selección para VCB interiores y exteriores son las mismas para 10 kV y 35 kV?

La lógica es exactamente la misma: primero, determine el entorno de instalación, el principio de selección permanece sin cambios independientemente del nivel de voltaje.

5.¿Existe una gran diferencia de precio entre los dos tipos de VCB?

Para las mismas especificaciones de voltaje y corriente, los VCB de exterior son más caros que los de interior. Esto se debe a que el modelo para exteriores utiliza un aislamiento resistente a la intemperie, una estructura impermeable completamente sellada y una carcasa más gruesa, lo que genera mayores costos de fabricación y materiales.
