¿Cuáles son los planes de uso del gabinete de distribución extraíble de bajo voltaje GCS?

¿Cuáles son los planes de uso del gabinete de distribución extraíble de bajo voltaje GCS?

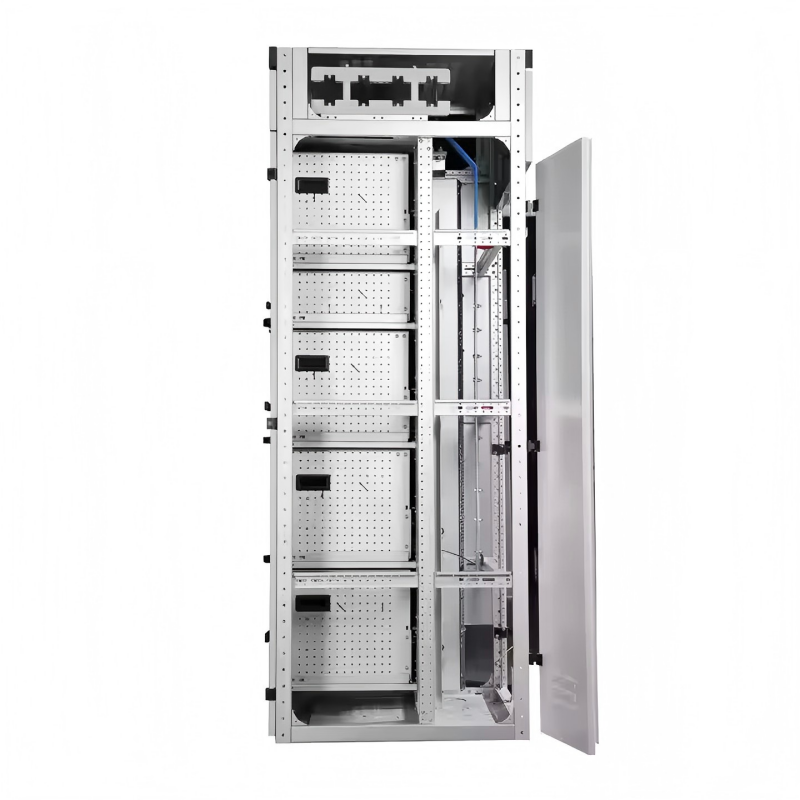

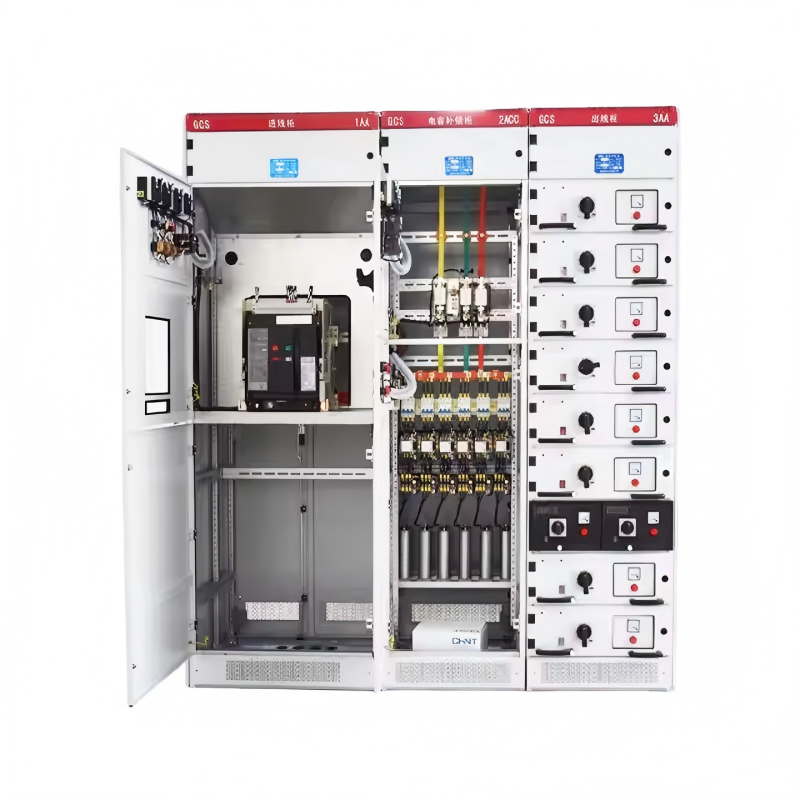

Plano del circuito principal

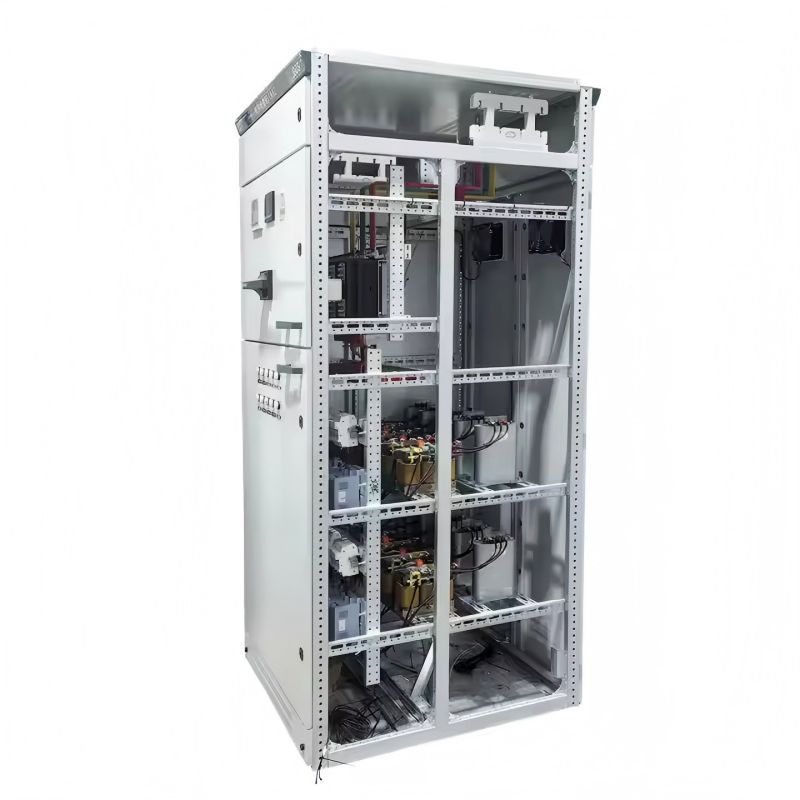

  El plano de circuito principal del gabinete GCS cuenta con 32 grupos y 118 especificaciones, excluyendo los planos y especificaciones derivados de los cambios en el control y protección de circuitos auxiliares. Incluye las necesidades de generación de energía, suministro de energía y otros usuarios de energía, con una corriente de trabajo nominal de 5000 A, adecuada para la selección de transformadores de distribución de 2500 kVA y menos. Los gabinetes de compensación de capacitores están diseñados para satisfacer las necesidades de suministro y uso de energía para mejorar el factor de potencia, y los gabinetes de reactores están diseñados para considerar las necesidades de inversión integral.

Plano de circuito auxiliar

  Hay 120 planos de circuitos auxiliares en el atlas de circuitos auxiliares del GCS. El plan de circuito auxiliar de la parte de operación de CC se utiliza principalmente para el sistema de planta (estación) de bajo voltaje de las subestaciones de plantas de energía. Es adecuado para el sistema de planta de bajo voltaje de unidades de 200 MW y menos y de 300 MW y más, el modo de control general de la línea de suministro de energía en funcionamiento (en espera), el alimentador de energía y el alimentador del motor.

  El plan auxiliar de la parte de operación de CA se utiliza principalmente para el sistema de bajo voltaje de subestaciones en fábricas, minas, empresas y edificios de gran altura. Hay 6 combinaciones adecuadas para el control de operación de fuente de alimentación dual. No hay operación de enclavamiento eléctrico en espera, lanzamiento automático, autorrecuperación y otros circuitos de control, que se pueden utilizar directamente en el diseño de ingeniería.

  La fuente de alimentación de control de CC es de 220 V CC o 110 V, y la fuente de alimentación de control de CA es de 380 V o 220 V CA. Es un mueble completo compuesto por cajoneras. La fuente de alimentación de control de 220 V se deriva de la fuente de alimentación de control público alimentada por el transformador de control dedicado en este gabinete. La fuente de alimentación de control público utiliza un transformador de control sin conexión a tierra y se reserva una fuente de alimentación de 24 V para usar cuando se necesitan luces de señal de corriente débil.

  La ubicación de instalación del medidor de vatios-hora, el método de introducción de la señal de voltaje y otros requisitos de instalación y uso se detallan en las "Instrucciones de preparación" del diagrama del circuito auxiliar.

Barra colectora principal

Para mejorar la estabilidad térmica dinámica de la barra colectora y mejorar el aumento de temperatura de la superficie de contacto, todos los equipos utilizan barras colectoras de cobre duro de la serie TMY-T2. Las barras colectoras de cobre están estañadas en toda su longitud y también se pueden utilizar barras colectoras de cobre plateadas en toda su longitud. La barra colectora horizontal y la barra colectora vertical se instalan en la sala de aislamiento de la barra colectora del gabinete, respectivamente. La barra colectora de puesta a tierra neutra utiliza una barra de cobre duro. El cable de tierra neutro horizontal (PEN) o el cable de tierra + neutro (PE+N) está conectado.

interruptor principal

Para líneas de suministro de energía e interruptores de alimentación de 630A y superiores, se selecciona principalmente la serie DW45, y también se pueden seleccionar las series DW48, AE, 3WE o ME. Si es necesario, también se puede seleccionar la serie M o F importada.

Para interruptores de control de motores y alimentadores por debajo de 630 A, Wang An selecciona las series TG y CM1. Serie NM, serie CDM, serie TG30 y otros interruptores de caja moldeada.

Para mejorar la estabilidad dinámica del circuito principal, se han diseñado abrazaderas de barra colectoras y soportes de aislamiento combinados especiales de la serie GCS. Están hechos de materiales de almohada sintéticos ignífugos de alta resistencia con alta resistencia de aislamiento, buen rendimiento autoextinguible y estructura única.

Para reducir el aumento de temperatura de las particiones, enchufes y cabezales de cables de las unidades funcionales, se ha diseñado el adaptador especial para gabinete GCS. El adaptador tiene una gran capacidad y un bajo aumento de temperatura.

Si el departamento de diseño selecciona nuevos componentes eléctricos con mejor rendimiento y tecnología más avanzada según las necesidades del usuario, los gabinetes de la serie GCS tienen buena versatilidad y no causarán dificultades en la fabricación e instalación debido a los componentes eléctricos actualizados.

Selección de componentes eléctricos.

Los gabinetes GCS utilizan principalmente componentes eléctricos con tecnología avanzada, altos indicadores de rendimiento y estabilidad, y utilizan tecnología importada que puede producirse en masa en China.
