¿Cuáles son las características del tipo de interruptores completos de bajo voltaje de tipo GGD?

Introducción de la estructura GGD

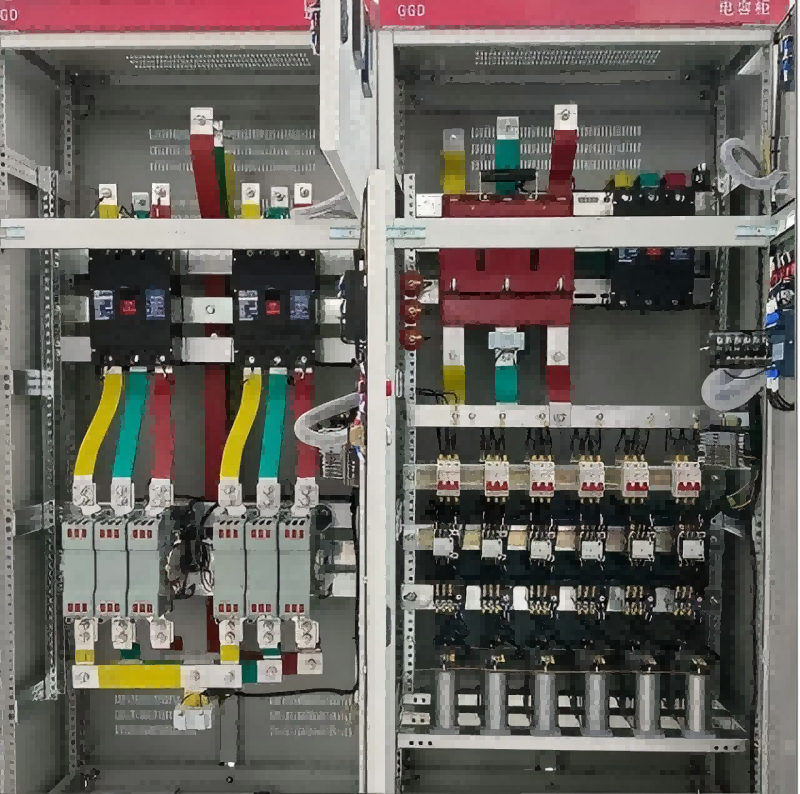

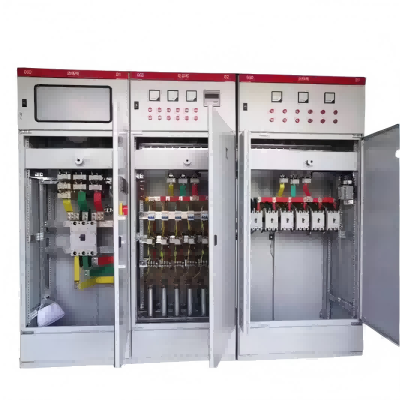

El gabinete del gabinete de distribución de bajo voltaje de AC de GGD adopta el tipo de gabinete de uso general, el marco se ensambla con acero de 8 MF formado por frío soldado localmente, y las partes del gabinete de propósito general están diseñadas de acuerdo con el principio modular, y hay agujeros de montaje de 20 moldes. El alto coeficiente de generalización permite a la fábrica realizar la preproducción, lo que no solo acorta el ciclo de fabricación, sino que también mejora la eficiencia de trabajo.

El diseño del gabinete GGD tiene en cuenta la consideración del problema de disipación de calor en la operación del gabinete. Hay diferentes números de ranuras de disipación de calor en los extremos superior e inferior del gabinete. Cuando los componentes eléctricos dentro del gabinete se calientan, el calor aumenta y se descarga a través de las ranuras en el extremo superior, mientras que el aire frío se agrega constantemente al gabinete por las ranuras en el extremo inferior, de modo que el gabinete sellado se forma en un conducto de aire natural de abajo hacia arriba para lograr el propósito de disipación de calor.

El gabinete GGD de acuerdo con los requisitos del diseño moderno de modelado de productos industriales, para usar la relación dorada del método de diseño del exterior del gabinete y la división de cada parte de las dimensiones, de modo que todo el gabinete de los Estados Unidos ahora ahora generoso, un nuevo aspecto.

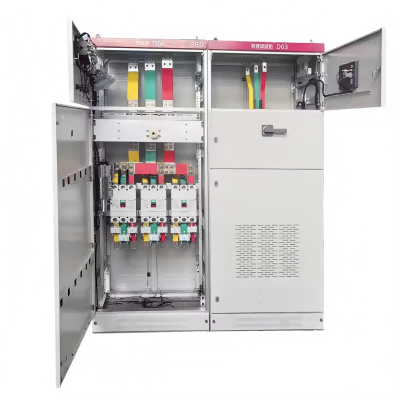

La puerta del gabinete está conectada con el marco por bisagras móviles de pivote, que es fácil de instalar y desmantelar, y el borde plegado de la puerta está integrado con una tira de goma de tipo montaña, y la tira incrustada entre la puerta y el marco tiene una cierta fase de línea de compresión que puede evitar que la puerta se colida directamente con el cuerpo del gabinete, y también mejora el nivel de protección de la puerta. Puerta de instrumentación con componentes eléctricos con alambre de cobre suave múltiple conectado al marco, las piezas de montaje del gabinete y el marco del gabinete con tornillos moldes conectados al gabinete constituyen un circuito de protección de conexión a tierra completo.

Capacidad de expansión flexible

El circuito principal del gabinete GGD está diseñado con 129 programas, totalizando 298 especificaciones (excluyendo los programas y especificaciones derivadas de los cambios funcionales de los circuitos auxiliares y los cambios de voltaje de control).

GGD1 Tipo 49 Esquemas 123 Especificaciones

GGD2 Tipo 53 Programas 107 Especificaciones

GGD3 Tipo 27 Programas 68 Especificaciones

El diseño de circuitos auxiliares se divide en dos partes, el esquema de la fuente de alimentación y el esquema de la planta de energía, y hay suficiente espacio en el gabinete GGD para instalar componentes secundarios.

El gabinete GGD adopta principalmente los componentes eléctricos más avanzados que se pueden producir en masa a nivel nacional, y al mismo tiempo, de acuerdo con el principio de economía y razonabilidad, conserva parte de los productos antiguos disponibles bajo la premisa de considerar completamente la viabilidad, y no utiliza los productos obsoletos.
