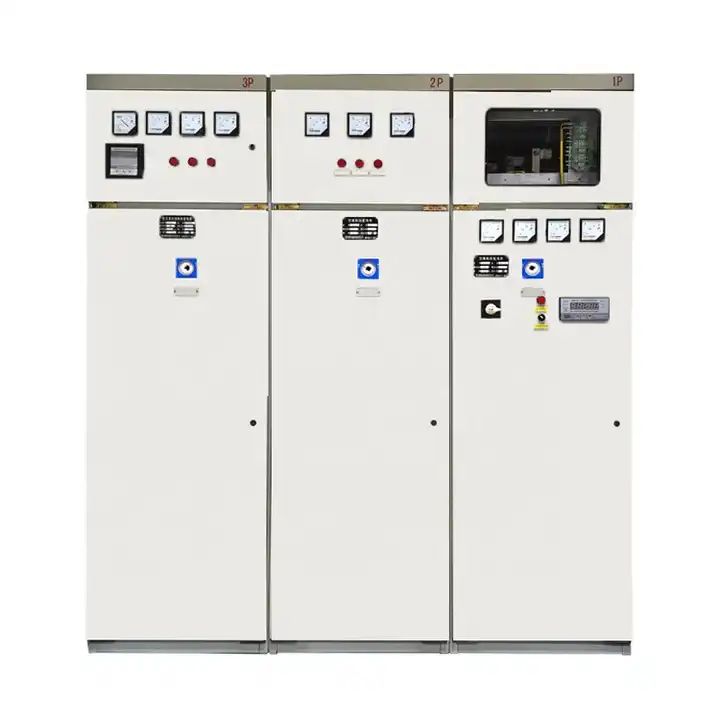

Liugao se enorgullece de ser un proveedor líder de aparamenta de bajo voltaje tipo cajón. Nuestro tablero de distribución tipo cajón de bajo voltaje ha obtenido con éxito la certificación nacional obligatoria de producto (certificación CCC), lo que demuestra su cumplimiento de los estrictos estándares establecidos por GB7251.1 y JB/T9661. Este tablero no solo ha cumplido con los requisitos nacionales, sino que también se ha sometido a pruebas exhaustivas y rigurosas para garantizar su durabilidad y confiabilidad en aplicaciones del mundo real. Elija Liugao para soluciones confiables que se alinean con los estándares de la industria y han demostrado su desempeño a través de evaluaciones exhaustivas. El tablero de distribución tipo cajón de bajo voltaje puede usarse ampliamente en una variedad de sistemas de distribución de bajo voltaje, como plantas de energía, subestaciones, empresas industriales y mineras, edificios de hoteles, áreas residenciales, construcciones municipales, etc.

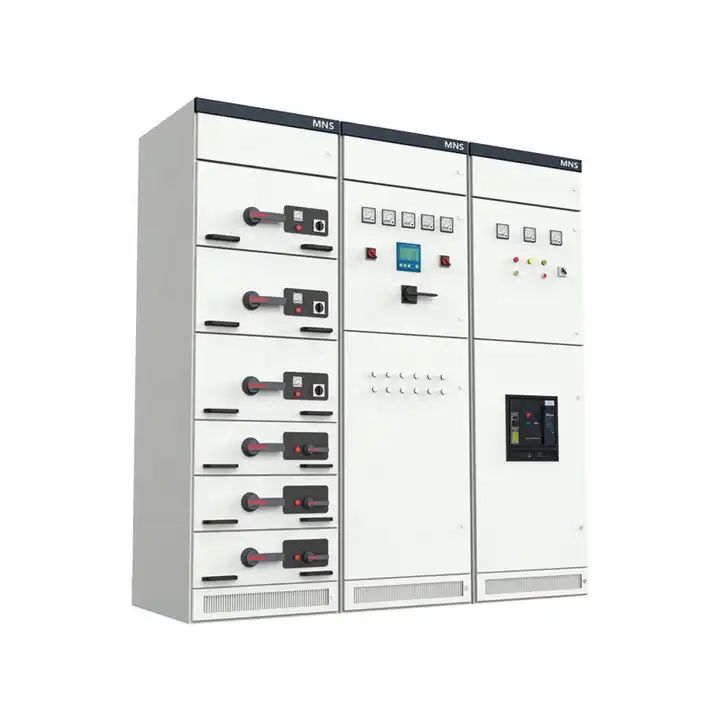

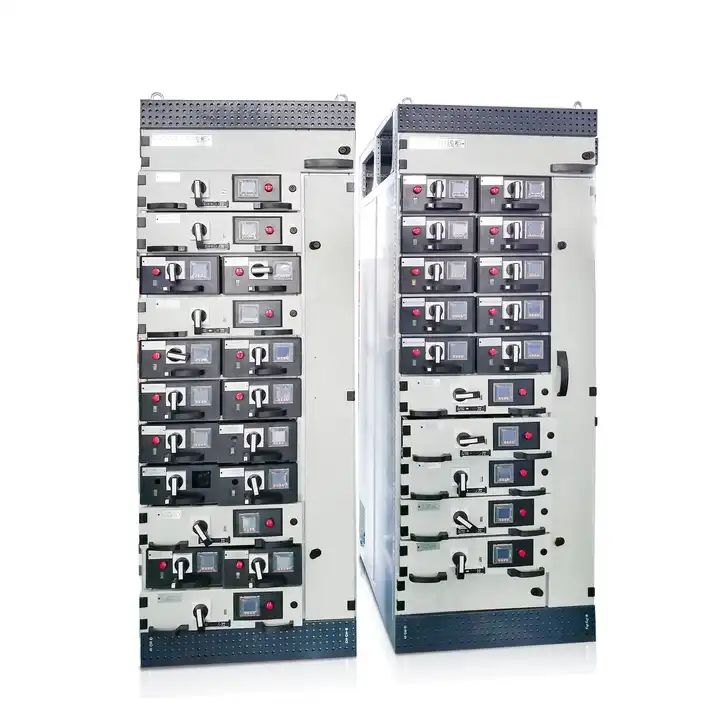

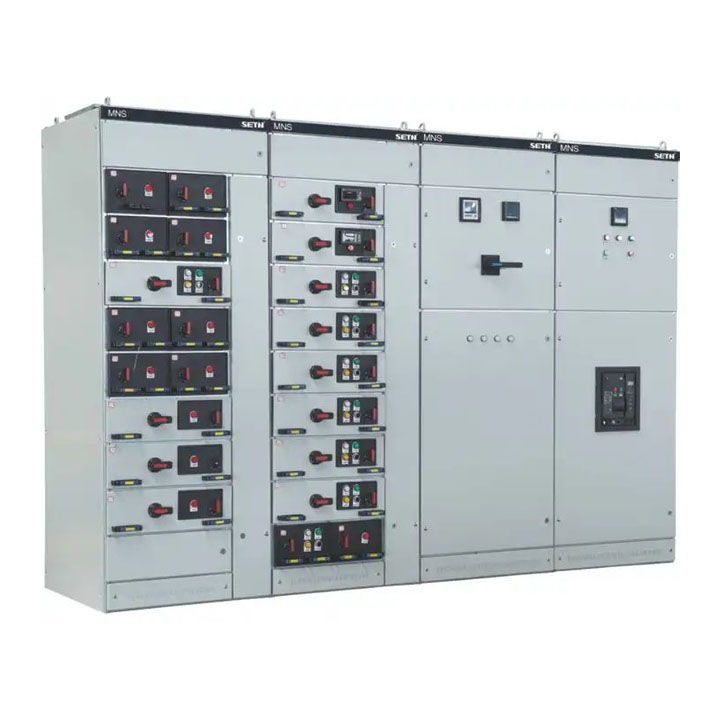

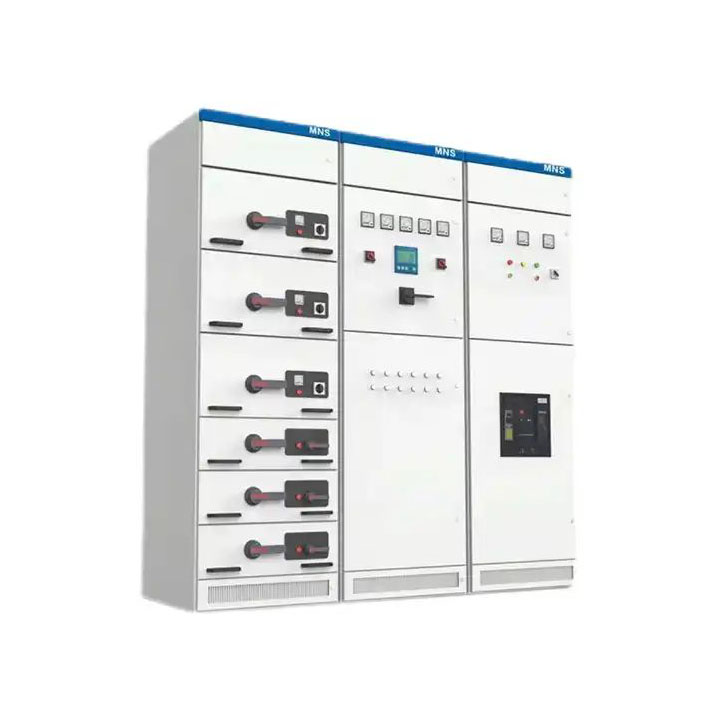

Los marcos del gabinete de distribución MNS son de tipo combinado y están ensamblados con acero tipo C. Todas las estructuras del marco se tratan mediante un proceso de galvanización y se conectan al marco básico mediante tornillos roscados o pernos hexagonales de grado 8,8. Todo el armario de distribución consta de puerta, tabique, soportes de instalación y unidades de función de bus. Las dimensiones internas del gabinete de distribución, los componentes y los compartimentos cambian según el modular (E=25 mm)

Cada gabinete está dividido en tres cámaras: cámara de bus horizontal (en la parte posterior del gabinete), cámara del cajón (en el frente del gabinete) y cámara de cables (en la parte inferior o en el frente derecho del gabinete). Las cámaras están separadas por una placa de acero o un tablero funcional de plástico retardante de llama de alta resistencia. El cajón superior y el cajón inferior están separados por una lámina de metal con respiraderos para prevenir eficazmente accidentes causados ​​por descargas disruptivas de componentes rotos o cortocircuitos de línea.

Entorno operativo del tablero de distribución tipo cajón de bajo voltaje

1.Temperatura ambiente: -25ºC~+40ºC

2. Altitud: ≤2000 m (si es más de 2000 m, especifique al realizar el pedido).

3. Humedad relativa: ≤95%(+25ºC)

4. Intensidad del terremoto: ≤8 grados Entorno de instalación: En un lugar donde no haya fuego, riesgos de explosión, contaminación grave, corrosión química ni impactos graves.

Características del producto del tablero de distribución tipo cajón de bajo voltaje

• Aparamenta de baja tensión Los componentes estructurales son muy versátiles y flexibles de montar. Con módulo E = 25 mm, la estructura y la unidad de extracción pueden combinarse arbitrariamente para satisfacer las necesidades del diseño del sistema.

• La barra colectora está protegida por un tablero funcional de plástico de alta resistencia retardante de llama y de alta resistencia aislante. Con el rendimiento del arco anti-fallas para hacer que la operación y el mantenimiento sean seguros y confiables.

• Los enclavamientos mecánicos de cajones de todos los tamaños cumplen con los requisitos de las normas. Hay tres posiciones obvias de conexión, prueba y separación que son seguras y confiables.

• El diseño del módulo estándar puede componer protección, operación, conversión, control, regulación, instrucciones y otras unidades estándar, y

• se puede montar según los requisitos

• Se adopta plástico de ingeniería ignífugo de alta resistencia para mejorar el rendimiento de la protección segura.

Especificación del tablero de distribución tipo cajón de bajo voltaje

Dispositivo de distribución tipo cajón de bajo voltajeCaracterísticas del producto

Sesión de fábrica de aparamenta tipo cajón de bajo voltaje

Embalaje de aparamenta tipo cajón de bajo voltaje
