Interruptor de aislamiento de rotura de carga para exteriores serie GW4 de 220 kv

Los interruptores aislantes de rotura de carga para exteriores de 220 kv serie GW4 de LUGAO son seccionadores giratorios horizontales de doble columna adecuados para entornos exteriores, que presentan alta resistencia mecánica y excelente resistencia a la corrosión. Estos seccionadores de 220 kV se utilizan principalmente para el aislamiento lateral de alta tensión en subestaciones. Durante la inspección o el mantenimiento, el seccionador crea una interrupción aislada en aire, asegurando la separación física del equipo aislado del sistema energizado. También se pueden utilizar con un seccionador de tierra para bloqueo de seguridad.

Modelo:GW4

Enviar Consulta

Descripción del Producto

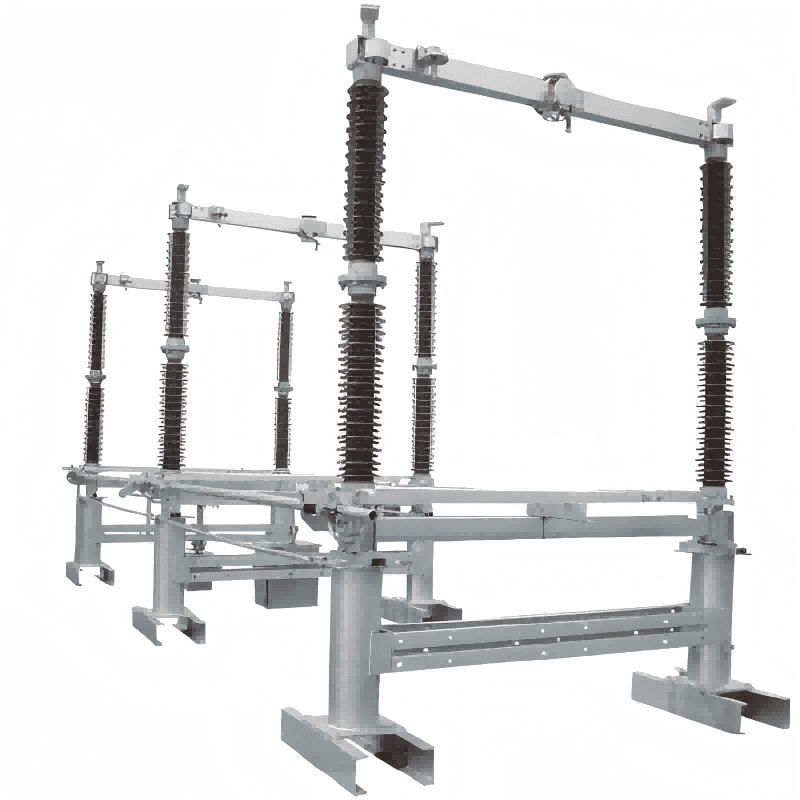

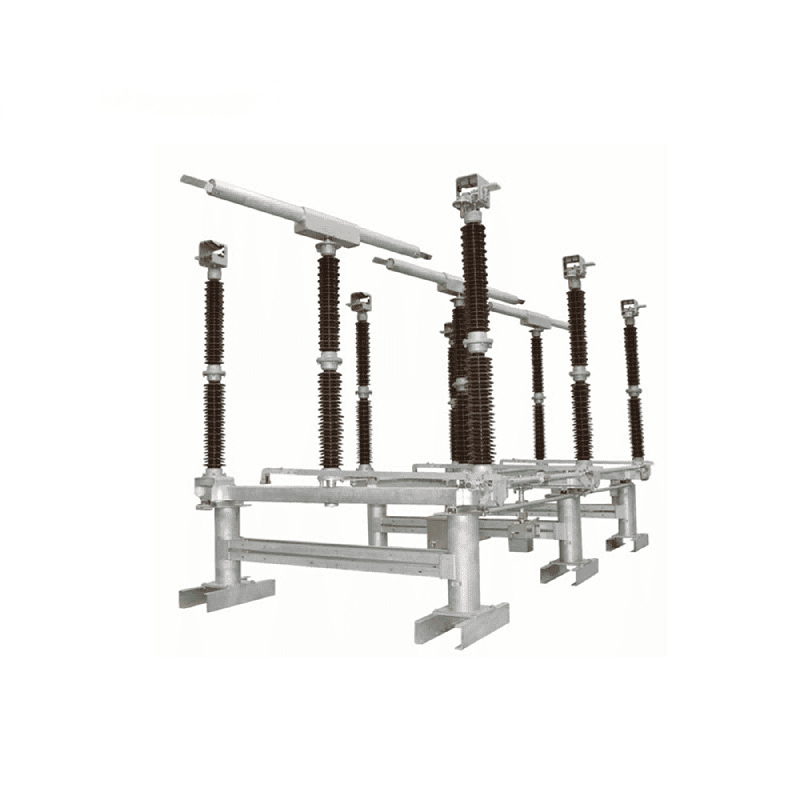

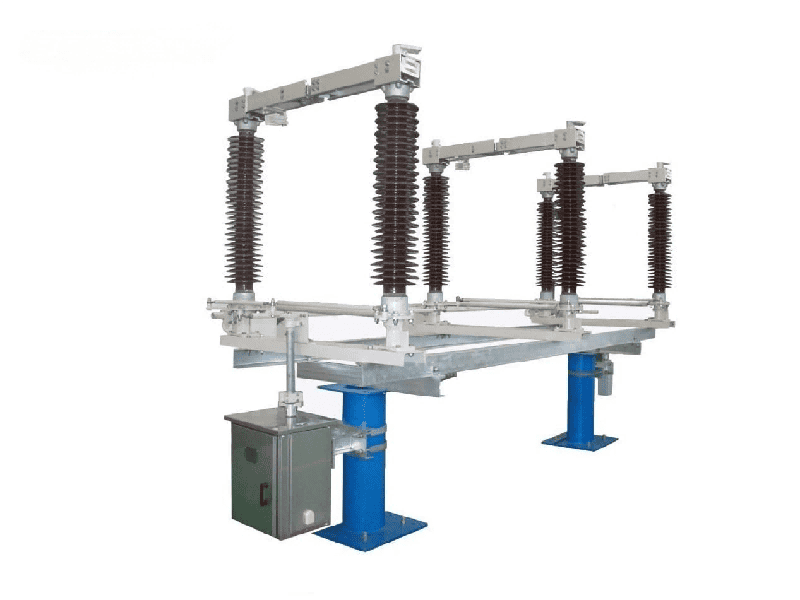

El seccionador giratorio horizontal de doble columna GW4 de Lugao cuenta con dos columnas aislantes por fase, cada una rematada con una varilla conductora. Un mecanismo operativo hace girar las columnas aislantes, impulsando la varilla conductora para abrir y cerrar el disyuntor. Agregar interruptores de conexión a tierra a ambos lados de la base es negociable con Lugao. Los contactos están hechos de placas de cobre dobladas y ensambladas con la varilla conductora para facilitar el mantenimiento y la sustitución. Adecuado para uso en exteriores, la superficie de acero está galvanizada en caliente para resistir la corrosión, lo que garantiza un funcionamiento a largo plazo incluso en condiciones climáticas adversas. La varilla conductora está construida con una aleación de aluminio liviana, lo que ofrece una gran área de disipación de calor y alta resistencia.

El interruptor aislante de rotura de carga para exteriores de 220 kv serie GW4 está disponible en una variedad de voltajes. Comuníquese con Lugao para obtener la configuración adecuada para su aplicación específica.

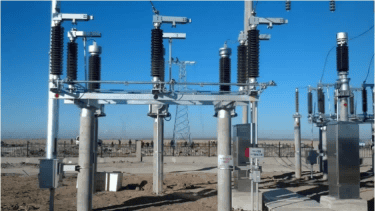

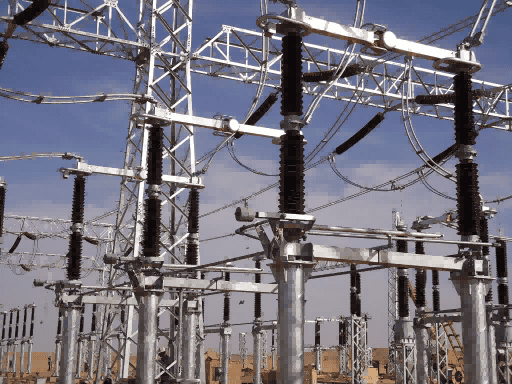

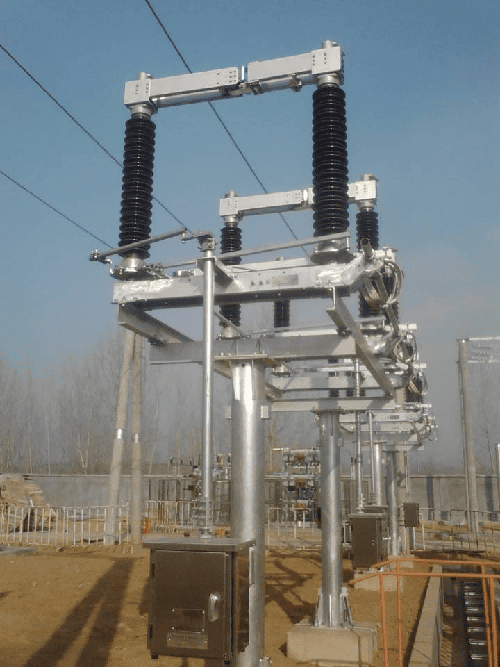

Escenarios de uso

Parámetros técnicos

	Unidad	GW4-126	GW4-145	GW4-252	GW4-420
Tensión nominal	kV	126	145	252	420
Frecuencia nominal	Hz	50	50\60	50\60	50\60
Corriente nominal	A	1250~4000	1250~4000	1250~4000	1250~4000
Corriente nominal soportada de corta duración y duración	KA/s	31,5/3~50/3	31,5/3~50/3	31,5/3~63/3	31,5/3~63/3
Corriente nominal máxima soportada	KA	80~125	80~125	80~160	80~160

Sesión de fábrica

Embalaje
