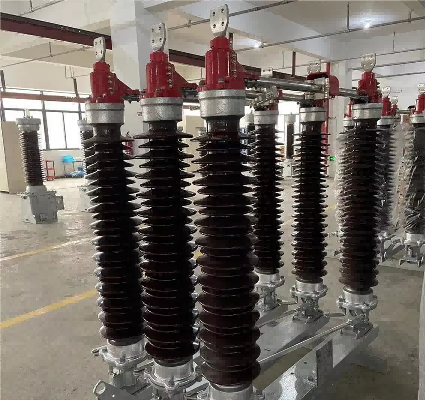

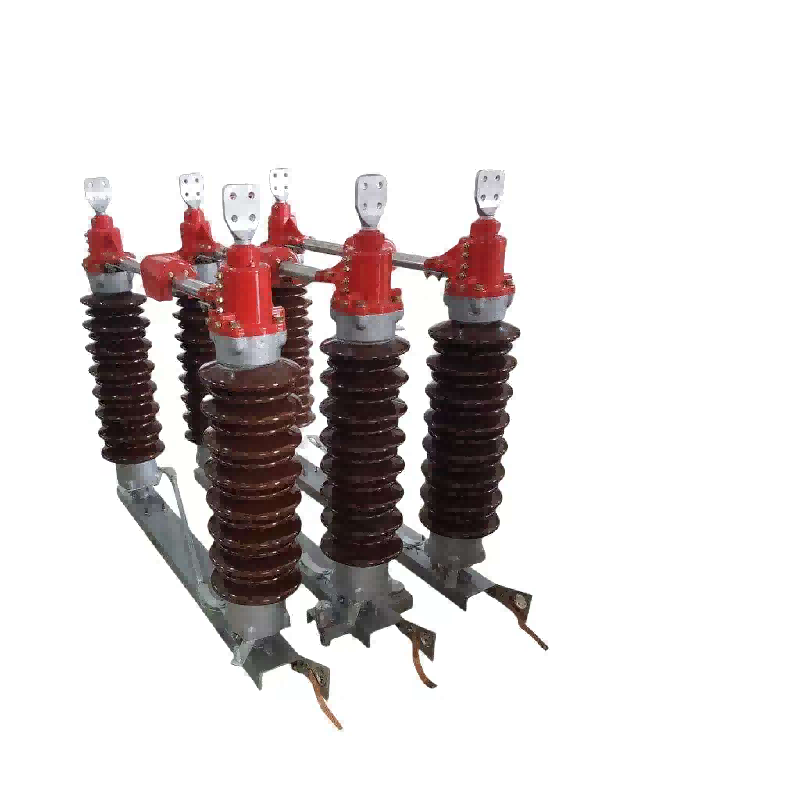

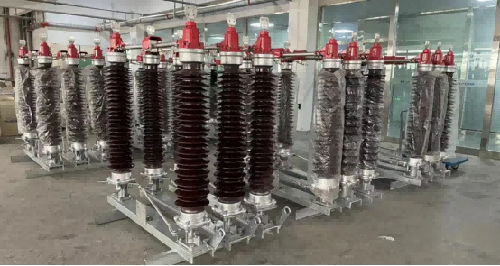

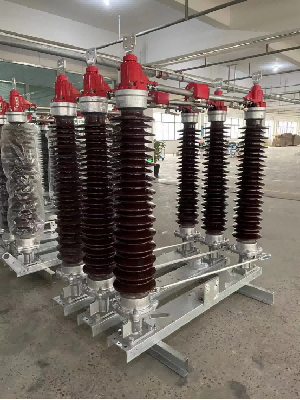

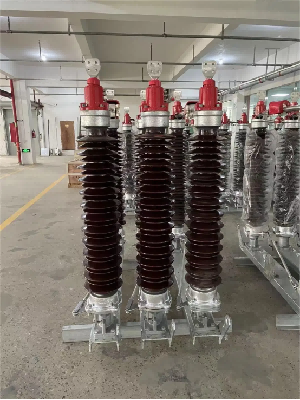

Serie GW4 110kV 150kV Interruptor de desconente eléctrico de alto voltaje al aire libre

Los disconectores de la serie GW4 de Lugao son fáciles de operar, instalar y mantener. Se utilizan para conectar o desconectar circuitos de alto voltaje bajo carga. También se pueden usar en escenarios como aislar líneas entrantes y salientes en las subestaciones. Lugao tiene la capacidad de producirlos en masa rápidamente para satisfacer las necesidades de los clientes.

Modelo:GW4

Enviar Consulta

Descripción del Producto

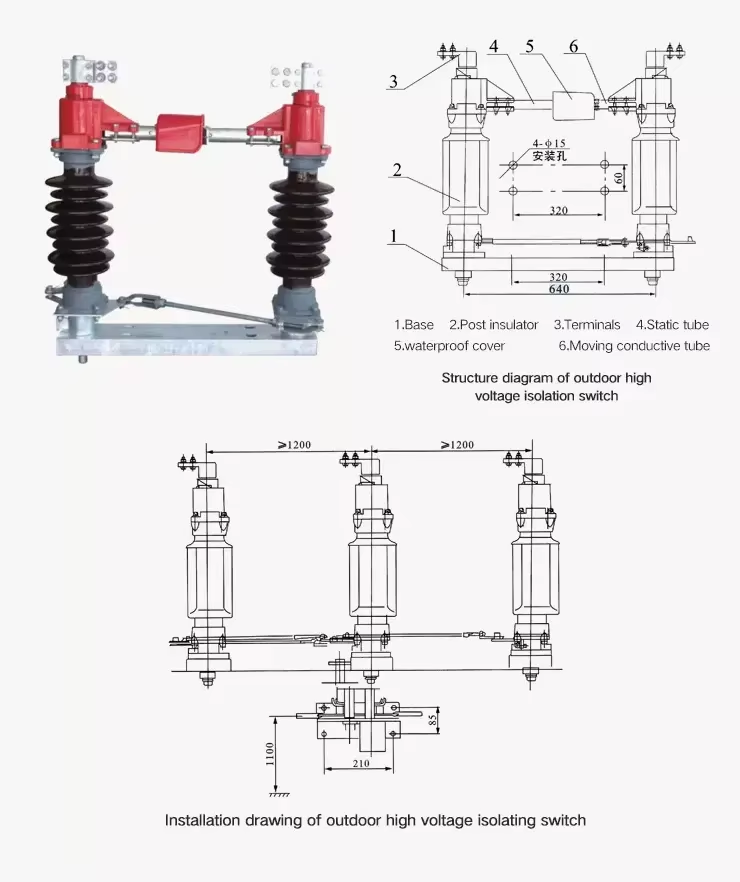

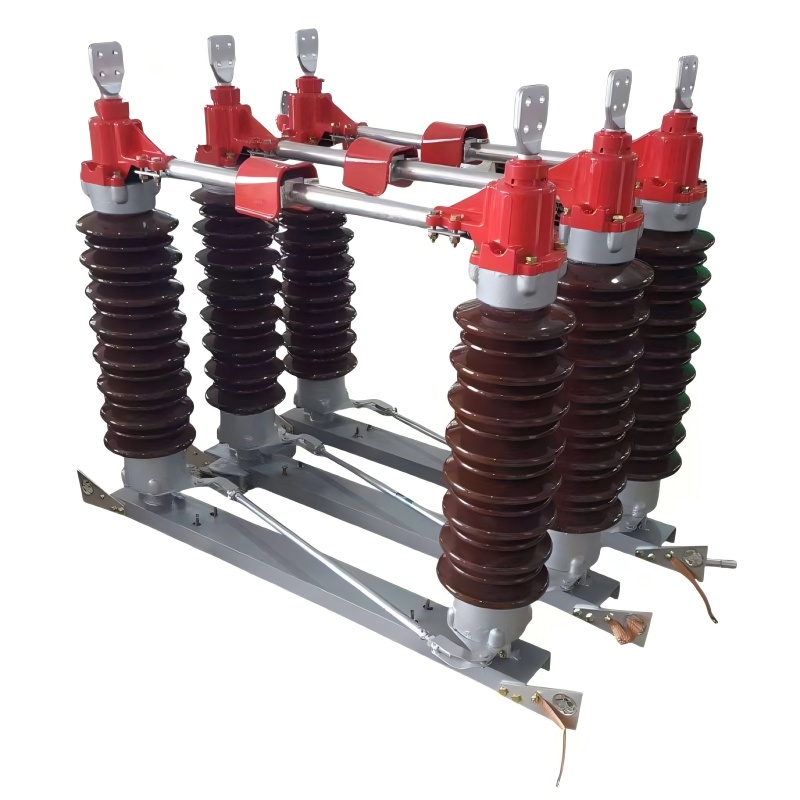

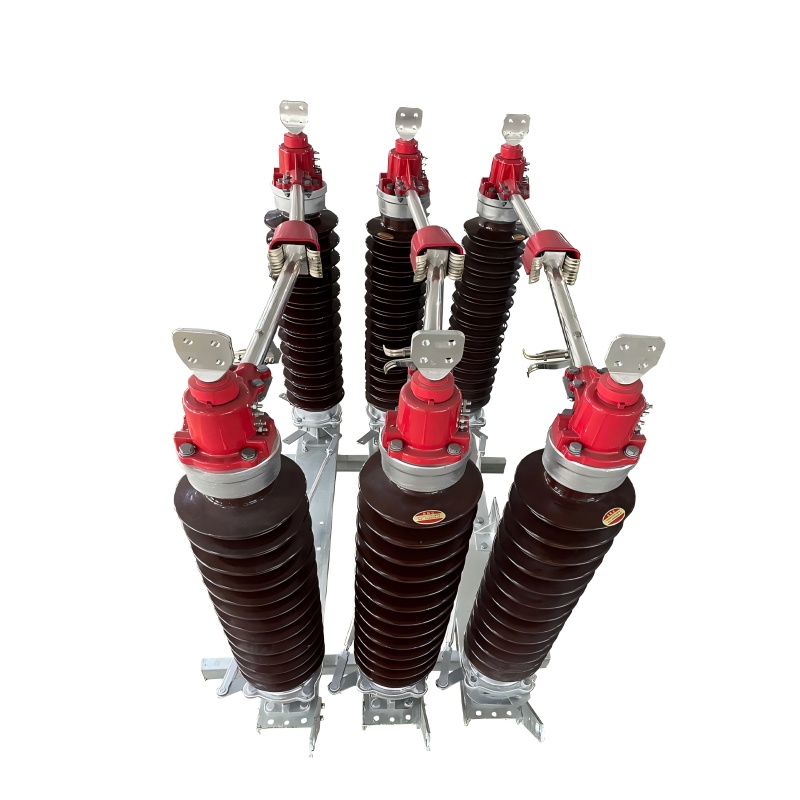

La serie GW4 de Lugao de 110kV/150kV de alto voltaje, el interruptor del desconector eléctrico de alto voltaje presenta una estructura rotativa horizontal de dos columnas, que permite operaciones de apertura y cierre a través de la rotación horizontal. Los operadores pueden dominar fácilmente el interruptor sin procedimientos complejos. Disponible con operación eléctrica o manual, viene en tres configuraciones diferentes: no fundamentales, de un solo terreno y doble tierra. Se puede integrar con un interruptor de conexión a tierra de contacto estático para una mayor seguridad. Es ideal para uso al aire libre y puede operar incluso en mal tiempo. El alambre de cobre trenzado conecta los terminales a los componentes de aleación de aluminio, proporcionando una excelente resistencia a la oxidación.

La serie GW4 está disponible en una variedad de voltajes. Póngase en contacto con Lugao para la configuración adecuada para su aplicación específica.

Entorno operativo

1. Temperatura ambiente: -30 ° C-+40 ° C;

2. Altitud: no más de 2000 m (se pueden proporcionar productos con requisitos especiales);

3. Velocidad del viento: no más de 34 m/s;

4. El sitio de instalación debe estar libre de sustancias inflamables, riesgos de explosión, corrosión química y vibración severa;

5. El nivel de contaminación del aislante del pilar: el tipo común es el nivel 0, y el tipo de anti-contaminación es el nivel II.

Parámetros técnicos

Proyecto	Descripción
Voltaje nominal	145kV
Corriente nominal	2000a
Corriente de soporte máximo nominal	100ka
3s calificó el valor efectivo de la resistencia a corto plazo	40ka
Frecuencia nominal	50Hz
Fuerza de tracción clasificada por terminal	Longitudinal	1000n
	Horizontal	750n
	Vertical	1000n
Nivel de aislamiento nominal	Valor efectivo de voltaje de resistencia de potencia a corto plazo de tiempo a corto plazo	A tierra	275kV
		Al otro lado del descanso	315kV
	Valor de voltaje impulso de impulso de rayo	A tierra	650kV
		Al otro lado del descanso	750kV
Soporte de la relación de arrastre de aislante	III	25 mm/kV
	IV	31 mm/kV
Soporte de carga de ruptura anti-flexión aislante	6000n
Vida mecánica	3000 veces
Peso de un solo éxito	300 kg
Corriente de conmutación de apertura y cierre	1600
Prueba de capacidad de conmutación de corriente inductiva de interruptor de tierra	Compatibilidad electromagnética	Corriente inductiva con calificación: 80A
		Voltaje inductivo nominal: 2kV
	Compatibilidad estática	Corriente inductiva con calificación: 2a
		Voltaje inductivo nominal: 6kV
