12kV 24kV 36kV HV y interruptor de circuito de vacío inteligente montado en el lado MV para aparejar

El interruptor de circuito de vacío inteligente de 12kV, 24kV, 36kV HV y MV montados en el vacío inteligente para la aparejos es un dispositivo de protección de núcleo en los sistemas de distribución de energía. Utiliza tecnología de polo sólido para lanzar integralmente el interruptor de vacío en la resina epoxi, mejorando significativamente la resistencia al aislamiento y la resistencia a la contaminación. También presenta un mecanismo de operación magnética permanente para operaciones de apertura y cierre confiables y de alta velocidad. Su estructura de tipo tranvía convencional se adapta perfectamente a los modelos estándar de azar de conmutación montados en el centro, como los modelos Kyn28 y XGN. Admite un rango actual calificado de 630A a 3150A e interrumpe los niveles actuales de 20Ka a 40ka. Su diseño compacto, operación sin mantenimiento y excelente adaptabilidad ambiental lo hacen ampliamente aplicable para la protección y el control de transformadores, motores y bancos de condensadores en subestaciones, distribución de energía industrial y minera, y escenarios de suministro de energía de edificios a gran escala.

Entorno operativo

• Temperatura ambiente: no más de 40 ° C, no inferior a -10 ° C (almacenamiento y transporte a -30 ° C permitido);

• Altitud: no superior a 1000 m (si se incrementa la altitud, el nivel de aislamiento nominal aumentará en consecuencia);

• Humedad relativa: valor promedio diario no superior al 95%, valor promedio diario de la presión de vapor saturada no superior a 2.2kPa, valor promedio mensual no superior a 1.8kPa;

• Intensidad sísmica: no más alta que la magnitud 8;

• Ubicación libre de fuego, explosión, contaminación severa, corrosión química o vibración severa.

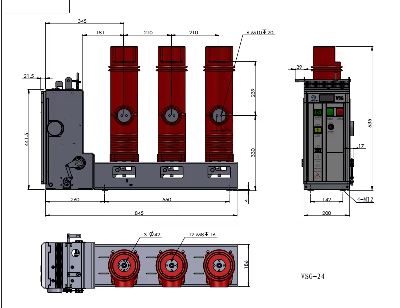

Especificación

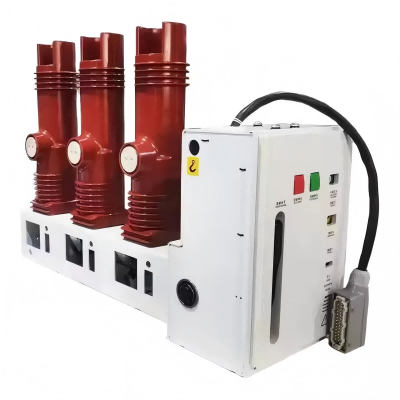

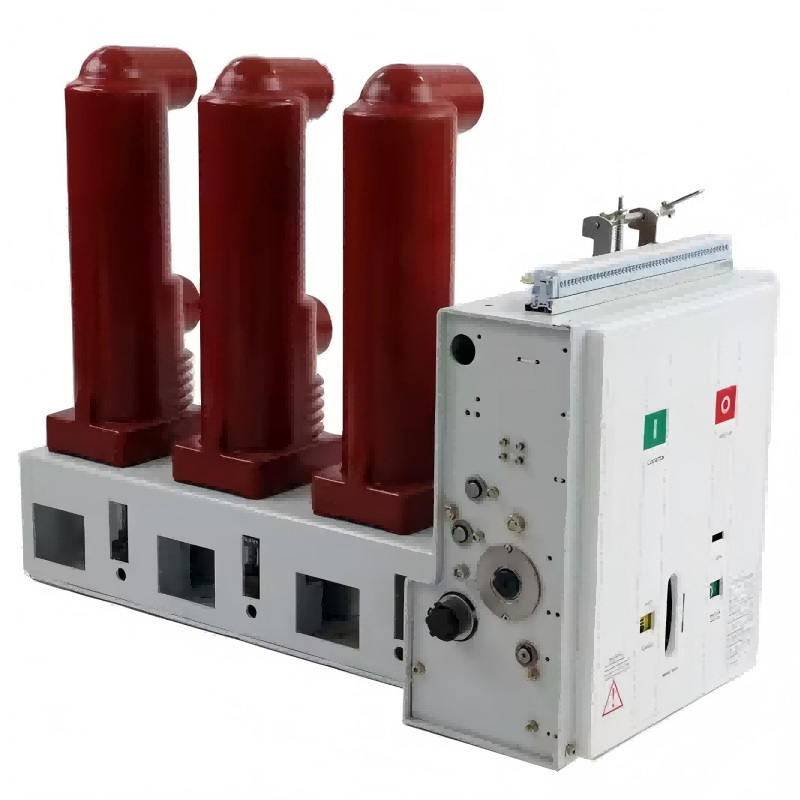

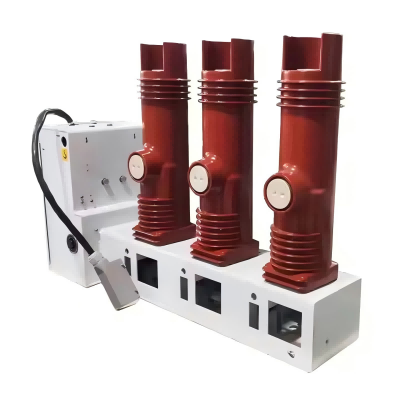

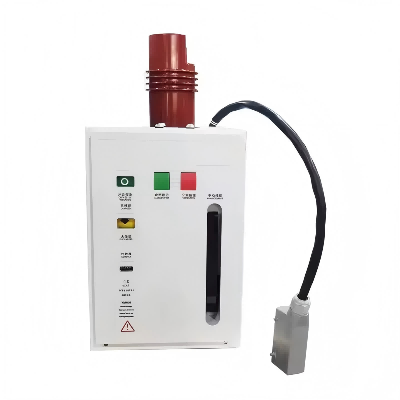

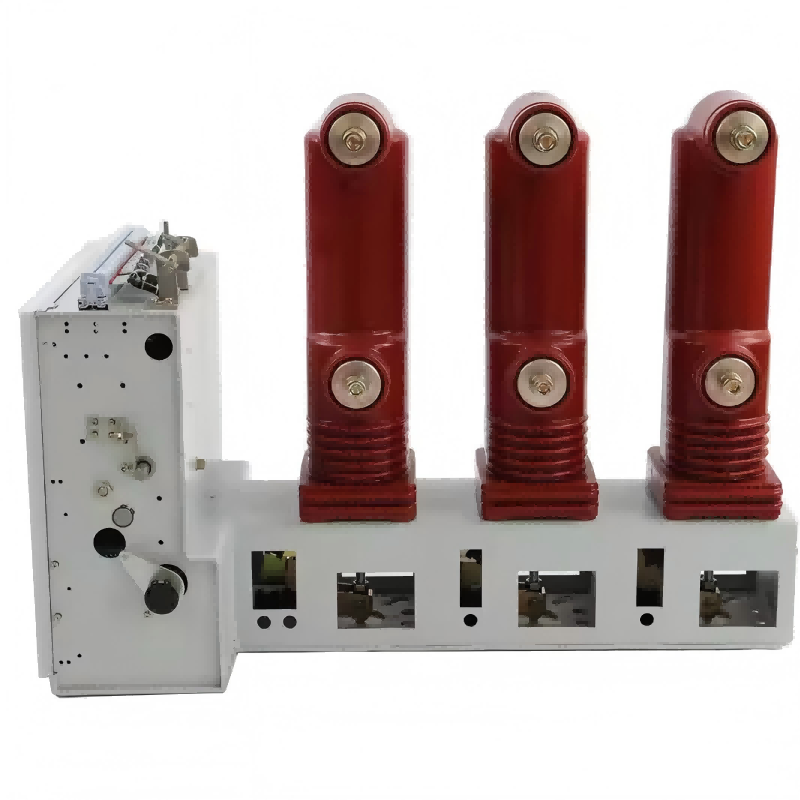

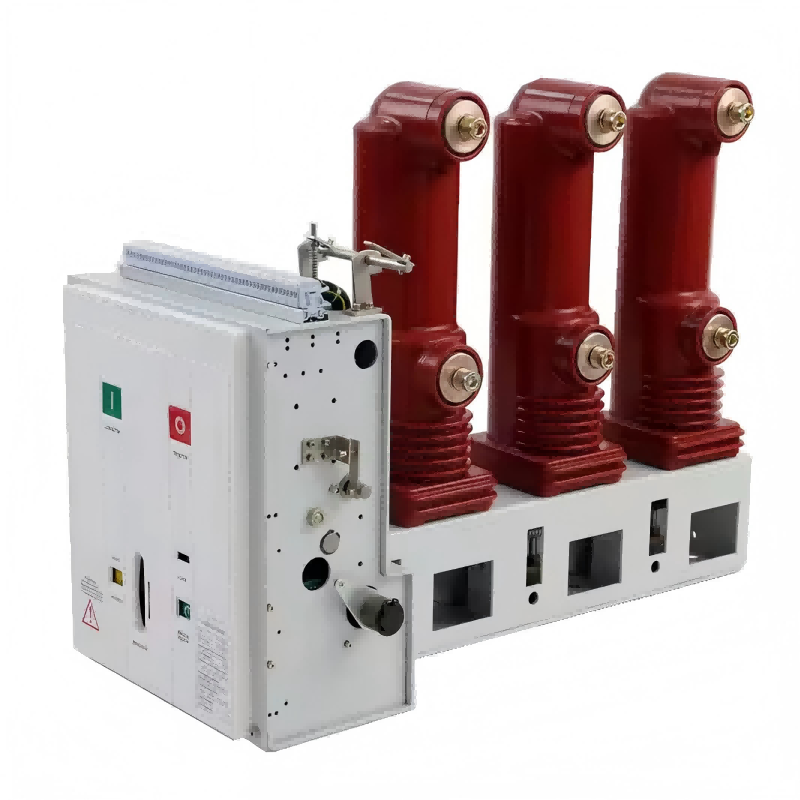

Detalles del producto
