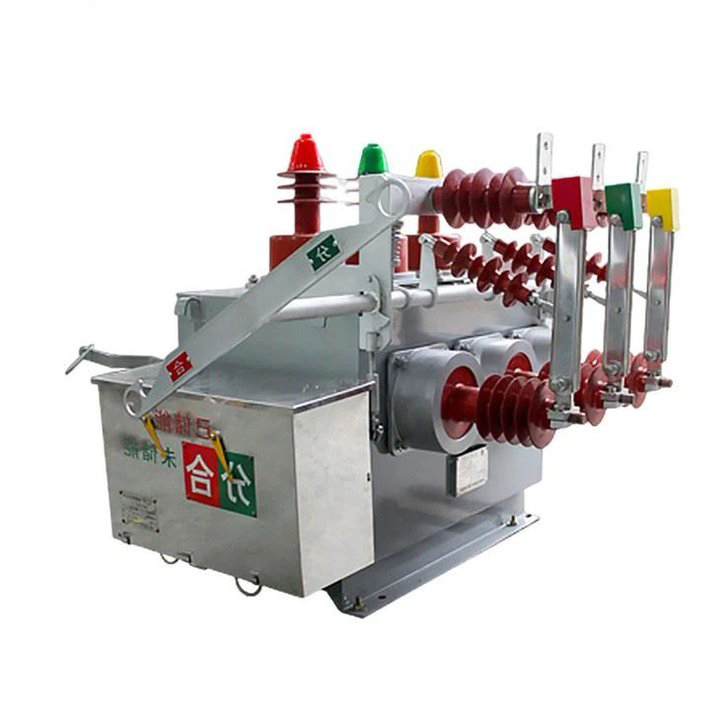

Disyuntor de vacío de alto voltaje tipo VK de 11KV

LiuGao se enorgullece de liderar como fabricante dedicado de disyuntores de vacío para exteriores. El disyuntor en vacío de alto voltaje tipo VK de 11 kV, una piedra angular de los equipos de distribución de energía para exteriores, está diseñado para un voltaje nominal de 12 kV y CA trifásico que funciona a 50 Hz. Implementado principalmente en diversos entornos, como redes eléctricas rurales, redes eléctricas urbanas, ferrocarriles, minas, puertos y otros sistemas de distribución de energía, este disyuntor desempeña un papel crucial en líneas aéreas exteriores. Diseñado con precisión para cortar y cerrar corrientes de carga, responder a corrientes de sobrecarga y gestionar corrientes de cortocircuito dentro del sistema eléctrico, el disyuntor ZW10-12F sirve como un componente vital para conmutar y proteger la red eléctrica. Su diseño robusto y su compatibilidad con exteriores lo hacen ideal para diversas aplicaciones, lo que garantiza un rendimiento confiable en diferentes condiciones ambientales. Elija LiuGao para innovaciones de vanguardia que redefinen los puntos de referencia de los disyuntores de vacío para exteriores.

Enviar Consulta

Descripción del Producto

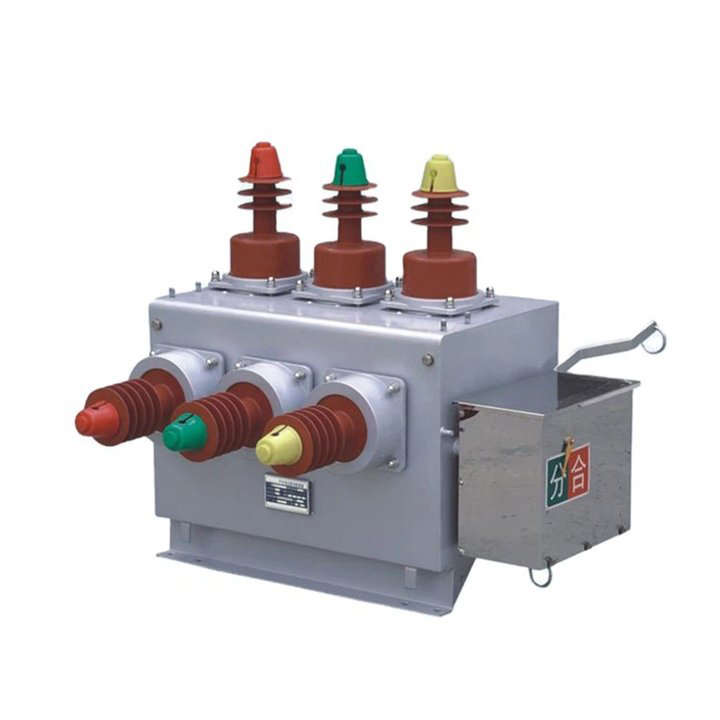

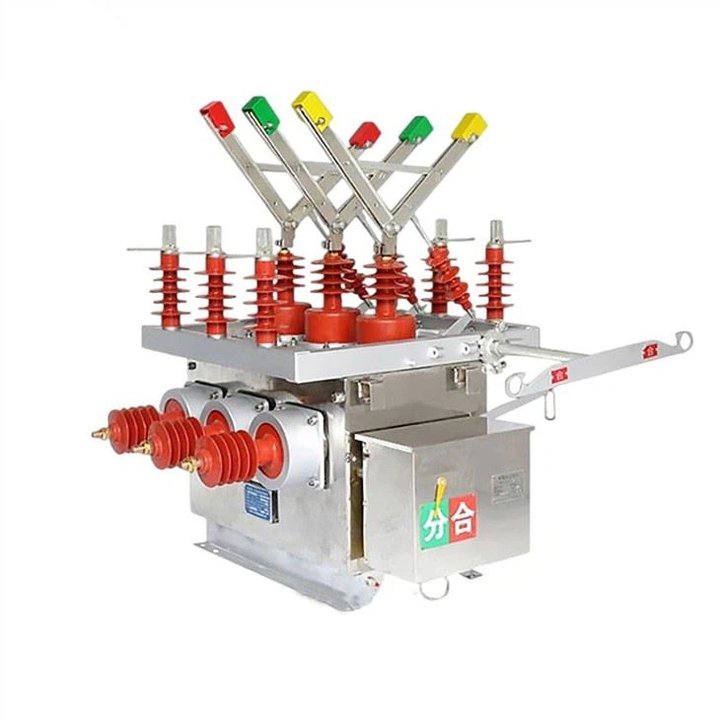

Liugao es un proveedor de disyuntores de vacío de alto voltaje tipo VK de 11KV. El disyuntor de vacío HV para exteriores ZW10-12 (ZW10-12, ZW10-12F, ZW10-12G) es un equipo de distribución de energía para exteriores diseñado para una tensión nominal de 12 kV y tres fase CA 50Hz. Encuentra aplicaciones en redes eléctricas rurales, redes eléctricas urbanas, ferrocarriles, minas, puertos y otros sistemas de distribución de energía. Diseñado específicamente para líneas aéreas exteriores, maneja eficazmente tareas como cortar y cerrar corrientes de carga, corrientes de sobrecarga y corrientes de cortocircuito en el sistema eléctrico al tiempo que garantiza la protección y conmutación de la red eléctrica.

Nuestro disyuntor de vacío HV para exteriores ZW10-12 (ZW10-12, ZW10-12F, ZW10-12G) emplea medidas anticondensación especiales internamente, lo que garantiza un aislamiento óptimo dentro de la caja. El método de transmisión incorpora tecnología patentada, que ofrece una instalación sencilla y un funcionamiento confiable para evitar problemas de rendimiento del disyuntor causados por fallas mecánicas. Este martillo funciona sin necesidad de petróleo o gas, lo que da como resultado un diseño compacto y liviano. Con protección CT, se adapta a grandes corrientes en derivación, minimizando la contaminación y eliminando la necesidad de mantenimiento. El modo de control puede ser eléctrico o manual, brindando versatilidad en operación y mantenimiento.

En resumen, el disyuntor en vacío AT para exteriores ZW10-12 destaca por su diseño robusto, rendimiento eficiente y adaptabilidad a diversos escenarios de distribución de energía en exteriores.

Disyuntor de vacío de alto voltaje tipo VK de 11KV

Método de instalación: montaje lateral, montaje central

Temperatura del aire ambiente: límite superior +40C, límite inferior -30C; ;

Altitud: ≤2000 m (si es necesario aumentar la altitud, el nivel de aislamiento nominal debe aumentarse en consecuencia);

Presión del viento: no más de 700 Pa (equivalente a una velocidad del viento de 34 m/s);

Amplitud: intensidad del terremoto 8 grados;

Nivel de contaminación: Clase I;

Diferencia máxima de temperatura diaria: no más de 25 ° C.

Especificación del disyuntor de vacío de alto voltaje tipo 11KV VK

Modelo		ZW10-12、ZW10-12F、ZW10-12G

Número	Parámetro		Unidad	Valor
1	Tensión nominal		kV	12
2	Corriente nominal		A	630
3	Frecuencia nominal		Hz	50
4	Tensión soportada a frecuencia industrial		kV	42/48
5	Tensión de impulso de rayo (valor pico)		kV	75/85
6	Corriente nominal de corte en cortocircuito		ka	16	20	25
7	Corriente nominal de cierre de cortocircuito (valor pico)		ka	40	50	50
8	Corriente nominal soportada de corta duración		ka	16	20	25
9	Corriente pico nominal soportada		ka	40	50	50
10	Duración nominal del cortocircuito		S	4
Illinois	Secuencia de operación nominal			Puntos-0,3s-Puntos combinados- 180s-Puntos combinados
12	Tiempos de corte de corriente nominal de cortocircuito		De segunda categoría	30
13	Vida mecánica		De segunda categoría	10000
14	El contacto móvil permite el espesor acumulado de desgaste.		milímetros	3
15	Tensión de funcionamiento nominal con mecanismo de funcionamiento por resorte tipo CT	bobina de cierre	V	CC o CA 220 V
		Bobina de apertura
16	Corriente de trabajo nominal de la bobina de disparo por sobrecorriente		A	5
17	peso		Kg	150
