¿Cuáles son las consideraciones clave al seleccionar disyuntores de alto voltaje?

La selección de unDisyuntor de alto voltajees una de las decisiones más importantes que tomará un ingeniero de sistemas de energía. No se trata de un simple ejercicio de adquisiciones; es una elección estratégica que influye en la seguridad, la confiabilidad y el rendimiento económico de toda la red eléctrica durante décadas. Un disyuntor de alto voltaje mal elegido puede provocar fallas catastróficas en el equipo, cortes de energía prolongados y pérdidas financieras importantes. Por el contrario, un interruptor bien elegido mejora la estabilidad del sistema, minimiza el tiempo de inactividad y proporciona una larga vida útil con demandas de mantenimiento manejables. El desafío es que el proceso de selección implica una compleja interacción de factores eléctricos, mecánicos, ambientales y económicos. Este artículo proporciona un marco estructurado para guiar a los ingenieros a través de esta decisión crítica, basándose en décadas de experiencia en la industria y conocimiento práctico de campo.

Esta guía analizará minuciosamente el proceso de selección y examinará los parámetros esenciales que se deben considerar, desde las clasificaciones eléctricas fundamentales hasta las funciones avanzadas de monitoreo de condición ahora disponibles. Exploraremos las tecnologías dominantes (SF6, vacío y las alternativas ecoeficientes emergentes) y discutiremos sus respectivas fortalezas y debilidades para diferentes aplicaciones. También abordaremos las realidades prácticas de instalación, operación y mantenimiento, asegurando que el disyuntor de alto voltaje elegido no solo cumpla con las especificaciones técnicas sino que también se alinee con las capacidades operativas de la instalación industrial o de servicios públicos. Al comprender las consideraciones clave descritas en este artículo, los ingenieros pueden tomar decisiones informadas y seguras que garanticen la integridad a largo plazo de sus sistemas de energía. Nuestra fábrica enLugao Power Co., Ltd.ha estado fabricando disyuntores de alto voltaje durante más de dos décadas y hemos recopilado este conocimiento a partir de nuestra amplia experiencia en brindar soluciones a clientes de todo el mundo.

Tabla de contenido

• 1. La Fundación: ¿Cuáles son las clasificaciones eléctricas críticas?
• 2. La decisión tecnológica: ¿Qué medio de interrupción es el adecuado para usted?
• 3. Consideraciones ambientales y de instalación: ¿dónde funcionará?
• 4. La economía de la propiedad: más allá del precio de compra
• 5. Preparación para el futuro: ¿Cómo mantendrá y supervisará el interruptor?
• frecuentePreguntas frecuentes (FAQ)
• Conclusión y próximos pasos

1. La Fundación: ¿Cuáles son las clasificaciones eléctricas críticas?

Imagine a un ingeniero de subestación encargado de mejorar un patio de distribución de 145 kV. El proyecto requiere un nuevo disyuntor de alto voltaje para proteger una línea de transmisión crítica. La infraestructura existente incluye un transformador de 40 MVA y el nivel de falla en la barra se ha calculado en 40 kA. El proceso de selección comienza con una serie de clasificaciones eléctricas fundamentales que definen la capacidad del interruptor. Estas calificaciones no son números arbitrarios; son la expresión matemática de la capacidad del disyuntor para operar de manera segura y confiable dentro del entorno eléctrico del sistema de energía. El ingeniero debe evaluar meticulosamente cada clasificación para garantizar que el dispositivo elegido no esté subestimado o sobreespecificado. La siguiente tabla presenta las clasificaciones eléctricas principales y su importancia práctica.

La tensión nominal es la base de la selección. Es el voltaje continuo máximo que puede soportar el disyuntor de alto voltaje. Para un sistema de 145 kV, el interruptor debe tener una potencia nominal de al menos 145 kV. Sin embargo, también es importante considerar la tensión máxima de funcionamiento, que puede ser ligeramente superior a la tensión nominal. La corriente nominal debe ser suficiente para soportar la carga normal, con margen de crecimiento futuro. Sin embargo, la corriente de corte de cortocircuito es el valor de seguridad más crítico. Define la corriente de falla máxima que el disyuntor de alto voltaje puede interrumpir de manera segura. Si esta clasificación es demasiado baja, el disyuntor puede fallar catastróficamente en caso de falla. En Lugao Power Co., Ltd., ofrecemos una gama de disyuntores de alto voltaje con varias capacidades de corte en cortocircuito para satisfacer diferentes requisitos del sistema, garantizando que el dispositivo no esté ni sobreespecificado ni subespecificado.

La TRV es quizás la calificación más sutil pero igualmente importante. Cuando un disyuntor interrumpe una falla, aparece un transitorio de voltaje en los contactos de apertura. Este TRV se caracteriza por su amplitud, tasa de aumento y frecuencia. El disyuntor de alto voltaje debe estar diseñado para resistir el TRV sin volver a encender el arco. El TRV está determinado por la impedancia del sistema y el punto de la onda en el que se produce la interrupción. Para una aplicación específica, el TRV debe calcularse u obtenerse de los estudios del sistema y compararse con la capacidad TRV nominal del interruptor. El equipo de ingeniería de nuestra fábrica brinda apoyo en la evaluación de estos parámetros complejos, ayudando a los clientes a seleccionar un disyuntor de alto voltaje que se adapte perfectamente a las características transitorias de su red específica.

2. La decisión tecnológica: ¿Qué medio de interrupción es el adecuado para usted?

Una vez definidas las clasificaciones eléctricas, el ingeniero se enfrenta a una decisión tecnológica fundamental: ¿qué tipo de medio de interrupción debe utilizar el disyuntor de alto voltaje? El mercado está dominado por tres tecnologías principales: gas SF6, vacío y petróleo. Sin embargo, los rompedores de aceite son cada vez más raros en las nuevas instalaciones y la industria está desarrollando activamente alternativas ecoeficientes. Cada tecnología tiene características distintas que la hacen adecuada para diferentes aplicaciones. La decisión no es simplemente una cuestión de costo; Implica evaluar el rendimiento, el impacto ambiental, las necesidades de mantenimiento y las condiciones específicas de funcionamiento de la instalación. Examinemos cada una de las tecnologías clave en detalle.

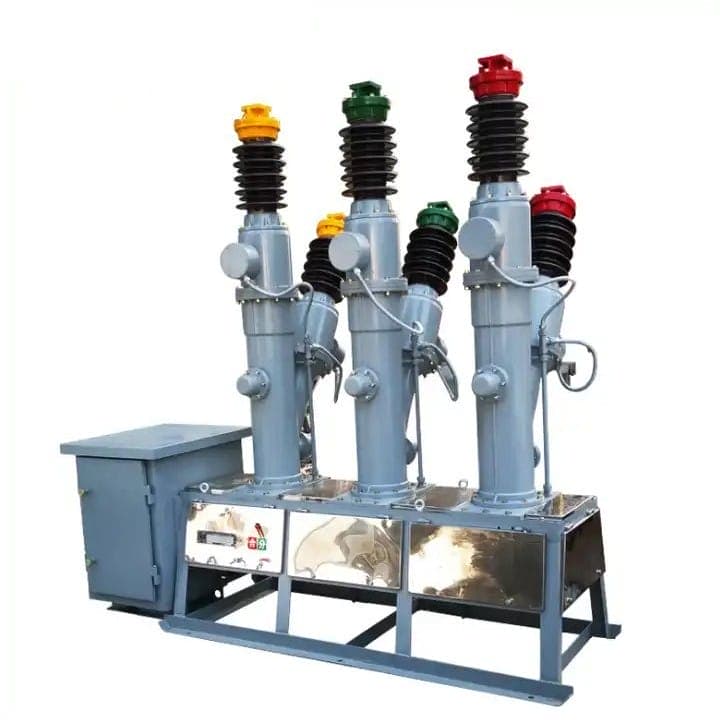

Disyuntores SF6son la tecnología dominante para aplicaciones de alto voltaje (72,5 kV y superiores). Utilizan gas hexafluoruro de azufre (SF6) como medio aislante y extintor del arco. El SF6 es altamente electronegativo, lo que significa que absorbe electrones libres del arco, desionizando rápidamente el espacio y evitando que el arco se vuelva a encender. Esta propiedad hace que los disyuntores SF6 sean excepcionalmente eficientes para interrumpir corrientes de falla, con una alta capacidad de transporte de corriente y tiempos de interrupción cortos. También son compactos y requieren menos espacio que otras tecnologías. Sin embargo, el SF6 es un potente gas de efecto invernadero con un potencial de calentamiento global (GWP) de 23.500 veces mayor que el del CO2. Esto ha llevado a un mayor escrutinio y regulaciones sobre su uso. Nuestra fábrica de Lugao ha desarrollado una gama de disyuntores de alto voltaje SF6 con tasas de fuga inferiores al 0,1% anual, lo que reduce significativamente su impacto medioambiental.

Disyuntores de vacíoson la tecnología dominante para aplicaciones de media tensión (hasta 40,5 kV). Utilizan el vacío como medio de interrupción. Cuando los contactos se separan, el arco queda confinado dentro del interruptor al vacío. El arco se extingue en el primer cero de corriente porque el vacío no proporciona ningún camino conductor para que el arco se vuelva a encender. Los rompedores de vacío son muy fiables, requieren muy poco mantenimiento y son respetuosos con el medio ambiente. Sin embargo, no se pueden utilizar a voltajes más altos porque la rigidez dieléctrica del interruptor en vacío es limitada. También son sensibles a las sobretensiones, como las provocadas por la conmutación de transformadores descargados. Para aplicaciones de alto voltaje, un solo interruptor en vacío es insuficiente y se requerirían múltiples interruptores en serie, lo que aumenta la complejidad y el costo.

Alternativas Ecoeficientesestán surgiendo como respuesta a las preocupaciones medioambientales del SF6. Estas tecnologías utilizan gases con un PCA mucho menor, como AirPlus (una mezcla de nitrógeno y oxígeno con una pequeña cantidad de fluorocetona) u otros gases sintéticos. Estos gases ofrecen un rendimiento dieléctrico y de extinción de arco similar al SF6, pero con un GWP que es de 100 a 2000 veces menor. Esta es una ventaja significativa para las empresas de servicios públicos y las industrias que buscan reducir su huella de carbono. Sin embargo, estas alternativas aún no se han adoptado tan ampliamente como el SF6 y pueden requerir gabinetes de disyuntores más grandes o diseños mecánicos diferentes. Nuestra fábrica está desarrollando activamente disyuntores de alto voltaje utilizando gases ecoeficientes, garantizando que nuestros clientes tengan un camino viable y ambientalmente responsable.

La siguiente tabla proporciona un resumen conciso de las consideraciones clave para cada tecnología.

3. Consideraciones ambientales y de instalación: ¿dónde funcionará?

El entorno físico en el que se instalará un disyuntor de alto voltaje es un factor crítico en su selección. El mismo interruptor que funciona perfectamente en una subestación interior con clima controlado puede fallar prematuramente en un ambiente costero con niebla salina o en un ambiente desértico con calor y polvo extremos. Los ingenieros deben evaluar las condiciones ambientales en el sitio de instalación propuesto y hacerlas coincidir con el diseño de interruptor apropiado. Los factores ambientales clave a considerar son: temperatura ambiente, humedad, altitud, nivel de contaminación, actividad sísmica y presencia de agentes corrosivos. Cada uno de estos factores puede afectar significativamente la confiabilidad y longevidad del disyuntor de alto voltaje.

Temperaturaes una preocupación primordial. El mecanismo de funcionamiento, el gas aislante (en el caso del SF6 o alternativas ecoeficientes) y las propiedades dieléctricas del aislamiento dependen de la temperatura. El gas SF6, por ejemplo, se licuará a bajas temperaturas (aproximadamente -25°C a 5 bar), lo que reduce su capacidad de aislamiento e interrupción. Para solucionar este problema, los disyuntores de SF6 instalados en climas fríos están equipados con calentadores y sistemas de monitoreo de la densidad del gas que detectan las caídas de presión del gas causadas por la licuefacción. Del mismo modo, el calor extremo puede acelerar el envejecimiento de los materiales aislantes y aumentar el desgaste de los componentes mecánicos. Nuestra fábrica ofrece disyuntores de alto voltaje con una amplia gama de opciones de temperatura de funcionamiento, incluidos paquetes para climas fríos para instalaciones en condiciones árticas.

Altitudes otro factor importante. A medida que aumenta la altitud, la presión del aire disminuye, lo que reduce la rigidez dieléctrica del aire. Para instalaciones exteriores a más de 1.000 metros se deberán aumentar las distancias de aislamiento. Para los interruptores SF6, la presión del gas generalmente se ajusta para compensar la presión atmosférica reducida.Contaminaciónprovenientes de áreas industriales, regiones costeras o zonas agrícolas pueden provocar una acumulación de contaminantes conductores en los aisladores, lo que aumenta el riesgo de descargas eléctricas externas. Esto se soluciona especificando aisladores con una distancia de fuga mayor o aplicando revestimientos anticontaminación. Nuestra fábrica en Lugao proporciona disyuntores de alto voltaje con niveles de aislamiento personalizables para cumplir con los requisitos específicos de clase de contaminación del sitio de instalación.

Actividad sísmicaSe debe considerar en áreas propensas a terremotos. El Disyuntor de Alta Tensión debe ser capaz de soportar las cargas dinámicas generadas por un evento sísmico. Esto implica diseñar la estructura de soporte y garantizar que los componentes mecánicos del martillo puedan soportar la aceleración impuesta. Los ambientes corrosivos, como los que se encuentran cerca de las regiones costeras o en plantas químicas, requieren especial atención en la selección de materiales. Los sujetadores de acero inoxidable, los recubrimientos resistentes a la corrosión en el gabinete y el sellado cuidadoso de todos los componentes son esenciales para evitar fallas prematuras. Al evaluar cuidadosamente estos factores ambientales, los ingenieros pueden seleccionar un disyuntor de alto voltaje que no solo sea eléctricamente adecuado sino también físicamente lo suficientemente robusto como para soportar los rigores de su entorno operativo.

4. La economía de la propiedad: más allá del precio de compra

El precio de compra inicial de un disyuntor de alto voltaje suele ser el costo más visible, pero es solo una fracción del costo total de propiedad durante la vida útil del dispositivo. Un análisis económico integral debe considerar no sólo el precio de compra sino también el costo de instalación, el mantenimiento continuo y los costos operativos, y el costo de una eventual eliminación o reemplazo. Elegir un martillo con un costo inicial más alto pero con menores requisitos de mantenimiento puede resultar significativamente más económico a largo plazo. Por el contrario, seleccionar un martillo barato y de baja calidad puede provocar fallas frecuentes, altos costos de mantenimiento y costosos tiempos de inactividad. La decisión económica debe basarse en un análisis de costes del ciclo de vida que refleje el contexto operativo específico de la instalación.

Costos de instalaciónpuede variar significativamente dependiendo del tipo y diseño del disyuntor de alto voltaje. Los disyuntores SF6 requieren equipo especializado en manejo de gas y personal capacitado para su instalación, lo que aumenta el costo. Los interruptores de vacío suelen ser más sencillos de instalar.Costos de mantenimientoson un componente importante del costo del ciclo de vida. Los disyuntores SF6 requieren un mantenimiento periódico, que incluye controles de la presión del gas, el desgaste de los contactos y el funcionamiento mecánico. Se deben seguir estrictamente los procedimientos de manipulación de gases. Los rompedores de vacío, por el contrario, están sellados de por vida y requieren muy poco mantenimiento. La frecuencia del mantenimiento y el coste de los repuestos deben tenerse en cuenta en el análisis económico.

Costos operativosincluya las pérdidas de energía en los contactos principales del interruptor, que suelen ser pequeñas pero no insignificantes.Costos de tiempo de inactividadson quizás la variable más significativa. En muchas industrias, una hora de inactividad puede costar decenas de miles de dólares en producción perdida. Un disyuntor de alto voltaje más confiable, con una menor probabilidad de falla, puede proporcionar un beneficio económico sustancial al reducir el riesgo de cortes costosos. Para ayudar a los clientes con este análisis, nuestra fábrica en Lugao Power Co.,Ltd. ofrece un servicio de evaluación del costo del ciclo de vida, que proporciona una comparación detallada del costo total de propiedad para diferentes opciones de interruptores.

5. Preparación para el futuro: ¿Cómo mantendrá y supervisará el interruptor?

La selección de un disyuntor de alto voltaje no es una decisión que finaliza cuando se energiza el dispositivo. El rendimiento y la confiabilidad a largo plazo del interruptor dependen de una estrategia de monitoreo y mantenimiento bien planificada. Los requisitos de mantenimiento varían según la tecnología, pero un enfoque proactivo es esencial para garantizar décadas de servicio confiable. La tendencia en la industria se dirige hacia el mantenimiento basado en la condición, que utiliza el monitoreo continuo de los parámetros clave del disyuntor de alto voltaje para predecir cuándo es necesario el mantenimiento, en lugar de depender de un cronograma fijo. Este enfoque maximiza la disponibilidad del interruptor y minimiza el riesgo de fallas inesperadas.

Los parámetros clave que deben monitorearse incluyen: la sincronización del mecanismo operativo, el recorrido y la resistencia del contacto, la densidad y presión del gas SF6, la temperatura de los componentes críticos y el estado del circuito eléctrico. Los disyuntores de alto voltaje modernos pueden equiparse con sensores que monitorean continuamente estos parámetros y los informan a un sistema de control central. Esto permite a los equipos de mantenimiento identificar los problemas de forma temprana, antes de que se agraven. Los productos de disyuntores de alto voltaje de nuestra fábrica son compatibles con una variedad de sistemas de monitoreo de condición, lo que permite a nuestros clientes implementar una estrategia de mantenimiento basada en la condición. También brindamos capacitación integral al personal de mantenimiento sobre la inspección, prueba y reparación de nuestros equipos.

Preguntas frecuentes (FAQ)

Pregunta 1: ¿Cómo puedo determinar la capacidad de corte de cortocircuito correcta para mi aplicación?

Respuesta: La capacidad de corte en cortocircuito debe ser igual o mayor que la corriente de falla máxima calculada en el punto de instalación del interruptor. Esto se determina mediante un estudio detallado del sistema eléctrico que considera las fuentes de corriente de falla (generadores, red), la impedancia de los transformadores, líneas de transmisión y cables, y la configuración del sistema. El estudio producirá un valor para la corriente de cortocircuito simétrica (kA) y la relación X/R, que determina la corriente asimétrica. La corriente nominal de corte de cortocircuito del disyuntor, que es un valor simétrico, debe ser mayor que la corriente simétrica calculada y el disyuntor también debe ser capaz de interrumpir la corriente asimétrica. Nuestro equipo de ingeniería en Lugao Power Co., Ltd. puede ayudar con este cálculo.

Pregunta 2: ¿Cuál es la diferencia entre un disyuntor de tanque muerto y un disyuntor de tanque vivo?

Respuesta: En un disyuntor de alto voltaje con tanque muerto, el interruptor está alojado en una carcasa metálica conectada a tierra. Esto proporciona una clara ventaja de seguridad, ya que el alto voltaje está encerrado y el gabinete está en potencial de tierra. Por lo general, son más fáciles de mantener y ofrecen más flexibilidad de diseño para equipos adicionales como los CT. En un disyuntor de tanque activo, el interruptor está ubicado en alto voltaje y el tanque no está conectado a tierra. Los interruptores de tanque activos son más livianos y tienen menores pérdidas dieléctricas, lo que los hace más eficientes para algunas aplicaciones. La elección depende del diseño específico de la subestación y de la filosofía de ingeniería de la empresa de servicios públicos.

Pregunta 3: ¿Cómo elijo entre un disyuntor SF6 y una alternativa ecoeficiente?

Respuesta: La elección depende de los requisitos de la aplicación y de las prioridades medioambientales del operador. Los disyuntores SF6 tienen un historial comprobado de alta confiabilidad y excelente capacidad de interrupción, y están disponibles para todos los niveles de voltaje. Las alternativas ecoeficientes, como AirPlus, ofrecen un GWP significativamente menor, lo que las hace atractivas para las organizaciones comprometidas con la sostenibilidad. Sin embargo, estas alternativas pueden tener un costo inicial más alto y es posible que no estén disponibles para todos los niveles de voltaje. Nuestra fábrica en Lugao Power Co., Ltd. ofrece opciones SF6 y ecoeficientes, lo que permite a nuestros clientes elegir una opción que equilibre el rendimiento, el costo y la responsabilidad ambiental.

Pregunta 4: ¿Cuál es la importancia del voltaje de recuperación transitorio (TRV) en la selección del disyuntor?

Respuesta: TRV es el voltaje que aparece en los contactos del disyuntor de alto voltaje inmediatamente después de que se interrumpe el arco. El TRV puede ser complejo, con una alta tasa de aumento y valor máximo, y depende de la inductancia y capacitancia del sistema. El disyuntor de alto voltaje debe ser capaz de soportar el TRV sin volver a encenderse. Este es un factor crítico para determinar la capacidad de interrupción, especialmente para interruptores ubicados cerca de transformadores o reactores. El equipo de ingeniería de nuestra fábrica puede ayudar a evaluar los requisitos de TRV para su aplicación específica y seleccionar un interruptor con la capacidad TRV nominal adecuada.

Pregunta 5: ¿Con qué frecuencia se debe realizar el mantenimiento de un disyuntor de alto voltaje?

Respuesta: La frecuencia del mantenimiento depende del tipo de interruptor y de las condiciones de funcionamiento. Los interruptores de SF6 normalmente requieren inspección y mantenimiento a intervalos de 5 a 10 años, según las recomendaciones del fabricante y el número de operaciones. El mantenimiento incluye verificar la densidad del gas, el desgaste de los contactos y el mecanismo operativo. Con la integración de sistemas de monitoreo de condición, podemos hacer la transición a un enfoque de mantenimiento basado en la condición, donde el mantenimiento se realiza solo cuando los datos de monitoreo indican una necesidad.

Conclusión: tomar la decisión correcta para un futuro confiable

Seleccionar el disyuntor de alto voltaje adecuado es una decisión de ingeniería crítica que afecta la seguridad, la confiabilidad y el rendimiento económico del sistema eléctrico durante décadas. Al considerar cuidadosamente las clasificaciones eléctricas, las opciones tecnológicas, los factores ambientales, los costos del ciclo de vida y las estrategias de mantenimiento, los ingenieros pueden tomar decisiones informadas que garanticen la integridad a largo plazo de su red. La decisión requiere una comprensión profunda de los requisitos de la aplicación y una evaluación exhaustiva de las opciones disponibles. En Lugao Power Co., Ltd., estamos comprometidos a apoyar a nuestros clientes durante todo el proceso de selección, brindándoles orientación experta, productos confiables y soporte posventa integral.
