¿Cómo influyen las clasificaciones de voltaje en el rendimiento de la unidad principal del anillo?

Las clasificaciones de voltaje no son simplemente una especificación en una placa de identificación; son la piedra angular deUnidad principal de anillo(RMU) rendimiento, seguridad y longevidad. En redes de distribución de media tensión (normalmente de 6 kV a 40,5 kV), la selección de una RMU con una tensión nominal inadecuada provoca fallos de aislamiento catastróficos, descargas parciales excesivas e inestabilidad operativa. En Lugao Power Co., Ltd., nuestra fábrica ha diseñado soluciones de unidad principal en anillo que coinciden con precisión con los perfiles de voltaje de la red, asegurando que cada componente, desde las barras colectoras hasta los interruptores de vacío, funcione dentro de su ventana de tensión eléctrica óptima. Este artículo explica por qué las clasificaciones de voltaje dictan la rigidez dieléctrica, la capacidad de ruptura de carga y la tolerancia a fallas.

Para los administradores de servicios públicos y los ingenieros de instalaciones industriales, comprender la relación entre el voltaje nominal del sistema y las capacidades de resistencia de la RMU evita costosos tiempos de inactividad. Una unidad principal en anillo diseñada para 12 kV aplicada en un sistema de 24 kV experimentará el doble de la tensión del campo eléctrico prevista, lo que acelerará el envejecimiento del aislamiento y aumentará el riesgo de formación de arcos entre fases. Por el contrario, especificar demasiado una RMU para una red de menor voltaje desperdicia gastos de capital. Nuestra fábrica en Lugao Power Co., Ltd. construye RMU personalizables con clasificaciones de voltaje verificadas que cumplen con los estándares IEC 62271-200 y GB/T 3906. Esta guía completa desglosa cómo las clasificaciones de voltaje influyen en cada parámetro de rendimiento, respaldada por nuestros datos de pruebas internos y nuestra experiencia de campo.

Directorio

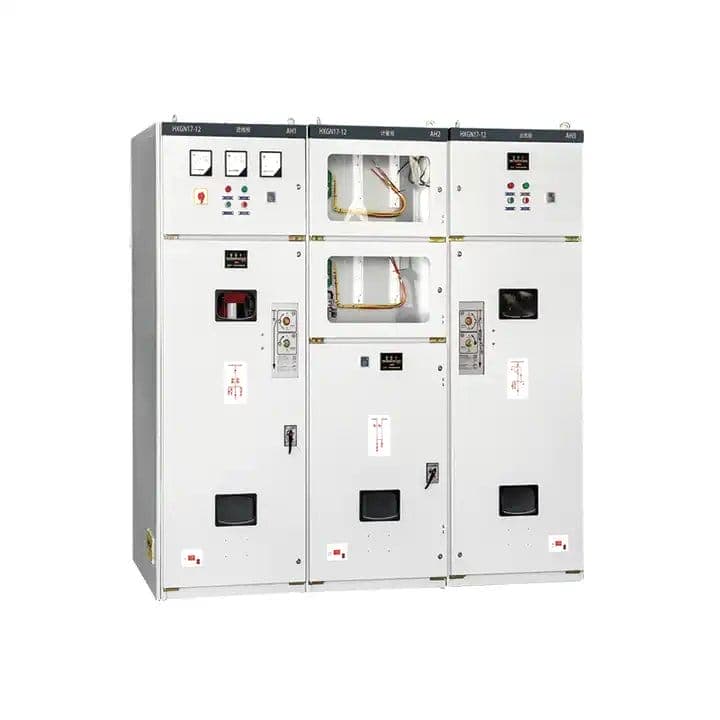

Por qué la clasificación de voltaje determina la rigidez dieléctrica y la coordinación del aislamiento en una unidad principal en anillo

El rendimiento dieléctrico de cualquier unidad principal de Ring está fundamentalmente ligado a su nivel de tensión nominal. La clasificación de voltaje influye en las distancias eléctricas, las distancias de fuga y el tipo de medio aislante (SF6, epoxi sólido o aire seco). Para una unidad principal en anillo de Lugao Power Co., Ltd., nuestra fábrica diseña cada RMU con un voltaje soportado de frecuencia industrial específico y un voltaje soportado de impulso tipo rayo que se correlacionan directamente con el voltaje operativo máximo del sistema. A continuación se muestra un desglose detallado de cómo las clasificaciones de voltaje establecen los umbrales de aislamiento.

• Nivel de aislamiento básico (BIL):Para una RMU de 12 kV, la tensión soportada estándar por impulso de rayo es de 75 kV máximo. Para una unidad de 24 kV, el BIL aumenta a 125 kV. Este aumento del 66% exige un mayor espaciamiento de fases y barreras de aislamiento sólidas y robustas.
• Voltaje de inicio de descarga parcial (PDIV):Las clasificaciones de voltaje más altas aumentan exponencialmente los riesgos de descarga parcial. Nuestra fábrica prueba cada unidad principal de Ring a un voltaje nominal de 1,5 veces para garantizar que el PDIV se mantenga por debajo de 10 pC. A 36 kV, el control de PD requiere una fundición de epoxi de triple capa.
• Espacio libre y fuga:IEC 62271-1 exige espacios libres mínimos de 60 mm para 12 kV pero de 120 mm para 24 kV. Nuestros diseños de unidad principal de anillo incorporan fundición al vacío optimizada para reducir los espacios libres requeridos y al mismo tiempo superar los estándares.
• Dependencia de la presión del SF6:Para las RMU aisladas por gas, las clasificaciones de voltaje más altas requieren una mayor densidad del gas SF6 (0,25 MPa para 12 kV frente a 0,45 MPa para 40,5 kV) para mantener la rigidez dieléctrica. Lugao Power Co., Ltd. Utiliza tanques de acero inoxidable soldados a prueba de fugas.

Nuestra fábrica ha recopilado resultados de pruebas de más de 500 instalaciones RMU. La siguiente tabla ilustra la correlación directa entre la clasificación de voltaje y los parámetros clave de aislamiento paraLugao Power Co., Ltd.Serie de unidades principales de anillo.

Elegir la tensión nominal correcta no es opcional. Cuando una unidad principal en anillo opera por encima de su voltaje de diseño, la distribución eléctrica en árbol se inicia dentro de dos años. Nuestra fábrica recomienda especificar siempre una RMU con una tensión nominal igual o 10% superior a la tensión máxima de funcionamiento de la red. Lugao Power Co., Ltd. ofrece RMU personalizadas de 6 kV a 40,5 kV, cada una validada mediante pruebas de tipo dieléctrico en nuestro laboratorio de alto voltaje certificado.

Cómo las clasificaciones de voltaje afectan directamente la capacidad de conmutación por rotura de carga y de cierre de cortocircuitos

El rendimiento de conmutación de interrupción de carga y la capacidad de cierre de cortocircuito de una unidad principal en anillo no son estáticos; escalan con el voltaje nominal. Para un diseño de contacto físico determinado, el aumento de la tensión nominal aumenta la energía del arco durante las operaciones de conmutación. Nuestros ingenieros de fábrica en Lugao Power Co., Ltd. Diseñe nuestra unidad principal de anillo con geometrías de contacto que consideren tanto el voltaje como la corriente simultáneamente. Así es como la clasificación de voltaje influye en el rendimiento dinámico.

• Capacidad de extinción de arco:A 12 kV, un interruptor-seccionador debe apagar un arco de aproximadamente 250 V por mm. A 24 kV, el voltaje del arco se duplica, lo que requiere velocidades de separación de contactos más rápidas y conductos de arco mejorados. Nuestra RMU utiliza interruptores en vacío de campo magnético axial para un rendimiento constante de hasta 40,5 kV.
• Capacidad de fabricación (corriente máxima):Las normas IEC exigen que una unidad principal de anillo resista corrientes de cierre de hasta 2,5 veces la corriente nominal de cortocircuito. Sin embargo, los voltajes más altos del sistema reducen la corriente de cierre permitida a menos que se aumente la presión de contacto. Lugao Power Co., Ltd. utiliza contactos de plata y tungsteno que mantienen una baja resistencia de contacto incluso con clasificaciones de 40,5 kV/1250 A.
• Sobretensiones de conmutación:Al conmutar cargas inductivas o capacitivas, las RMU de voltaje más alto generan sobretensiones de reencendido más severas. Nuestra fábrica equipa nuestra unidad principal de anillo con amortiguadores RC o descargadores de sobretensiones para redes superiores a 24 kV.
• Tasa de erosión de contacto:Para la misma cantidad de operaciones de interrupción de carga, una RMU de 36 kV erosionará los contactos un 40 % más rápido que una unidad de 12 kV si no se diseña adecuadamente. Nuestra fábrica utiliza material de contacto CuCr50 para minimizar la erosión, extendiendo la vida eléctrica a 10,000 operaciones.

A continuación se muestra una tabla comparativa que muestra cómo nuestro Lugao Power Co.,Ltd. La serie Ring Main Unit mantiene el rendimiento en todos los voltajes nominales y al mismo tiempo cumple o supera los requisitos de IEC 62271-100.

Nuestra fábrica ha realizado más de 2000 pruebas de rotura de carga en nuestra familia de unidades principales de anillo. Los datos confirman que con un diseño de contacto optimizado, una RMU de 40,5 kV puede lograr una confiabilidad de conmutación similar a la de una unidad de 12 kV. Lugao Power Co., Ltd. proporciona capacidades de cierre y corte en cortocircuito garantizadas para cada tensión nominal. Para aplicaciones críticas como parques eólicos o centros de datos, nuestra fábrica recomienda seleccionar una RMU con una clasificación de voltaje que incluya un margen de seguridad del 15 % sobre el voltaje nominal de la red para adaptarse a sobretensiones transitorias.

Qué sucede cuando se producen discrepancias en la clasificación de voltaje: modos de falla de campo en la unidad principal de Ring

La evidencia de campo del equipo de servicio de nuestra fábrica muestra que la discrepancia en la clasificación de voltaje es la segunda causa más común de falla de la unidad principal Ring después de una instalación incorrecta. Cuando una RMU con capacidad de 12 kV se conecta a un sistema de 24 kV, las consecuencias siguen una progresión de fallas predecible. Comprender estos modos de falla ayuda a los ingenieros a especificar correctamente desde el principio. Lugao Power Co., Ltd. ha documentado más de 150 casos de discrepancia en todo el mundo.

• Avería Dieléctrica (Fase a Tierra):La tensión del campo eléctrico se duplica, superando la rigidez dieléctrica del aislamiento. En un plazo de 6 a 12 meses, aparecen huellas carbonizadas en los aisladores de epoxi. Nuestra fábrica ha sido testigo de descargas disruptivas en bujes RMU que resultaron en el reemplazo completo del tablero.
• Falla de arco interno:La sobretensión provoca la ionización del aire residual dentro de los compartimentos de gas. Incluso las RMU aisladas con SF6 pierden capacidad dieléctrica si la tensión nominal se excede en un 30%. El análisis forense de nuestra fábrica reveló salpicaduras de cobre derretido debido a fallas de arco en unidades que no coinciden.
• Envejecimiento prematuro de TV/PT:Los transformadores de voltaje diseñados para clasificaciones más bajas se saturan magnéticamente, generando una corriente de excitación excesiva y sobrecalentándose. Esto conduce a una falla del aislamiento secundario. En un caso, el PT de una RMU de 12 kV explotó después de 8 meses en un sistema de 20 kV.
• Daños en el escudo del interruptor de vacío:Los gradientes de voltaje más altos aceleran el bombardeo de iones sobre la protección de vapor, lo que reduce la integridad del vacío. Nuestra fábrica descubrió que un interruptor de 12 kV utilizado a 24 kV perdió vacío dentro de 2000 operaciones en lugar de las 30 000 nominales.
• Problemas con el circuito de control:Los divisores capacitivos y los sensores de voltaje electrónicos producen señales incorrectas para los relés de protección, lo que provoca disparos molestos o fallas en el disparo. Lugao Power Co., Ltd. recomienda hacer coincidir los sensores de voltaje exactamente con la clasificación de la RMU.

Para cuantificar el riesgo, nuestra fábrica realizó pruebas de envejecimiento acelerado en muestras de la unidad principal de anillo a un voltaje nominal de 1,2x, 1,5x y 2,0x. Los resultados se resumen a continuación.

Nuestra fábrica recomienda encarecidamente verificar el voltaje máximo del sistema en condiciones normales y de contingencia antes de seleccionar una unidad principal de Ring. Lugao ofrece auditorías de voltaje in situ y puede suministrar RMU con aislamiento mejorado para redes propensas a aumentos de voltaje. No confíe únicamente en el voltaje de la placa de identificación; Siempre solicite informes de pruebas dieléctricas al fabricante.

Cómo seleccionar la tensión nominal correcta de la unidad principal de Ring para su red

Seleccionar la tensión nominal óptima para una unidad principal de anillo requiere un análisis de la tensión nominal de la red, la tensión operativa continua máxima, los niveles de sobretensión transitoria y la altitud. Nuestra fábrica en Lugao ha desarrollado un proceso de selección sistemático que garantiza que la RMU funcione durante más de 30 años. A continuación describimos una metodología paso a paso utilizada por nuestros ingenieros de sistemas de energía.

• Paso 1: Determine el voltaje más alto del sistema (Um).Para un sistema nominal de 10 kV, Um suele ser de 12 kV. Para 20 kV nominales, Um es 24 kV. Utilice siempre Um como tensión nominal de referencia para la RMU.
• Paso 2: tenga en cuenta la reducción de altitud.Por encima de los 1.000 m, el aislamiento del aire se debilita. Por cada 100 m por encima de 1000 m, reduzca la capacidad nominal de voltaje en un 1%. Nuestra fábrica proporciona RMU con corrección de altitud de hasta 4000 m.
• Paso 3: Evaluar la gravedad de la sobretensión del rayo.Las regiones con niveles isoceráunicos altos (>30 días de tormenta/año) requieren RMU con un BIL más alto. Lugao Power Co., Ltd. Ofrece aislamiento reforzado con pararrayos externos.
• Paso 4: considere futuras actualizaciones de la red.Si la red de distribución puede actualizarse de 12 kV a 24 kV dentro de 10 años, nuestra fábrica recomienda comprar una RMU de 24 kV pero operarla inicialmente a 12 kV. Esto prepara la inversión para el futuro.
• Paso 5: Verifique la compatibilidad del nivel de cortocircuito.Las RMU de voltaje más alto generalmente tienen clasificaciones de corriente de cortocircuito más bajas para el mismo tamaño físico. Valide que la corriente soportada nominal de corta duración (1 s) de la RMU exceda el nivel de falla del sistema.

Nuestra fábrica produce una matriz de clasificación de voltaje estándar para nuestra línea de productos Ring Main Unit. Consulte la siguiente tabla para una selección rápida.

Nuestra fábrica cuenta con un equipo de ingeniería de aplicaciones dedicado que puede ayudar con la selección de la clasificación de voltaje para cualquier unidad principal de Ring. Lugao Power Co., Ltd. También proporciona clasificaciones de placa de identificación personalizadas que coinciden con voltajes de red no estándar. Solicite siempre un certificado de prueba de resistencia a la tensión antes de finalizar la compra de su RMU. Nuestra fábrica realiza pruebas dieléctricas de rutina al 100% en cada RMU enviada.

Resumen y directrices prácticas de Lugao Power Co., Ltd.

Las clasificaciones de voltaje son el parámetro eléctrico más crítico que influye en el rendimiento de la unidad principal de Ring. Desde la coordinación del aislamiento hasta la conmutación de interrupción de carga y la confiabilidad a largo plazo, la clasificación de voltaje correcta garantiza la seguridad, reduce el costo total de propiedad y evita cortes no planificados. Nuestra fábrica ha resumido cinco conclusiones clave para ingenieros y especialistas en adquisiciones.

• Siempre haga coincidir el voltaje nominal de la RMU con el voltaje más alto del sistema (Um), no solo el voltaje nominal.
• Para redes con rayos frecuentes o sobretensiones de conmutación, especifique una unidad principal de anillo con un BIL un 20 % más alto que el mínimo requerido.
• Nunca opere una RMU por encima del 95% de su voltaje nominal continuamente; la descarga parcial se acelera dramáticamente más allá de este umbral.
• La altitud, el nivel de contaminación y la temperatura ambiente también afectan el rendimiento dieléctrico; consulte a Lugao Power Co.,Ltd. para curvas de reducción de potencia.
• Invierta en pruebas dieléctricas presenciadas en fábrica para verificar la capacidad de resistencia de voltaje de la RMU antes de la instalación.

La gama de unidades principales en anillo de nuestra fábrica incluye voltajes nominales de 6 kV a 40,5 kV, cada uno de ellos probado de acuerdo con los estándares internacionales. Al elegir Lugao Power Co., Ltd., obtiene acceso a soluciones de ingeniería que maximizan el tiempo de actividad de la red.Póngase en contacto con nuestra fábrica hoypara una evaluación de compatibilidad de voltaje y reciba una hoja de datos de RMU personalizada para su proyecto específico.
