¿Cómo manejan los disyuntores de alto voltaje los cortocircuitos y las sobrecargas?

En los sistemas de energía de alto voltaje, los cortocircuitos y las sobrecargas son sucesos inevitables que pueden causar daños catastróficos a los equipos, interrumpir el suministro de energía y poner en peligro al personal. El disyuntor de alto voltaje es el dispositivo de protección principal que debe detectar, interrumpir y aislar estas condiciones de falla en milisegundos. Pero, ¿cómo maneja exactamente un disyuntor de alto voltaje eventos eléctricos tan extremos? El proceso implica una secuencia sofisticada de detección, coordinación de relés, operación mecánica y extinción del arco. Cuando se produce un cortocircuito o una sobrecarga, la corriente puede aumentar a valores de 10 a 50 veces la corriente de funcionamiento normal, generando un inmenso estrés térmico y mecánico. ElDisyuntor de alto voltajeno sólo debe abrir sus contactos para romper el circuito sino también extinguir el arco eléctrico resultante de forma rápida y segura, evitando que se vuelva a encender. En Lugao Power Co., Ltd., nuestra fábrica ha estado fabricando disyuntores de alto voltaje durante más de 20 años y hemos refinado los mecanismos de interrupción para manejar corrientes de falla de hasta 80 kA a voltajes de hasta 550 kV.

El manejo de cortocircuitos y sobrecargas difiere tanto en la estrategia de detección como en la de interrupción. Una sobrecarga es una sobrecorriente moderada pero sostenida, generalmente de 1,2 a 2 veces la corriente nominal, que puede causar daños térmicos si se permite que persista. Los cortocircuitos son más graves, con corrientes que pueden superar 10 veces el valor nominal, creando fuerzas magnéticas masivas y energías de arco. El disyuntor de alto voltaje utiliza relés de protección para distinguir entre estos eventos e iniciar la respuesta adecuada. Para sobrecargas, el interruptor puede emplear un disparo retardado para permitir que se eliminen las sobrecargas temporales. Para cortocircuitos, el disyuntor debe funcionar instantáneamente, a menudo dentro de 2 a 3 ciclos (30 a 50 milisegundos). Este artículo explora los mecanismos detallados, desde la detección de fallas hasta la extinción del arco, que permiten que el disyuntor de alto voltaje maneje estas condiciones extremas de manera confiable. También compartimos especificaciones técnicas de la línea de productos de nuestra fábrica e ideas prácticas de mantenimiento.

Tabla de contenido

• 1. ¿Qué sucede dentro de un disyuntor de alto voltaje durante un cortocircuito?
• 2. ¿Cómo detecta y diferencia el disyuntor de alto voltaje entre sobrecargas y cortocircuitos?
• 3. ¿Cuáles son las especificaciones técnicas clave para la interrupción por fallas?
• 4. ¿Cómo pueden el mantenimiento y las pruebas garantizar un manejo confiable de fallas?
• Preguntas frecuentes (FAQ)
• Conclusión y Consulta del Sistema de Protección

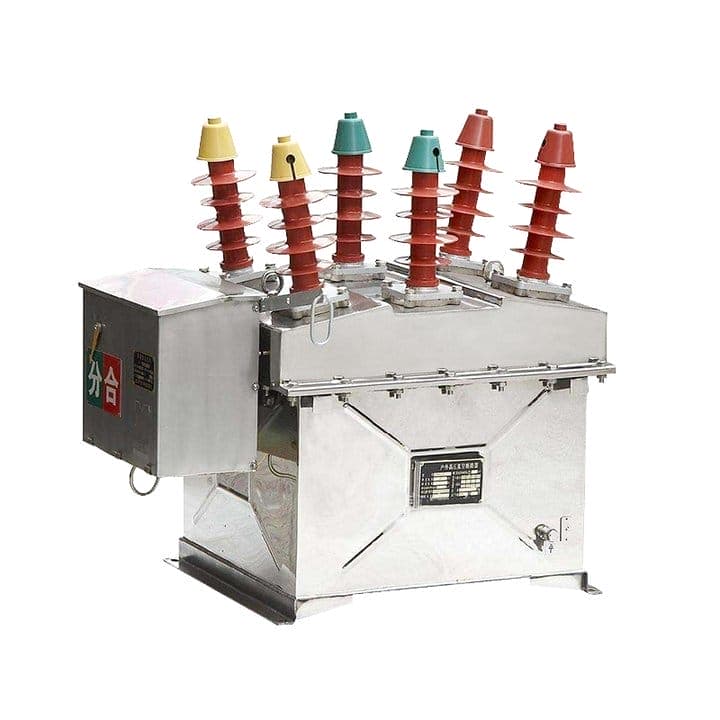

¿Qué sucede dentro de un disyuntor de alto voltaje durante un cortocircuito?

Cuando ocurre un cortocircuito, la corriente en el sistema de energía aumenta instantáneamente y el disyuntor de alto voltaje debe responder con extrema velocidad. La secuencia de eventos dentro del interruptor es un proceso mecánico y eléctrico finamente coreografiado. Al recibir una señal de disparo del relé de protección, el mecanismo operativo (de resorte, hidráulico o neumático) libera energía almacenada, lo que hace que el contacto móvil se separe del contacto fijo. En el momento de la separación, se forma un arco eléctrico a través del espacio de contacto, sostenido por la alta corriente de falla. Este arco genera temperaturas de 15.000 a 20.000 Kelvin, que vaporizarían los contactos y destruirían el interruptor si no se controla. Por lo tanto, el disyuntor de alto voltaje depende de un medio de extinción del arco (ya sea gas SF6, vacío o aceite) para enfriar y desionizar el arco, extinguiéndolo en el siguiente cruce por cero de la corriente. Todo el proceso desde el inicio de la falla hasta la interrupción de la corriente debe ocurrir dentro de 3 a 5 ciclos de energía (50 a 80 milisegundos).

Proceso detallado paso a paso dentro del disyuntor de alto voltaje durante un cortocircuito:

• Paso 1: Detección de fallas e iniciación del relé:Los transformadores de corriente (CT) detectan el aumento abrupto de corriente y envían una señal al relé de protección. El relé compara la corriente con la configuración de activación y determina si la falla es un cortocircuito o una sobrecarga. En caso de cortocircuito, el relé envía un comando de disparo instantáneo al interruptor.
• Paso 2: Activación del mecanismo operativo:La bobina de disparo se energiza, liberando el pestillo que sujeta el mecanismo operativo. En un interruptor accionado por resorte, el resorte libera e impulsa el contacto móvil a través de un sistema de articulación. En un martillo hidráulico, el aceite a alta presión se dirige a un pistón que mueve el contacto. Esta acción mecánica suele tardar entre 5 y 15 milisegundos.
• Paso 3: Separación de contactos y formación de arcos:A medida que el contacto móvil se aleja, un arco cierra la brecha. El arco es impulsado inicialmente por la alta corriente y las fuerzas magnéticas generadas. Los contactos de arco, hechos de materiales como cobre-tungsteno o plata-tungsteno, resisten la fusión pero aún experimentan una erosión significativa.
• Paso 4: extinción del arco:En un disyuntor de alto voltaje SF6, un mecanismo de soplado comprime el gas SF6 y lo dirige a través de una boquilla a lo largo del arco. El flujo de gas a alta velocidad elimina el calor y las partículas ionizadas, mientras que las moléculas electronegativas de SF6 capturan electrones libres, evitando la reionización. En un interruptor de vacío, el arco se extingue mediante la rápida difusión de vapor metálico en el ambiente de vacío.
• Paso 5: Interrupción cero actual:El arco se extingue en el siguiente cero de corriente (cuando la forma de onda de CA cruza cero). Después de la interrupción, la rigidez dieléctrica a través de los contactos abiertos debe recuperarse rápidamente para soportar el voltaje de recuperación transitorio (TRV) que aparece a través del espacio. El disyuntor debe permanecer abierto, evitando un nuevo disparo.

Para ilustrar la gravedad de un evento de cortocircuito, considere un sistema de 145 kV con una corriente de falla de 40 kA. La energía liberada en el arco puede superar los 100 MJ, suficiente para fundir 50 kg de cobre. Nuestro disyuntor de alto voltaje en Lugao está diseñado para manejar este tipo de eventos con una erosión de contacto mínima. El mecanismo de soplado de SF6 que empleamos se ha optimizado mediante dinámica de fluidos computacional (CFD) para garantizar que la velocidad del flujo de gas supere Mach 2 en la garganta de la boquilla, lo que garantiza una rápida extinción del arco. En las pruebas de tipo, nuestro disyuntor de alto voltaje interrumpió con éxito fallas de 40 kA a 145 kV durante 20 operaciones consecutivas sin ninguna degradación en el rendimiento. Este diseño robusto brinda a las empresas de servicios públicos la confianza de que su sistema estará protegido incluso en las condiciones de cortocircuito más severas.

¿Cómo detecta y diferencia el disyuntor de alto voltaje entre sobrecargas y cortocircuitos?

La capacidad de distinguir entre sobrecargas y cortocircuitos es crucial para el funcionamiento confiable de un sistema eléctrico. Una sobrecarga es una condición en la que la corriente excede el valor nominal pero no es una amenaza inmediata para el equipo y puede ser temporal (por ejemplo, arrancar un motor grande). Un cortocircuito es una falla grave que requiere reparación instantánea. El disyuntor de alto voltaje se basa en relés de protección, ya sean electromecánicos, de estado sólido o basados ​​en microprocesadores, para hacer esta distinción. Estos relés reciben entradas de corriente de transformadores de corriente (CT) y entradas de voltaje de transformadores de potencial (PT), y utilizan algoritmos específicos y características de tiempo-corriente para diferenciar entre las dos condiciones. Luego, el relé envía una señal de disparo al disyuntor de alto voltaje con el tiempo adecuado.

Cómo diferencia las averías el sistema de detección del Disyuntor de Alta Tensión:

• Protección de sobrecorriente de tiempo inverso (para sobrecargas):El relé utiliza una curva característica de tiempo inverso, donde el tiempo de disparo disminuye a medida que aumenta la corriente. Para una sobrecarga moderada (por ejemplo, 120 por ciento de la corriente nominal), el tiempo de disparo puede ser de varios segundos, lo que permite que pasen las sobrecargas temporales. Si la sobrecarga persiste, el relé dispara el disyuntor de alto voltaje para evitar daños térmicos.
• Protección instantánea contra sobrecorriente (para cortocircuitos):Para corrientes que exceden un umbral de activación alto (normalmente de 8 a 12 veces la corriente nominal), el relé funciona instantáneamente y envía una señal de disparo sin demora intencional. Esto garantiza que el disyuntor de alto voltaje se abra en un plazo de 20 a 30 milisegundos, lo que limita los daños al equipo.
• Protección de sobrecorriente direccional:En sistemas conectados en red, los fallos pueden ocurrir en cualquier dirección. Los relés direccionales utilizan entradas de corriente y voltaje para determinar la dirección de la falla, asegurando que solo se abra el disyuntor de alto voltaje más cercano a la falla, mientras que otros permanecen cerrados para mantener el flujo de energía.
• Protección de falla a tierra:Para fallas de línea única a tierra, que son comunes en sistemas de alto voltaje, se utiliza la detección de corriente residual. El relé controla la corriente homopolar, que es la suma de las corrientes trifásicas. Si la corriente de secuencia cero excede un umbral establecido, el relé dispara el disyuntor de alto voltaje.

Los sistemas modernos de disyuntores de alto voltaje utilizan relés numéricos con capacidades de comunicación, lo que permite el monitoreo remoto y la coordinación con otros disyuntores en la subestación. Estos relés también pueden almacenar registros de eventos y formas de onda de fallas, que son invaluables para el análisis posterior a una falla. Nuestra fábrica en Lugao Power Co., Ltd. proporciona un servicio integral de coordinación de relés de protección, asegurando que la configuración de nuestro disyuntor de alto voltaje se adapte de manera óptima a los requisitos de su sistema. Utilizamos software de coordinación estándar de la industria para simular diferentes escenarios de falla y verificar que la configuración del relé proporcione coordinación selectiva, lo que significa que solo opera el interruptor más cercano a la falla.

Un ejemplo práctico: en una línea de transmisión de 230 kV, el relé de protección de un disyuntor de alto voltaje se puede configurar para que se dispare a 1,2 veces la corriente nominal para una sobrecarga con un ajuste de dial de tiempo de 2 segundos, y a 12 veces la corriente nominal para un disparo instantáneo. Si arranca un motor grande, lo que provoca un aumento de corriente de 1,4 veces, el relé no se disparará porque la duración de la sobrecarga es corta. Sin embargo, si ocurre una falla entre fases, la corriente puede alcanzar 18 veces el valor nominal y el relé disparará el disyuntor de alto voltaje instantáneamente, eliminando la falla dentro de 3 ciclos. Esta coordinación selectiva es esencial para mantener la estabilidad del sistema y evitar interrupciones en cascada.Lugao Power Co., Ltd.proporciona una guía detallada de configuración de relés con cada disyuntor de alto voltaje, ayudando a las empresas de servicios públicos a lograr una coordinación óptima.

¿Cuáles son las especificaciones técnicas clave para la interrupción por fallas?

La capacidad de un disyuntor de alto voltaje para manejar cortocircuitos y sobrecargas está definida por un conjunto de especificaciones técnicas críticas. Estos parámetros determinan la clasificación de corriente de falla del interruptor, el tiempo de interrupción y la capacidad de voltaje de recuperación transitorio (TRV). Lugao Power Co., Ltd. fabrica una amplia gama de disyuntores de alto voltaje para diversos niveles de voltaje y condiciones de falla. La siguiente tabla resume las especificaciones clave de manejo de fallas para nuestros modelos más populares, que se utilizan en subestaciones de transmisión y distribución en todo el mundo. Todos los valores se someten a pruebas de tipo de acuerdo con las normas IEC 62271-100 y ANSI C37.09.

Además de las clasificaciones estándar, nuestra fábrica ofrece disyuntores de alto voltaje con capacidades mejoradas de interrupción de fallas. Por ejemplo, ofrecemos una versión de "alta velocidad" con un mecanismo operativo optimizado que reduce el tiempo de apertura en 5 milisegundos, lo cual es fundamental para aplicaciones de interruptores de generador. También ofrecemos una variante de conmutación de "banco de condensadores" con una clasificación TRV más alta para conmutar corrientes capacitivas. Todos nuestros disyuntores de alto voltaje están equipados con un mecanismo de soplado automático que reduce la energía operativa requerida para la interrupción de fallas en un 30 por ciento, lo que permite resortes más pequeños y una operación más confiable.

Para garantizar que nuestro disyuntor de alto voltaje cumpla con las clasificaciones de falla especificadas, cada unidad se somete a un programa integral de pruebas de fábrica. Esto incluye pruebas dieléctricas (frecuencia industrial e impulso de rayo), pruebas de cortocircuito en laboratorios independientes y pruebas de resistencia mecánica (más de 10.000 operaciones). Nuestra fábrica en Lugao Power Co., Ltd. proporciona un informe de prueba completo con cada envío, incluidos oscilogramas de pruebas de interrupción de fallas, lo que garantiza una trazabilidad completa. Para los clientes de servicios públicos, estos informes de prueba son esenciales para los estudios de planificación y coordinación de la red, y brindan la seguridad de que el disyuntor de alto voltaje funcionará como se espera cuando ocurra una falla.

¿Cómo pueden el mantenimiento y las pruebas garantizar un manejo confiable de fallas?

Incluso el mejor disyuntor de alto voltaje no podrá manejar un cortocircuito o una sobrecarga si no se mantiene adecuadamente. El manejo de fallas depende de la sincronización precisa de los componentes mecánicos, la integridad del medio de extinción del arco y el funcionamiento correcto de los relés y circuitos de control. Nuestra fábrica en Lugao Power Co., Ltd. ha desarrollado un programa de mantenimiento integral para nuestro disyuntor de alto voltaje, que incluye inspecciones periódicas, pruebas funcionales y análisis de diagnóstico. El mantenimiento regular no sólo garantiza que el interruptor funcionará cuando sea necesario, sino que también extiende su vida útil y reduce el riesgo de fallas catastróficas.

Prácticas de mantenimiento esenciales para un manejo confiable de fallas del disyuntor de alto voltaje:

• Medición del desgaste y erosión de los contactos:Después de una interrupción por cortocircuito, los contactos de arco pueden erosionarse. Nuestro diseño de disyuntor de alto voltaje incluye un indicador de desgaste que permite a los operadores estimar la vida útil restante del contacto. Recomendamos medir la resistencia de los contactos (usando un microóhmetro) anualmente y reemplazar los contactos cuando la resistencia aumente en más del 20 por ciento con respecto a la línea base.
• Monitoreo de densidad y humedad del gas SF6:La presión del gas SF6 debe mantenerse dentro del rango especificado para una extinción adecuada del arco. Un monitor de densidad rastrea continuamente la presión del gas y alerta a los operadores si se produce una fuga. Además, el contenido de humedad debe comprobarse semestralmente; si excede las 200 ppm, se debe filtrar o reemplazar el gas. Nuestra fábrica brinda un servicio de análisis y manejo de gas para todos nuestros disyuntores de alto voltaje.
• Prueba de sincronización del mecanismo operativo:Los tiempos de apertura y cierre del interruptor deben comprobarse anualmente mediante un analizador de temporización digital. Las desviaciones de más del 10 por ciento de los valores establecidos en fábrica pueden indicar desgaste mecánico o desalineación. Nuestro disyuntor de alto voltaje cuenta con un mecanismo operativo modular al que se le puede dar mantenimiento sin retirar el disyuntor de servicio.
• Pruebas de resistencia de aislamiento y factor de potencia:Se debe probar la integridad dieléctrica de las piezas aislantes (postes aisladores, casquillos y estructuras de soporte internas). Recomendamos realizar una prueba del factor de potencia (tan delta) cada tres años para detectar cualquier deterioro en las propiedades aislantes.

Para ilustrar la importancia del mantenimiento, consideremos el caso de una empresa de servicios públicos europea que experimentó un disyuntor de alto voltaje de 245 kV que no se disparó durante un cortocircuito, lo que provocó grandes daños a un transformador. Una investigación reveló que el mecanismo operativo del interruptor había acumulado humedad debido a un sello defectuoso y que la bobina de disparo estaba atascada. Posteriormente, la empresa de servicios públicos adoptó nuestra prueba de sincronización anual y control de humedad recomendados, y no han experimentado fallas similares en los últimos ocho años. Nuestra fábrica proporciona un libro de registro de mantenimiento detallado con cada disyuntor de alto voltaje y ofrecemos capacitación al personal de servicios públicos sobre los procedimientos de prueba y diagnóstico adecuados.

Para los clientes que requieren soporte integral, Lugao Power Co.,Ltd. ofrece un contrato de servicio que incluye una visita anual de un técnico capacitado en fábrica, pruebas de diagnóstico en el sitio y reemplazo de repuestos de emergencia. También ofrecemos una opción de monitoreo remoto que rastrea continuamente los parámetros clave del disyuntor de alto voltaje y envía alertas al centro de control de la empresa de servicios públicos si algún parámetro se sale del rango normal. Al invertir en mantenimiento regular y aprovechar nuestra experiencia en diagnóstico, las empresas de servicios públicos pueden garantizar que su disyuntor de alto voltaje manejará cortocircuitos y sobrecargas de manera confiable, protegiendo el sistema de energía y minimizando el tiempo de inactividad.

Preguntas frecuentes (FAQ)

Pregunta 1: ¿Cuál es la corriente máxima de cortocircuito que puede interrumpir un disyuntor de alto voltaje?

Respuesta: La corriente máxima de cortocircuito depende de la capacidad de corte nominal del interruptor, que se especifica en kA. Para nuestro disyuntor de alto voltaje serie LGB, la corriente de interrupción máxima varía desde 31,5 kA para los modelos de 72,5 kV hasta 63 kA para los modelos de 550 kV. Esta clasificación se basa en una corriente simétrica a la tensión nominal. El interruptor también puede interrumpir corrientes de falla asimétricas con un componente de CC, siempre que la corriente total no exceda la capacidad de diseño del interruptor. Para niveles de falla más altos, se pueden usar varios disyuntores en serie o se puede seleccionar un disyuntor de mayor clasificación. Nuestra fábrica ofrece un servicio de análisis de nivel de fallas para ayudar a seleccionar el disyuntor correcto para su sistema.

Pregunta 2: ¿Cómo extingue el arco el disyuntor de alto voltaje después de abrirse?

Respuesta: El disyuntor de alto voltaje utiliza un mecanismo de soplado que comprime el gas SF6 y lo dirige a través de una boquilla a lo largo del arco. El flujo de gas a alta velocidad enfría el arco y elimina las partículas ionizadas, mientras que las moléculas electronegativas de SF6 capturan electrones libres, evitando la reionización. El arco se extingue en el cruce por cero actual y la rigidez dieléctrica de la distancia de contacto se recupera rápidamente. Este proceso se repite para cada fase de forma independiente. Nuestro disyuntor de alto voltaje ha sido probado para garantizar una extinción confiable del arco en todas las condiciones de falla.

Pregunta 3: ¿Puede un disyuntor de alto voltaje manejar múltiples cortocircuitos sin necesidad de mantenimiento?

Respuesta: Sí, un disyuntor de alto voltaje está diseñado para manejar múltiples interrupciones por fallas antes de requerir mantenimiento. La cantidad de interrupciones de falla que puede manejar depende de la magnitud de la corriente de falla y del diseño del interruptor. Por ejemplo, nuestro disyuntor de alto voltaje puede manejar 20 interrupciones por cortocircuito de potencia completa sin reemplazo de contactos. Sin embargo, para corrientes de falla más bajas, el número de interrupciones puede ser significativamente mayor. Recomendamos monitorear el desgaste de los contactos utilizando el indicador de desgaste y programar el mantenimiento en función de la corriente de falla acumulada interrumpida. Nuestra fábrica proporciona una calculadora de mantenimiento para ayudar con esta planificación.

Pregunta 4: ¿Cuál es la diferencia entre un cortocircuito y una sobrecarga en términos de funcionamiento del disyuntor de alto voltaje?

Respuesta: Un cortocircuito es una falla de alta corriente que requiere una interrupción instantánea, generalmente dentro de 3 a 5 ciclos, para evitar daños al equipo. Una sobrecarga es una sobrecorriente moderada que no es inmediatamente peligrosa, y el relé del disyuntor puede permitir que persista durante unos segundos o minutos para permitir que se eliminen las sobrecargas temporales. El disyuntor de alto voltaje funciona más rápido en cortocircuitos que en sobrecargas. Para sobrecargas, el interruptor puede estar equipado con una característica de disparo térmica o de tiempo inverso. Nuestras configuraciones de relés de protección están optimizadas para distinguir entre estas dos condiciones, asegurando la respuesta correcta.

Pregunta 5: ¿Con qué frecuencia se debe probar el disyuntor de alto voltaje para determinar su rendimiento en el manejo de fallas?

Respuesta: Recomendamos una prueba integral del rendimiento de manejo de fallas del disyuntor de alto voltaje al menos una vez al año, incluidas pruebas de sincronización, medición de la resistencia de contacto y análisis de gas SF6. Para interruptores que operan con frecuencia o que están ubicados en ambientes hostiles, se recomienda realizar pruebas más frecuentes (cada 6 meses). Además, después de cualquier interrupción por falla importante (más del 50 por ciento de la capacidad de corte nominal), se debe inspeccionar y probar el interruptor. Nuestra fábrica proporciona un procedimiento de prueba detallado y ofrece servicios de prueba de campo para todos nuestros productos de disyuntores de alto voltaje.

Conclusión: garantice una protección confiable contra fallas con un disyuntor de alto voltaje

Los disyuntores de alto voltaje son la defensa de primera línea contra cortocircuitos y sobrecargas en los sistemas de energía. Su capacidad para detectar, interrumpir y aislar condiciones de falla de manera rápida y confiable es fundamental para la estabilidad del sistema, la protección de los equipos y la seguridad del personal. Como hemos explicado, el proceso implica una coordinación precisa de los relés, una acción mecánica rápida y una extinción avanzada del arco utilizando gas SF6. Las especificaciones técnicas y las prácticas de mantenimiento que hemos descrito garantizan que su disyuntor de alto voltaje funcionará cuando más importa. En Lugao Power Co., Ltd., nuestra fábrica ha diseñado una amplia gama de disyuntores de alto voltaje que cumplen con los más altos estándares internacionales y están respaldados por décadas de experiencia en la industria energética.
