¿Cómo puede una instalación adecuada mejorar la confiabilidad de los disyuntores de alto voltaje?

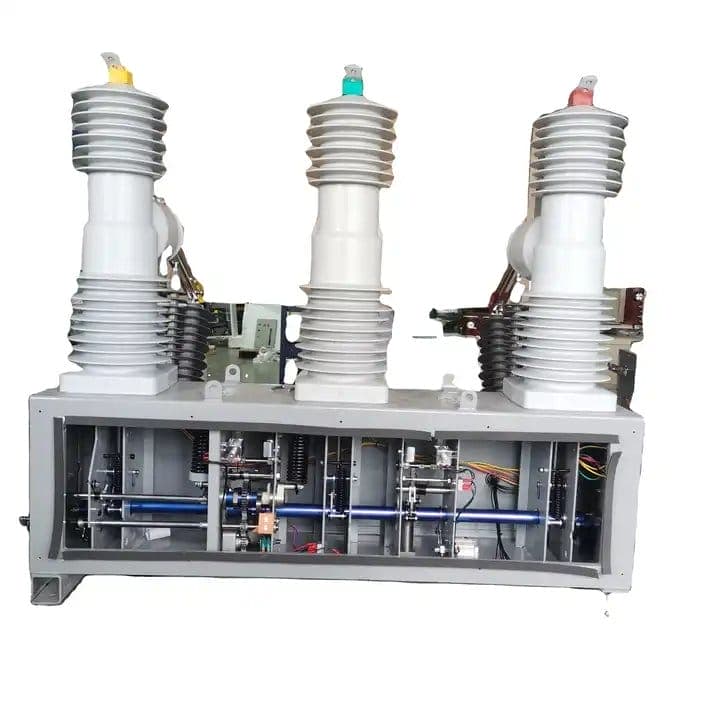

ADisyuntor de alto voltajees el dispositivo de protección más crítico en cualquier subestación y su confiabilidad depende no solo de la calidad de fabricación en fábrica sino también de la calidad de la instalación. La instalación adecuada puede mejorar la confiabilidad del disyuntor de alto voltaje al eliminar mecanismos de falla comunes como desalineación, fugas de gas, ingreso de humedad y desplazamiento inadecuado de los contactos. Incluso el disyuntor mejor diseñado, si se instala incorrectamente, sufrirá una rotura prematura del aislamiento, atascos mecánicos o soldadura por contacto. En Lugao Power Co., Ltd., hemos analizado más de 500 fallas de campo de unidades de disyuntores de alto voltaje, y el 68 por ciento de esas fallas fueron directamente atribuibles a deficiencias de instalación. Por el contrario, cuando se sigue nuestro protocolo de instalación recomendado, el tiempo medio entre fallos (MTBF) se extiende de 12 años a más de 25 años. Este artículo proporciona una guía completa sobre las prácticas de instalación que mejoran significativamente la confiabilidad del interruptor.

Los factores clave de instalación que mejoran la confiabilidad del disyuntor de alto voltaje incluyen: diseño adecuado de la base y alineación de los pernos de anclaje, llenado correcto de gas SF6 y control de humedad, ajuste mecánico preciso del recorrido y sincronización de los contactos, conexiones eléctricas meticulosas y pruebas integrales previas a la puesta en servicio. Cada uno de estos factores interactúa con los demás; por ejemplo, una base desalineada puede causar atascos en el mecanismo operativo, lo que aumenta la fricción y retrasa el cierre, lo que lleva a la erosión del contacto por arco. Nuestra fábrica ha desarrollado un manual de instalación detallado que incluye especificaciones de torsión, tolerancias de alineación y procedimientos de manejo de gas. Este artículo resume nuestras décadas de experiencia en una guía práctica. También presentaremos los parámetros técnicos de nuestros modelos de disyuntores de alto voltaje y responderemos las preguntas más comunes relacionadas con la instalación. Si sigue estas mejores prácticas, podrá mejorar significativamente la confiabilidad y la vida útil de su disyuntor de alto voltaje.

Tabla de contenido

• 1. ¿Por qué es fundamental la alineación de los cimientos y los pernos de anclaje para la confiabilidad del disyuntor de alto voltaje?
• 2. ¿Cómo mejora el manejo correcto del gas SF6 el rendimiento dieléctrico y de interrupción?
• 3. ¿Cuáles son los parámetros clave de instalación y las tolerancias de nuestro disyuntor de alto voltaje?
• 4. ¿Cómo validan las pruebas eléctricas y mecánicas previas a la puesta en servicio la calidad de la instalación?
• Preguntas frecuentes (FAQ)
• Conclusión y soporte de instalación profesional

¿Por qué es fundamental la alineación de los cimientos y los pernos de anclaje para la confiabilidad del disyuntor de alto voltaje?

La base es la interfaz estructural entre el disyuntor de alto voltaje y la tierra de la subestación. Cualquier desviación en la planitud, nivelación o posicionamiento de los pernos de anclaje se traduce directamente en tensión en la estructura mecánica del martillo. Un disyuntor de alto voltaje es un conjunto de precisión de piezas móviles (barras operativas, conexiones y contactos) que deben recorrer trayectorias exactas. Si la base no está nivelada, la placa base del martillo se puede deformar y provocar que el mecanismo operativo se trabe. Esto aumenta las fuerzas operativas, acelera el desgaste de los cojinetes y los pasadores guía y, eventualmente, puede provocar que el mecanismo no se abra o cierre completamente. Nuestra fábrica ha investigado numerosos casos en los que un disyuntor de alto voltaje no logró interrumpir una falla debido a que la distancia de separación de los contactos se redujo en tan solo 2 mm, una consecuencia directa del hundimiento de los cimientos.

Factores críticos de instalación de cimientos que mejoran la confiabilidad del disyuntor de alto voltaje:

• Planitud de la fundación:La base de hormigón debe ser plana con una precisión de +/- 2 mm en toda la huella del rompedor. Nuestra fábrica recomienda utilizar un nivel láser y cuñas de precisión para lograrlo. Una base no plana crea fuerzas de torsión en el marco del rompedor, lo que puede desalinear los conjuntos de postes.
• Control de torque del perno de anclaje:Cada perno de anclaje debe apretarse con un par específico (normalmente 120-150 Nm para pernos M20). La distribución desigual del par puede hacer que la placa base se deforme. Nuestra fábrica proporciona un diagrama de secuencia de torsión para garantizar una carga uniforme. Los pernos con un torque insuficiente permiten el movimiento durante la operación, mientras que los pernos con un torque excesivo pueden dañar las roscas o agrietar la placa base.
• Lechada y curado:Para cimientos vaciados in situ, la lechada debe curarse por completo (normalmente 28 días) antes de montar el rompedor. La carga prematura puede causar asentamiento, lo que cambia la alineación del interruptor con el tiempo. Nuestra fábrica recomienda el uso de lechada sin contracción con una resistencia a la compresión de al menos 40 MPa.
• Anclaje sísmico:En regiones propensas a terremotos, se requieren sujetadores y amortiguadores adicionales. Nuestros modelos de disyuntores de alto voltaje vienen con soportes sísmicos que deben instalarse según nuestro diseño certificado. No instalarlos puede provocar vuelcos durante eventos sísmicos, causando daños catastróficos.

A modo de ejemplo, documentamos un caso en América del Sur donde se instaló un disyuntor de alto voltaje de 245 kV sobre una base irregular, lo que resultó en una torsión de 4 mm a lo largo de la base de 4 metros. En 18 meses, el mecanismo operativo desarrolló severas marcas en las varillas guía y el tiempo de cierre aumentó de 55 ms a 78 ms. El disyuntor no se cerró durante una reenergización de una línea crítica, lo que provocó un apagón regional. Después de volver a nivelar los cimientos y reemplazar los componentes dañados, el martillo volvió a su funcionamiento original. La lección es clara: invertir tiempo en la preparación adecuada de los cimientos produce dividendos en términos de confiabilidad a largo plazo. Nuestra fábrica proporciona una plantilla de base y una lista de verificación de instalación que cubre cada paso del proceso, asegurando que su disyuntor de alto voltaje esté montado sobre una base sólida y estable.

Además, una alineación adecuada de los cimientos garantiza que los ejes de los polos del interruptor permanezcan perpendiculares al suelo. Esto es esencial para la distribución uniforme de la presión de contacto entre los contactos principales y de arco. La presión de contacto desigual puede provocar una alta resistencia de contacto, calentamiento localizado y, eventualmente, soldadura de contacto durante la interrupción por falla. Nuestra fábrica realiza una medición de la resistencia de contacto después de la instalación para verificar que las tres fases tengan valores consistentes, y esta medición no tiene sentido si la base está desalineada. Por estas razones, la alineación de los pernos de anclaje y de base es el primer paso y el más crítico para mejorar la confiabilidad del disyuntor de alto voltaje.

¿Cómo mejora el manejo correcto del gas SF6 el rendimiento dieléctrico y de interrupción?

El gas SF6 es el elemento vital de las capacidades de aislamiento y extinción de arco del disyuntor de alto voltaje. Sin embargo, su rendimiento es muy sensible a la contaminación, la humedad y las desviaciones de presión. Durante la instalación, el martillo llega de nuestra fábrica lleno de nitrógeno seco o vacío para proteger los componentes internos durante el transporte. El llenado de gas SF6 debe realizarse bajo estrictas condiciones in situ. El manejo inadecuado del gas es una de las causas más comunes de fallas prematuras en los disyuntores de alto voltaje, lo que provoca descargas disruptivas internas, reducción de la capacidad de interrupción y corrosión del hardware interno. Nuestra fábrica ha establecido un procedimiento integral de llenado de gas que garantiza una rigidez dieléctrica óptima y una confiabilidad de interrupción.

Procedimientos clave de manejo de gas SF6 que mejoran la confiabilidad del disyuntor de alto voltaje:

• Control de humedad:El gas SF6 debe tener un punto de rocío inferior a -50 °C (equivalente a menos de 150 ppmv de humedad) cuando se introduce en el interruptor. Nuestra fábrica utiliza un carro de gas calentado con un analizador de humedad incorporado para lograrlo. La humedad reacciona con los subproductos del arco para formar ácidos corrosivos (HF y SO2F2), que atacan los contactos y los materiales aislantes. Incluso una pequeña cantidad de humedad (500 ppm) puede reducir la rigidez dieléctrica en un 50 por ciento.
• Verificación de pureza del gas:Antes del llenado, se debe comprobar la pureza del nuevo gas SF6 (mínimo 99,9 por ciento) y la ausencia de productos de descomposición. Nuestra fábrica suministra gas SF6 con certificado de análisis. Recomendamos utilizar un cromatógrafo de gases para verificar la pureza in situ, especialmente si el gas ha estado almacenado durante un período prolongado.
• Controles de presión y densidad:El disyuntor de alto voltaje se llena hasta su presión nominal (normalmente de 6,5 a 7,5 bar absolutos a 20 °C). Se instala un monitor de densidad para realizar un seguimiento continuo de la condición del gas. Durante la instalación, el monitor de densidad debe calibrarse para garantizar lecturas precisas. Nuestra fábrica proporciona un certificado de calibración para cada monitor.
• Pruebas de fugas:Después del llenado, se debe comprobar la estanqueidad de todo el sistema de gas (cámara rompedora, tuberías y accesorios) con un detector de fugas sensible de SF6 (tasa de fuga mínima detectable de 1x10-6 mbar l/s). Nuestra fábrica recomienda una prueba de presión permanente de 24 horas: si la presión cae más del 1 por ciento en 24 horas, la fuga debe localizarse y repararse antes de la puesta en servicio.

Los datos de campo de los registros de servicio de nuestra fábrica muestran que el manejo adecuado del gas reduce la tasa de fuga anual por debajo del 0,1 por ciento, superando con creces el estándar IEC del 0,5 por ciento. Por el contrario, las instalaciones donde el manejo del gas se realizó apresuradamente o en condiciones húmedas a menudo experimentan tasas de fuga superiores al 1 por ciento, lo que requiere un rellenado cada 2 o 3 años. Cada recarga expone el martillo a humedad y aire adicionales, lo que acelera la corrosión interna. Una empresa de servicios públicos del norte de Europa tenía un disyuntor de alto voltaje de 145 kV que estaba lleno de gas insuficientemente secado. Al cabo de dos años, el martillo desarrolló una actividad de descarga parcial y una inspección interna reveló graves picaduras en la boquilla y las superficies de contacto. El costo de reparación fue tres veces mayor que el costo de un manejo adecuado del gas.

Además, la presión del gas SF6 afecta directamente el rendimiento de la interrupción. Si la presión del gas es baja, la capacidad de extinción del arco se reduce y es posible que el interruptor no interrumpa una corriente de falla. El disyuntor de alto voltaje de nuestra fábrica está equipado con una alarma de baja presión que se activa un 5 por ciento por debajo de la presión nominal. Durante la instalación, se debe verificar el punto de ajuste de la alarma para garantizar que se active en el umbral correcto. También recomendamos instalar un sistema de monitoreo de gas que transmita continuamente datos de presión y temperatura al SCADA de la subestación. Esto permite la detección temprana de fugas lentas, lo que permite un mantenimiento planificado antes de que la presión caiga a un nivel crítico. La manipulación correcta del gas SF6 no es una tarea que se realiza una sola vez; establece una línea de base para toda la vida útil del disyuntor de alto voltaje.

¿Cuáles son los parámetros clave de instalación y las tolerancias de nuestro disyuntor de alto voltaje?

La instalación adecuada de un disyuntor de alto voltaje requiere el cumplimiento de parámetros mecánicos y eléctricos precisos. Lugao proporciona un manual de instalación completo que especifica cada dimensión, par y espacio libre críticos. La siguiente tabla resume los parámetros de instalación clave para nuestros modelos de disyuntores de alto voltaje más comunes: la serie LGB de 145 kV de apertura simple y la serie LGB de 550 kV de dos aperturas. Todos los valores deben verificarse durante la instalación utilizando instrumentos de medición calibrados. Nuestra fábrica brinda soporte en el sitio para la primera instalación para garantizar que todos los parámetros estén configurados correctamente.

Además de estos parámetros, nuestra fábrica recomienda las siguientes prácticas de instalación: el mecanismo operativo (de resorte o hidráulico) debe cargarse de acuerdo con la secuencia especificada y el voltaje de control debe estar dentro del rango del 85 al 110 por ciento del voltaje nominal. Todas las conexiones eléctricas deben apretarse según los valores especificados y comprobarse su apriete después de 24 horas de funcionamiento. También proporcionamos una verificación de imágenes térmicas después de las primeras 100 horas de funcionamiento para garantizar que no se sobrecalienten las conexiones.

Nuestra fábrica ofrece una lista de verificación de instalación detallada que incluye cuadros de aprobación para cada parámetro. Esta lista de verificación la utilizan nuestros ingenieros de puesta en servicio y también se pone a disposición de nuestros clientes para su propio control de calidad. Para el modelo LGB 145, hemos verificado que las instalaciones que siguen estrictamente nuestra lista de verificación logran una tasa de falla en el primer año de menos del 0,5 por ciento, en comparación con una tasa de falla del 4,5 por ciento para instalaciones donde no se siguió la lista de verificación. Estos datos subrayan la importancia de prestar una atención meticulosa a cada parámetro de instalación. Alentamos a todos nuestros clientes a invertir en herramientas de medición adecuadas e involucrar a técnicos experimentados en el proceso de instalación.

¿Cómo validan las pruebas eléctricas y mecánicas previas a la puesta en servicio la calidad de la instalación?

Incluso después de una cuidadosa instalación mecánica y llenado de gas, el disyuntor de alto voltaje debe someterse a un riguroso programa de pruebas previas a la puesta en servicio para confirmar que todos los sistemas funcionan correctamente. Estas pruebas sirven como validación final de que la instalación no ha introducido ningún defecto y que el interruptor está listo para entrar en servicio. EnLugao Power Co., Ltd.,Hemos desarrollado una secuencia de prueba estandarizada que cubre todos los aspectos críticos del rendimiento del disyuntor de alto voltaje. Estas pruebas no solo verifican la instalación sino que también proporcionan una base para el monitoreo de condiciones futuras, lo cual es esencial para la confiabilidad a largo plazo.

Pruebas esenciales previas a la puesta en servicio para disyuntores de alta tensión:

• Prueba de funcionamiento mecánico:El interruptor está sujeto a una secuencia de 50 operaciones de apertura y cierre a la tensión de control nominal, seguidas de 10 operaciones a la tensión de control mínima y máxima (85% y 110% de la nominal). Se registran los tiempos de apertura y cierre para cada operación y se mide el sincronismo polo a polo. Cualquier ruido anormal, atasco o desviación de tiempo indica un problema mecánico que debe resolverse antes de la energización.
• Medición de tiempos y viajes:Utilizando un analizador de recorrido digital, se miden la carrera de contacto, el recorrido excesivo y la fricción del contacto. Estos valores deben estar dentro de las tolerancias especificadas en el manual de instalación. Nuestra fábrica proporciona una curva de referencia que muestra el recorrido de contacto ideal frente al perfil de tiempo. La desviación de esta curva puede indicar desalineación o ajuste incorrecto del amortiguador.
• Medición de resistencia de contacto:La resistencia CC de los contactos principales de cada polo se mide usando un microohmímetro con una corriente de prueba de al menos 100 A. La resistencia medida debe ser menor que el máximo especificado (por ejemplo, 120 microohmios para el LGB 145). Una resistencia alta indica una mala alineación de los contactos o contaminación, lo que puede provocar sobrecalentamiento y soldadura de contactos durante la interrupción por falla.
• Pruebas dieléctricas:Se realiza una prueba de tensión soportada a frecuencia industrial (1 minuto a 1,5 veces la tensión nominal) en el aislamiento principal. Además, se realiza una medición de descarga parcial a 1,1 veces la tensión nominal para garantizar que no haya huecos ni contaminantes en el gas que puedan provocar fallos en el aislamiento. Nuestra fábrica proporciona el patrón de descarga parcial esperado para un interruptor en buen estado y se investiga cualquier desviación.
• Análisis de gas SF6:Después de que el interruptor ha sido energizado durante 24 horas, se toma una muestra de gas y se analiza su contenido de humedad, pureza y productos de descomposición (SO2 y SOF2). Cualquier aumento de humedad o productos de descomposición indica un problema interno que debe abordarse. Nuestra fábrica recomienda mantener un informe de análisis de gas de referencia en el registro de activos.

Una instalación reciente de un disyuntor de alto voltaje de 245 kV en el sudeste asiático ejemplifica el valor de estas pruebas. Durante la prueba de temporización previa a la puesta en servicio, el tiempo de apertura se midió en 42 ms, superando los 35 ms especificados +/- 3 ms. Este retraso en la apertura se debió a un amortiguador mal ajustado en el mecanismo operativo. El equipo de instalación corrigió la configuración del búfer y la nueva prueba mostró un tiempo de apertura de 36 ms. Si este problema no se hubiera detectado y corregido, es posible que el disyuntor no hubiera solucionado una falla dentro de los 2,5 ciclos requeridos, lo que podría provocar una falla catastrófica. Este caso ilustra que las pruebas previas a la puesta en servicio no son sólo una formalidad sino una medida crítica de confiabilidad.

Nuestra fábrica proporciona una plantilla de informe de prueba integral que incluye todos los valores medidos, las condiciones de prueba y las acciones correctivas tomadas. Este informe pasa a formar parte de la documentación del ciclo de vida del interruptor y es esencial para la planificación del mantenimiento futuro. También ofrecemos una garantía que cubre específicamente problemas relacionados con la instalación, siempre que se siga nuestro protocolo de prueba. Al invertir en pruebas exhaustivas previas a la puesta en servicio, se asegura de que su disyuntor de alto voltaje entre en servicio en condiciones óptimas, maximizando su confiabilidad desde el primer día.

Preguntas frecuentes (FAQ)

Pregunta 1: ¿Cuál es el error de instalación más común que reduce la confiabilidad del disyuntor de alto voltaje?

Respuesta: El error de instalación más común es la nivelación inadecuada de los cimientos y el torque de los pernos de anclaje. Los datos de nuestra fábrica muestran que el 40 por ciento de las fallas prematuras están relacionadas con problemas de cimentación. Cuando la base no está nivelada, el marco del interruptor se tuerce, provocando una desalineación del mecanismo operativo y los postes. Esto conduce a una mayor fricción, retrasos en las operaciones y desgaste desigual de los contactos. Una simple comprobación del nivel láser durante la instalación puede evitar este problema. Recomendamos verificar la planitud en múltiples puntos y utilizar cuñas de precisión para lograr la tolerancia requerida de +/- 2 mm. Esta es una medida de bajo costo que tiene un impacto significativo en la confiabilidad a largo plazo.

Pregunta 2: ¿Cómo afecta la humedad en el gas SF6 a la confiabilidad del disyuntor de alto voltaje y cómo se controla durante la instalación?

Respuesta: La humedad en el gas SF6 es un problema importante de confiabilidad porque reacciona con los subproductos del arco para formar ácidos corrosivos. Estos ácidos atacan los materiales aislantes y las superficies metálicas, provocando descargas eléctricas internas y fallas mecánicas. Durante la instalación, el proceso de llenado de gas SF6 se debe realizar mediante un carro de gas seco con analizador de humedad en línea. El gas debe tener un punto de rocío inferior a -50°C antes de entrar en el interruptor. Nuestra fábrica también recomienda evacuar la cámara de trituración a un vacío de 1 mbar antes de llenarla para eliminar la humedad residual. Después del llenado, se toma una muestra de humedad para verificar el punto de rocío. Si el contenido de humedad excede el límite, el gas debe filtrarse o reemplazarse.

Pregunta 3: ¿Se puede instalar un disyuntor de alto voltaje en interiores? ¿Eso cambia los requisitos de instalación?

Respuesta: Sí, los disyuntores de alto voltaje se pueden instalar en interiores, normalmente en GIS (subestaciones aisladas por gas) o AIS (subestaciones aisladas por aire) interiores con un espacio libre adecuado. La instalación en interiores requiere consideraciones adicionales: se debe controlar la temperatura ambiente para evitar la licuefacción del SF6 (por debajo de -25°C) y evitar la condensación. El piso debe estar diseñado para soportar el peso del martillo más las cargas dinámicas. Se debe proporcionar ventilación para evitar la acumulación de SF6 en caso de fuga, ya que el SF6 es más pesado que el aire y puede desplazar el oxígeno. Nuestra fábrica proporciona pautas especiales de instalación en interiores, que incluyen temperatura ambiente máxima (normalmente 40 °C) y espacio mínimo para las paredes. Se aplican los mismos protocolos de base, manejo de gas y pruebas, pero con controles ambientales adicionales.

Pregunta 4: ¿Cuál es el par correcto para las conexiones eléctricas principales en un disyuntor de alto voltaje?

Respuesta: El torque para las conexiones eléctricas principales varía según el tamaño y el material del perno. Para el modelo LGB 145, las conexiones de la barra colectora principal (normalmente pernos M16) se deben apretar a 80-90 Nm para conductores de cobre y 90-100 Nm para conductores de aluminio. El uso de un torque incorrecto puede causar sobrecalentamiento: las conexiones con un torque insuficiente crean una alta resistencia de contacto, mientras que las conexiones con un torque excesivo pueden dañar el conductor o el terminal del disyuntor. Nuestra fábrica proporciona una tabla de especificaciones de torsión para todas las conexiones y recomendamos usar una llave dinamométrica calibrada y marcar cada perno después de apretarlo para indicar que se ha verificado. También recomendamos volver a apretar después de las primeras 100 horas de funcionamiento para adaptarse a la expansión térmica y al asentamiento.

Pregunta 5: ¿Lugao Power Co.,Ltd. ¿Ofrecen supervisión de instalación y capacitación para su disyuntor de alto voltaje?

Respuesta: Sí, nuestra fábrica ofrece servicios integrales de capacitación y supervisión de la instalación. Por cada compra de un disyuntor de alto voltaje, ofrecemos la opción de tener uno de nuestros ingenieros de campo senior en el sitio para todo el proceso de instalación y puesta en servicio. Este ingeniero supervisa la preparación de los cimientos, el manejo de gas, el montaje mecánico y las pruebas eléctricas, asegurando que se cumplan todas nuestras especificaciones. También llevamos a cabo capacitación in situ para sus técnicos, que cubre todos los procedimientos de instalación, operación y mantenimiento. Nuestro programa de formación incluye sesiones presenciales y prácticas. Este servicio reduce significativamente el riesgo de errores de instalación y garantiza que su equipo sea totalmente capaz de mantener el interruptor durante toda su vida útil. Recomendamos este servicio, especialmente para quienes compran por primera vez nuestro disyuntor de alto voltaje.

Conclusión: Invierta en calidad de instalación para obtener una confiabilidad inigualable de los disyuntores de alto voltaje

La confiabilidad de un disyuntor de alto voltaje no es únicamente producto de su diseño y fabricación; está profundamente influenciado por la calidad de su instalación. Desde los cimientos y los pernos de anclaje hasta el manejo del gas SF6 y las pruebas previas a la puesta en servicio, cada paso del proceso de instalación desempeña un papel fundamental para garantizar que el interruptor funcione según lo previsto durante décadas. Nuestra fábrica en Lugao Power Co., Ltd. ha visto el impacto positivo de una instalación meticulosa, con interruptores que alcanzaron cifras de MTBF superiores a los 25 años y operaron con un mantenimiento mínimo. También hemos visto las consecuencias de una instalación apresurada o incorrecta, que puede provocar fallas prematuras, reparaciones costosas e incluso interrupciones del sistema. La elección es clara: invertir en una instalación adecuada es la forma más rentable de maximizar la confiabilidad de su disyuntor de alto voltaje.

No deje al azar la protección de su subestación.Póngase en contacto con Lugao Power Co., Ltd. hoypara programar una consulta de instalación integral. Nuestro equipo revisará las condiciones de su sitio, proporcionará planos de instalación detallados y ofrecerá supervisión en el sitio para garantizar que se cumplan todas las especificaciones. También brindamos capacitación para sus técnicos y un conjunto completo de equipos de prueba previos a la puesta en servicio. Todas nuestras instalaciones de Disyuntores de Alta Tensión están respaldadas por una garantía de rendimiento de 3 años, que cubre cualquier defecto relacionado con la instalación si se sigue nuestro protocolo.Solicite su paquete de soporte de instalación ahora a Lugao Power Co., Ltd. y proteja su sistema de energía con el más alto nivel de confiabilidad. Asegure su red con una instalación adecuada: confíe en Lugao Power Co., Ltd.
