¿Qué es una unidad principal en anillo (RMU) y por qué es esencial para los sistemas modernos de distribución de energía de media tensión?

A Unidad principal de anillo (RMU)es una solución de aparamenta de media tensión compacta, sellada y altamente confiable utilizada en redes de distribución de energía urbanas e industriales. Desempeña un papel fundamental para garantizar el suministro de energía ininterrumpida, el aislamiento seguro y el funcionamiento flexible de la red en sistemas de distribución tipo anillo.

En esta guía completa, exploramos cómo funcionan las unidades principales de anillo, sus componentes principales, clasificaciones de voltaje, especificaciones técnicas, escenarios de instalación, estándares de seguridad y cómo les gustan a los fabricantes.Poder Lugaoestán dando forma al futuro de las soluciones RMU inteligentes y respetuosas con el medio ambiente.

Tabla de contenido

• 1. ¿Qué es una unidad principal en anillo?
• 2. ¿Cómo funciona una unidad principal en anillo?
• 3. Tipos de unidades principales de anillo
• 4. Componentes principales de una RMU
• 5. Especificaciones técnicas y clasificaciones de voltaje
• 6. Aplicaciones de las RMU
• 7. Ventajas de utilizar aparamenta RMU
• 8. Consideraciones de instalación y mantenimiento
• 9. ¿Por qué elegir las unidades principales Lugao Power Ring?
• 10. Tendencias futuras en tecnología RMU inteligente
• 11. Preguntas frecuentes

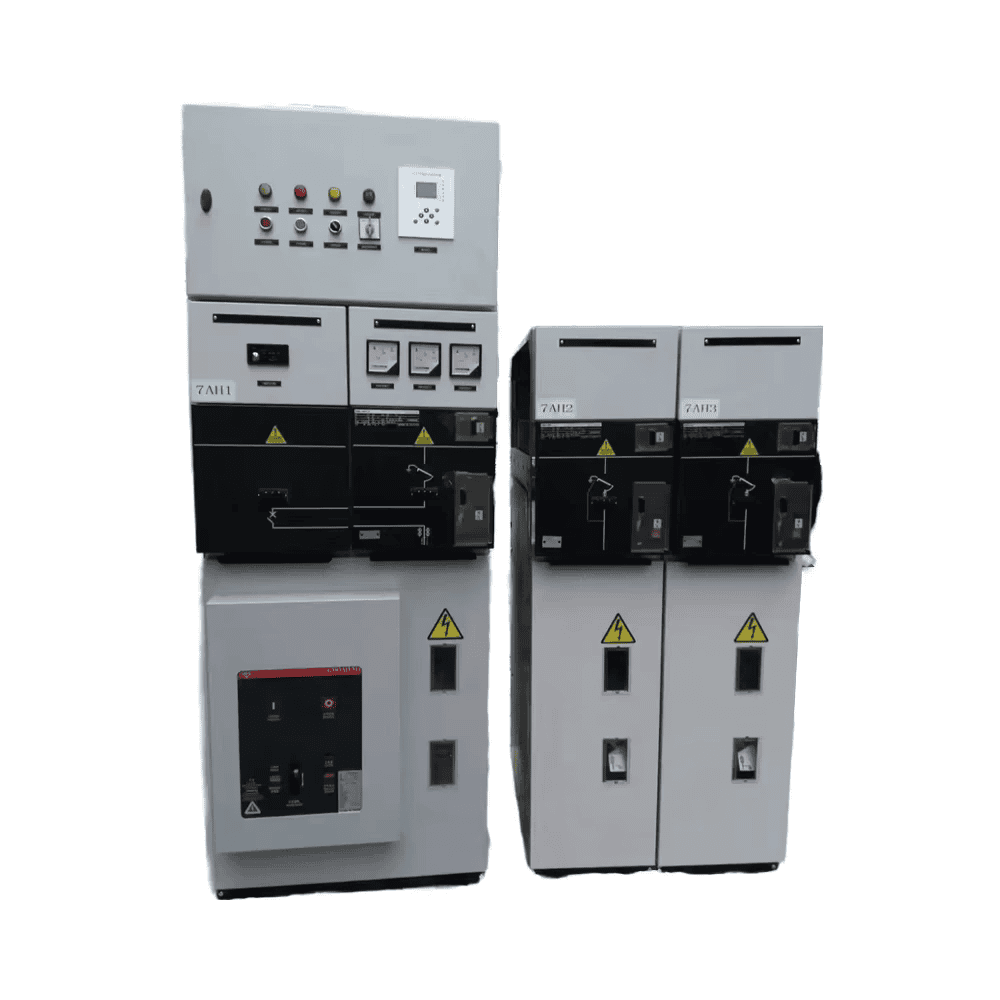

1. ¿Qué es una unidad principal en anillo?

A Unidad principal de anillo (RMU)es una aparamenta compacta de media tensión con envolvente metálica que se utiliza en redes de distribución de energía de tipo anillo. Generalmente se instala en sistemas de distribución secundarios que operan entre11kV y 33kV.

El objetivo principal de una RMU es:

• Garantizar un suministro eléctrico ininterrumpido
• Proporcionar capacidad de conmutación de carga.
• Aislar secciones defectuosas de la red.
• Proteger transformadores y líneas de distribución.

Las RMU se utilizan comúnmente en redes urbanas, complejos comerciales, estaciones de energía renovable e instalaciones industriales donde la confiabilidad y la instalación compacta son fundamentales.

2. ¿Cómo funciona una unidad principal en anillo?

En un sistema de distribución en anillo, la energía fluye en un bucle. La RMU está ubicada en nodos estratégicos dentro del anillo. En funcionamiento normal:

• Ambos alimentadores entrantes permanecen energizados
• La carga se suministra a través del anillo.
• La dirección del flujo de energía se puede ajustar

Si ocurre una falla:

1. Se detecta la sección defectuosa
2. Se abre el interruptor correspondiente.
3. El poder continúa fluyendo desde el lado alternativo del ring.

Esta configuración reduce significativamente el tiempo de interrupción y mejora la confiabilidad del sistema.

3. Tipos de unidades principales de anillo

3.1 Unidad principal de anillo aislado con gas (SF6 RMU)

• Utiliza gas SF6 como medio aislante.
• Compacto y sellado de por vida
• Alta confiabilidad
• Bajo mantenimiento

3.2 RMU con aislamiento de aire

• Alternativa respetuosa con el medio ambiente
• Sin gas SF6
• Huella un poco más grande

3.3 RMU interior versus exterior

4. Componentes principales de una RMU

Una unidad principal de Ring estándar normalmente consta de:

• Interruptor de ruptura de carga (LBS)
• Disyuntor (CB)
• interruptor de tierra
• Sistema de barras colectoras
• Relés de protección
• Módulo de protección del transformador

RMU avanzadas dePoder Lugaointegrar relés de protección inteligentes y sistemas de monitoreo remoto para permitir la compatibilidad con redes inteligentes.

5. Especificaciones técnicas y clasificaciones de voltaje

Al seleccionar una RMU, considere:

• Nivel de voltaje de la red
• Capacidad de cortocircuito
• Condiciones ambientales
• Necesidades de expansión futuras

6. Aplicaciones de las unidades principales en anillo

Las unidades principales en anillo están ampliamente implementadas en:

• Redes urbanas de distribución de energía.
• Sistemas de energía renovable (parques solares y eólicos)
• Plantas de fabricación industriales
• Complejos comerciales
• Comunidades residenciales
• Sistemas de electrificación ferroviaria

Su tamaño compacto y configuración modular los hacen ideales para subestaciones compactas y estaciones transformadoras prefabricadas.

7. Ventajas de utilizar aparamenta RMU

7.1 Alta confiabilidad

Garantiza un tiempo de inactividad mínimo debido a la redundancia de la red en anillo.

7.2 Diseño compacto

Ideal para instalaciones con limitaciones de espacio.

7.3 Seguridad mejorada

• Estructura completamente cerrada
• Mecanismos de enclavamiento
• Contención de fallas de arco

7.4 Bajo mantenimiento

Los sistemas con aislamiento de gas sellados de por vida reducen los requisitos de servicio.

7.5 Escalabilidad

El diseño modular respalda la expansión futura.

8. Consideraciones de instalación y mantenimiento

Lista de verificación de instalación:

• Verificar el sistema de puesta a tierra
• Asegúrese de que la terminación del cable sea adecuada
• Siga los estándares IEC
• Confirmar la configuración del relé de protección

Mejores prácticas de mantenimiento:

• Inspección visual periódica
• Monitoreo de presión de gas (para SF6 RMU)
• Prueba de relé
• Escaneo térmico

9. ¿Por qué elegir las unidades principales Lugao Power Ring?

Poder Lugaoes un fabricante confiable especializado en equipos de distribución de media tensión. Sus unidades principales en anillo están diseñadas para cumplir con los estándares internacionales y los requisitos modernos de las redes inteligentes.

Fortalezas clave:

• Tecnología de fabricación avanzada
• Estricto sistema de control de calidad
• Configuraciones RMU personalizables
• Integración de monitoreo inteligente
• Cumplimiento de las normas IEC

Para obtener más detalles técnicos sobre sus soluciones RMU, puede explorar la documentación técnica y los recursos de productos oficiales de Lugao Power.

10. Tendencias futuras en tecnología RMU inteligente

La evolución de la tecnología RMU incluye:

• Aislamiento ecológico sin SF6
• Monitoreo remoto basado en IoT
• Relés de protección digitales
• Integración de red inteligente
• Mantenimiento predictivo mediante análisis de IA

A medida que la infraestructura energética global se vuelve más descentralizada y centrada en las energías renovables, las RMU inteligentes desempeñarán un papel fundamental para garantizar una distribución estable y eficiente.

11. Preguntas frecuentes (FAQ)

P1: ¿Cuál es la diferencia entre RMU y los cuadros tradicionales?

Las RMU son compactas, selladas y están diseñadas específicamente para redes de distribución en anillo, mientras que los equipos de conmutación tradicionales pueden no admitir la redundancia de bucle.

P2: ¿Qué niveles de voltaje son típicos para las unidades principales de Ring?

Los niveles de voltaje comunes incluyen sistemas de 11 kV, 24 kV y 33 kV.

P3: ¿Es peligroso el gas SF6?

El SF6 no es tóxico pero es un gas de efecto invernadero. La manipulación adecuada y los sistemas sellados minimizan el impacto ambiental.

P4: ¿Cuánto dura una RMU?

Con una instalación y un mantenimiento adecuados, las RMU suelen tener una vida útil de 20 a 30 años.

P5: ¿Se pueden integrar las RMU en redes inteligentes?

Sí. Las RMU modernas de fabricantes como Lugao Power admiten SCADA y sistemas de monitoreo remoto.

Conclusión: Por qué las unidades Ring Main son la columna vertebral de una distribución de energía confiable

ElUnidad principal de anilloEs una piedra angular de las modernas redes de distribución de media tensión. Su diseño compacto, alta confiabilidad, características de seguridad y adaptabilidad lo hacen indispensable en sistemas urbanos, industriales y de energía renovable.

A medida que la infraestructura eléctrica continúa evolucionando, las soluciones RMU avanzadas dePoder LugaoProporcionar el rendimiento, la inteligencia y la seguridad necesarios para las redes eléctricas de próxima generación.
