¿Cuáles son las características estructurales y los métodos de mantenimiento del gabinete de distribución de energía XL-21?

Características estructurales

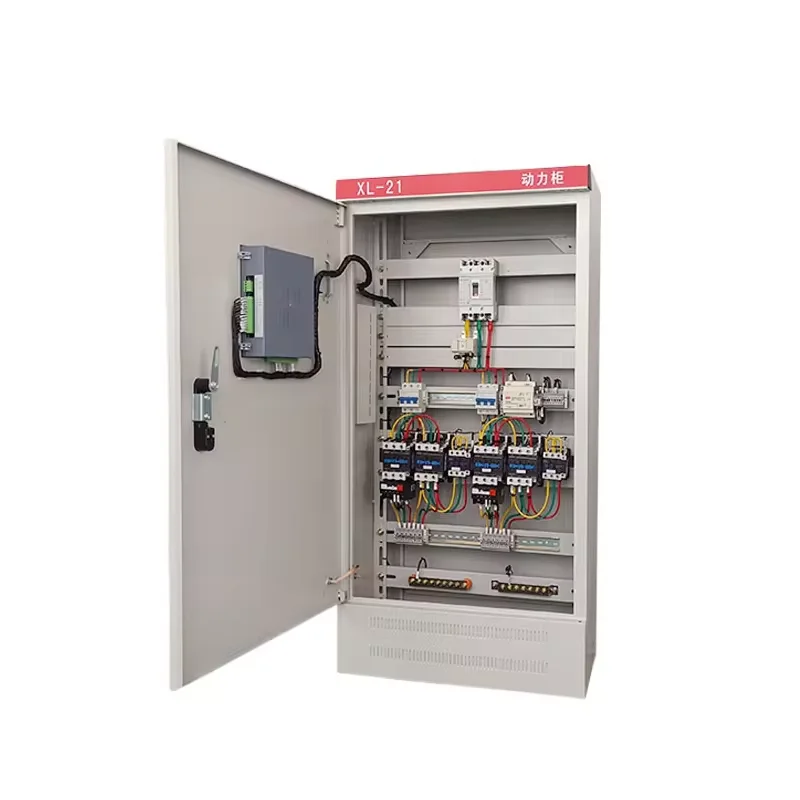

El gabinete de distribución de energía de bajo voltaje XL-21 se utiliza principalmente para la distribución de energía en empresas industriales y mineras que utilizan sistemas trifásicos, de tres hilos y de cuatro hilos con frecuencias de CA de hasta 50 Hz y voltajes de hasta 500 V, así como para iluminación eléctrica. Es un recinto cerrado construido con placas de acero dobladas. La manija de operación del interruptor de cuchilla está ubicada en la columna frontal superior derecha y proporciona conmutación de energía. Se instala un voltímetro en el panel de distribución para indicar el voltaje de la barra colectora. La puerta principal expone todos los componentes internos para facilitar la inspección y el mantenimiento. Este gabinete de distribución utiliza componentes de última generación, lo que da como resultado un diseño compacto, fácil mantenimiento y configuraciones de cableado flexibles. Además de disyuntores de aire y fusibles para protección contra cortocircuitos, el armario también cuenta con contactores y relés térmicos. La puerta de entrada tiene capacidad para botones y luces indicadoras.

Uso y mantenimiento

• Después de la instalación o revisión, y antes de la puesta en servicio, la caja de distribución de energía debe someterse a las siguientes inspecciones y pruebas (las inspecciones y pruebas posteriores a la revisión dependen de la naturaleza de la revisión).

• Verifique que el equipo eléctrico y el cableado secundario instalado dentro de la caja de distribución de energía cumplan con los requisitos del plano.

• Compruebe que los interruptores de cuchilla y los disyuntores utilizados para el funcionamiento sean flexibles y no estén pegados.

• Verifique que el equipo eléctrico esté en buen contacto y cumpla con los requisitos operativos previstos.

• Verifique que la caja de distribución de energía esté libre de objetos extraños y que los tornillos que sujetan los componentes no estén flojos.

Entorno operativo

• Temperatura ambiente: -50°C a +40°C, sin que la temperatura media durante 24 horas supere los +36°C;

• Altitud: No superior a 2000 m;

• Humedad relativa: No superior al 50% con una humedad del aire ambiente de +40°C;

                             Se permite una humedad relativa más alta a humedades más bajas (por ejemplo, 90 % a +20 °C) y se permite una condensación moderada para tener en cuenta las fluctuaciones de temperatura.

• El dispositivo debe instalarse con una inclinación no superior a 5° con respecto a la vertical. El dispositivo debe instalarse en un lugar libre de vibraciones, impactos y corrosión intensos.
