¿Cuáles son los diferentes tipos y diseños de aparamenta extraíble de baja tensión MNS?

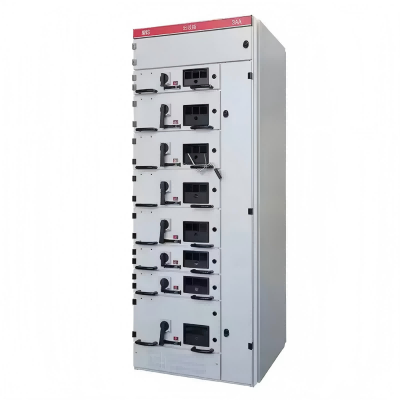

lugãoEl marco del tablero de distribución extraíble de bajo voltaje MNS utiliza material en forma de C con un módulo de 25 mm, que se conecta a través de conectores para formar una variedad de estructuras de gabinetes y cajoneras para satisfacer diversas necesidades. El gabinete MCC utiliza componentes plásticos de ingeniería ignífugos de alta resistencia para mayor seguridad. Además, los paneles de funciones se modifican a partir de modelos extranjeros y se combinan con un módulo de 200 mm, lo que los hace más adecuados para diseños de gabinetes mixtos de PC y MCC. Las unidades extraíbles y el cuerpo del gabinete cuentan con un dispositivo de enclavamiento confiable para evitar la conmutación de carga cuando el interruptor está energizado, lo que mejora la seguridad. El gabinete generalmente se ensambla a partir de placas de acero laminadas en frío después del tratamiento de pasivación, pero también se pueden usar placas de acero recubiertas de aluminio y zinc según los requisitos del usuario.

• Tipos de interruptores

1. Gabinetes de recepción y unión de autobuses

Varios disyuntores de tipo marco nacionales e internacionales, como las series RMW1, CW1, NA1, DW45, CDW7, MT y E, se utilizan como interruptor principal para proporcionar funciones de recepción o conexión de bus. 2. Gabinete del centro de energía (PC)

La distribución de energía utiliza varios tipos de disyuntores montados en gabinetes nacionales e internacionales, como las series DW45, NA1, CDW7MT y E.

3. Centro de control de motores (MCC)

Compuesto por cajones grandes y pequeños, el interruptor principal de cada circuito utiliza un disyuntor de caja moldeada de alta capacidad de ruptura o un interruptor de carga giratorio con fusibles.

4. Gabinete de compensación de potencia reactiva

• Tipo de cajón

Hay cinco tamaños disponibles, todos basados ​​en una altura de 8E (200 mm). El diseño modular permite una altura efectiva de instalación de componentes de 1800 mm, lo que da como resultado una disposición general del gabinete más estilizada y estéticamente agradable. •8E/4: 4 cajoneras montadas en paralelo en un espacio de 200 mm de alto, 150 mm de ancho y 400 mm de fondo.

•8E/2: 2 cajoneras montadas en paralelo en un espacio de 200 mm de alto, 300 mm de ancho y 400 mm de fondo.

•8E: 1 cajonera montada en un espacio de 200 mm de alto, 600 mm de ancho y 400 mm de fondo.

•16E: 1 cajonera montada en un espacio de 400 mm de alto, 600 mm de ancho y 400 mm de fondo.

•24E: 1 cajonera montada en un espacio de 600 mm de alto, 600 mm de ancho y 400 mm de fondo.
