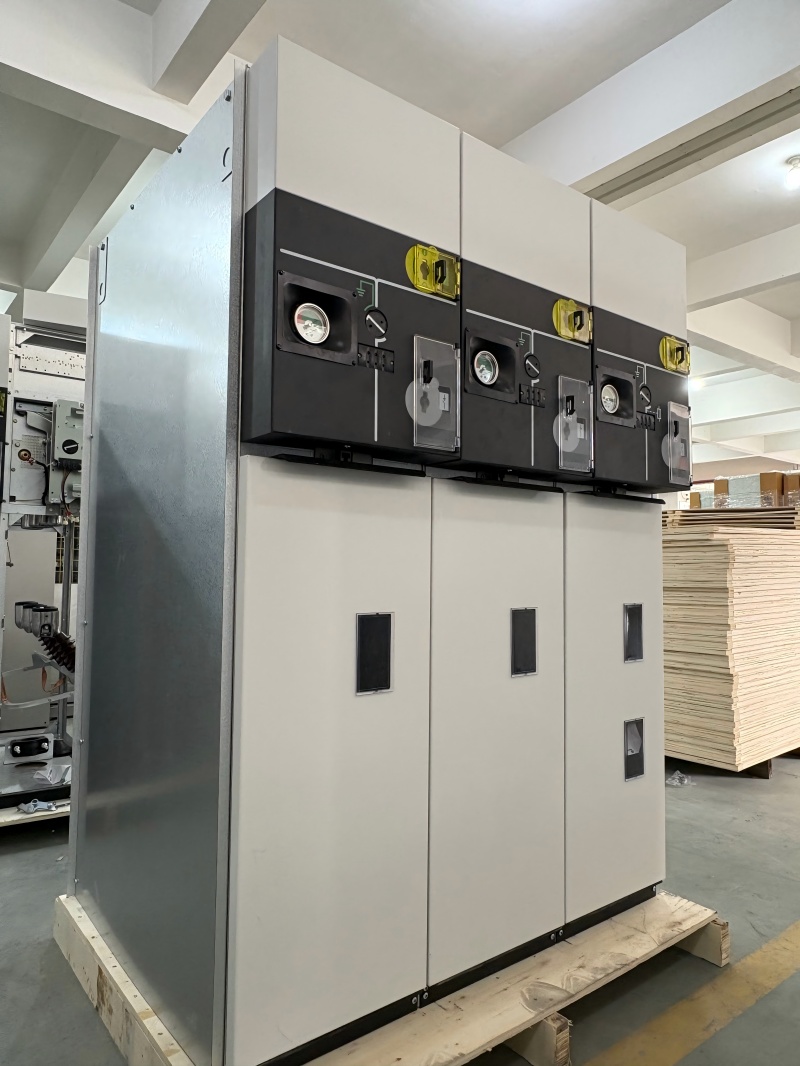

SRM de tipo aislado de gas de altura de alto voltaje

La serie SRM Series SF6 Gas totalmente aislada completamente sellada de metal en metal (C-GIS) es una nueva generación de productos de gas miniaturizado totalmente aislados diseñados y desarrollados por nuestra compañía al absorber tecnologías avanzadas en el hogar y en el extranjero. El producto es una combinación efectiva de combinación de unidad fija y expansión flexible, que es adecuada para los requisitos de distribución de redes de anillo o terminales de usuario, y satisface las necesidades de varias subestaciones secundarias para el uso flexible de la aparición compacta. El equipo tiene tres niveles de voltaje nominal de SRM-12kV, SRM-24kV y SRM6-40.5KV(Consulte la página Detalles del producto para obtener una introducción más detallada), que cumple con los estándares internacionales como IEC 62271, IEC 60420, etc.

Características del producto:

1. Diseño totalmente aislado y totalmente sellado

Las partes vivos principales de la tabla de interruptores de la serie NG7 están completamente selladas en una caja de gas sellada soldada con placas de acero inoxidable. Las líneas de entrada y salida están conectadas a través de conectores de cable completamente sellados, completamente sellados. La caja de gas tiene una presión de inflación de 0.04MPA y un nivel de protección de IP67. El producto puede operar en entornos hostiles, como gran altitud, niebla de sal, una fuerte contaminación y humedad.

2. Diseño modular estándar, expansión flexible y combinación conveniente.

El producto tiene un alto grado de estandarización y adopta un esquema de diseño modular, que es flexible y rápido de combinar. La unidad de la caja de gas se puede ampliar arbitrariamente a la izquierda y a la derecha, y se puede lograr una variedad de combinaciones de unidades a través de conectores especiales de la barra colectora para satisfacer las diversas necesidades de distribución de energía de los usuarios en la medida máxima.

3. Tecnología avanzada de soldadura y sellado

Las placas de acero inoxidable del cuerpo de la caja de gas están cortadas y soldadas por los robots de soldadura ABB para garantizar completamente la precisión dimensional y la calidad de soldadura de las placas. La caja de gas ensamblada adopta la aspiradora isobárica y la tecnología de detección de fugas de helio para garantizar que la tasa de fuga anual de la caja de gas sea inferior al 0.01%.

4. Se pueden realizar soluciones inteligentes de monitoreo y protección en línea.

La carga de conmutación se puede conectar al sistema de automatización a través de la red de comunicación para realizar las funciones de control remoto, telemetría y telesignal del gabinete de conmutador. También puede realizar las funciones de aislamiento de fallas, recuperación y reconstrucción de la red de la red de distribución.

5. Esquema de aplicación de la caja de rama de cable especial

Debido a la aplicación creciente de las estaciones de conmutación de red de anillo distribuido, el cambio de conmutación de la serie NG7 está especialmente equipado con una solución que la barra colectora se puede conectar a la izquierda y a la derecha a través del buje. Es adecuado para cajas de ramas de cable con uno o más interruptores de carga para proporcionar a los usuarios soluciones de distribución de energía flexibles y económicas.

6. Interfaz de usuario amigable y esquema de diseño perfecto de "cinco protección"

La carga de interruptores se puede operar manual o eléctricamente, y el proceso de operación es simple y confiable. El diseño estructural general tiene un diseño perfecto de "protección de cinco" para garantizar la seguridad operativa. El equipo es ampliamente utilizado. En las redes de energía urbana, es adecuado para los sistemas centrales de distribución de alto voltaje, ahorrando tierras y mejorando la confiabilidad del suministro de energía. En las subestaciones, es común en varios tipos, especialmente las subestaciones subterráneas y compactas. En los sistemas de energía industrial, satisface las necesidades de distribución de energía de las grandes empresas y proporciona una protección y gestión efectivas.
