¿Cuál es el disyuntor de vacío?

El interruptor de circuito de vacío Lugao (VCB) es una parte esencial del equipo eléctrico en los sistemas de energía de alto voltaje. El propósito es cortar la corriente en caso de un mal funcionamiento, protegiendo así el circuito. El interruptor de circuito de vacío Lugao se usa ampliamente en diversas aplicaciones industriales y comerciales, particularmente en aplicaciones de medio y alto voltaje donde la protección confiable y eficiente es crucial. A través de este artículo, Lugao lo llevará a explorar el principio de trabajo, los componentes clave, las ventajas, las aplicaciones y el mantenimiento de nuestros interruptores de circuito de vacío Lugao, ofreciendo información sobre por qué se han convertido en una opción popular en los sistemas de energía eléctrica de hoy en día.

Principio de trabajo del interruptor de circuito de vacío

La función principal del interruptor de circuito de vacío Lugao es interrumpir las corrientes de fallas y proteger los circuitos eléctricos del daño potencial. Cuando se produce un mal funcionamiento, el interruptor de circuito de vacío cortará rápidamente la corriente para evitar el sobrecalentamiento, el fuego u otras consecuencias peligrosas. A diferencia de otros tipos de interruptores de circuitos, los interruptores de circuito de vacío Lugao extinguen los arcos en una cámara de vacío. Cuando los contactos dentro del interruptor se separan, se formará un arco entre ellos. En el interruptor de circuito de vacío Lugao, el vacío puede prevenir la ionización y restaurar rápidamente el aislamiento entre los contactos, por lo que el arco puede extinguirse casi instantáneamente.

¿Por qué usar un vacío?

La cámara de vacío del interruptor de circuito de vacío Lugao es la clave de su rendimiento. Casi no hay partículas en el vacío, y la falta de ionización dificulta que el arco dure. Por lo tanto, la velocidad de extinción de arco es mucho más rápida que en el aire o el gas. Esta interrupción de corriente eficiente es una de las principales razones por las cuales los interruptores de circuito de vacío se usan ampliamente en los sistemas de energía de alto voltaje.

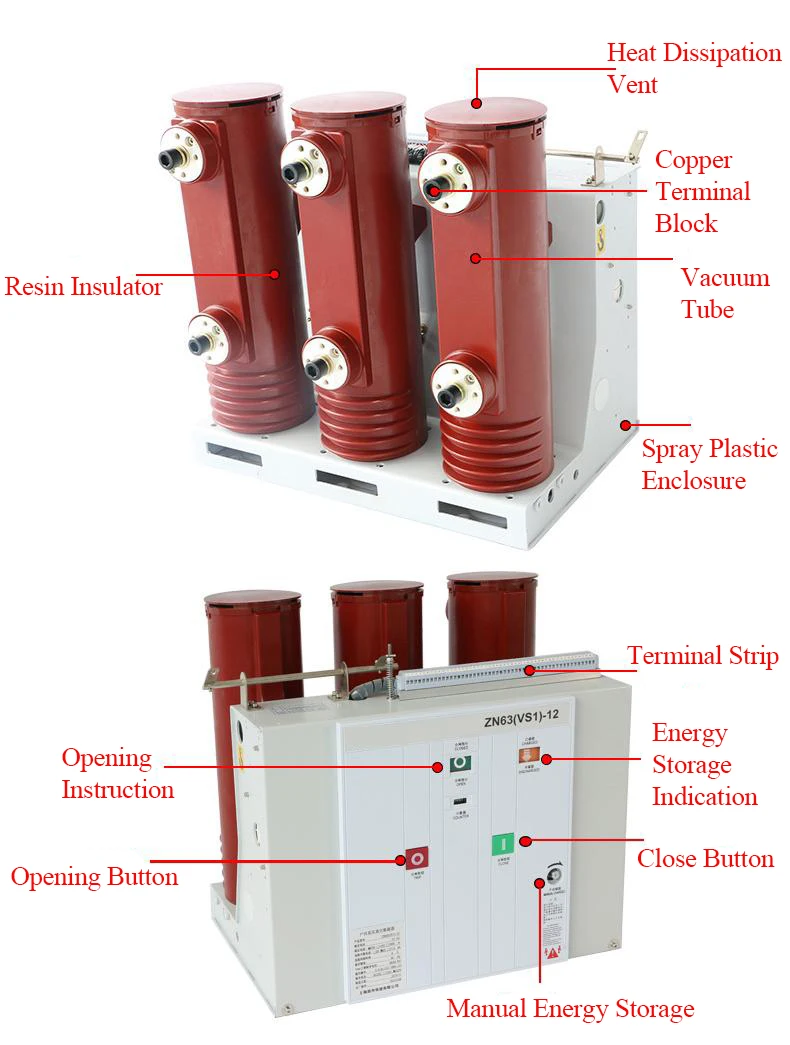

Componentes clave de un interruptor de circuito de vacío

1. Vacuum Interrupter: La cámara de extinción de arco al vacío es el núcleo de un interruptor de circuito de vacío. Consiste en dos contactos encerrados en el vacío. Cuando estos dos contactos se separan, la cámara de extinción del arco de vacío extinguirá inmediatamente el arco en un entorno de vacío.

2. Mecanismo operativo:El mecanismo operativo es responsable de abrir y cerrar los contactos en la cámara de extinción del arco de vacío. Se puede operar manual o eléctricamente para controlar con precisión el funcionamiento del interruptor de circuito de vacío.

3. Material de aislamiento:Debido al hecho de que los interruptores de circuito de vacío se usan típicamente para aplicaciones de voltaje medio a alto, el aislamiento entre componentes es crucial. Para garantizar un funcionamiento seguro bajo alto voltaje, utilizamos materiales de aislamiento de alta calidad.

4. Vivienda: Los disyuntores de vacío generalmente se instalan en recintos resistentes para protegerlos de factores ambientales como la humedad y el polvo, lo que puede afectar su rendimiento.

Ventajas de los interruptores de circuito de vacío

En comparación con otros tipos de interruptores de circuitos, los interruptores de vacío tienen múltiples ventajas, por lo que es una opción popular en los sistemas de energía eléctrica:

1. Alta resistencia dieléctrica: La cámara de vacío de un interruptor de vacío tiene una excelente resistencia dieléctrica, por lo que puede desconectar circuitos de alto voltaje sin el riesgo de descomposición.

2. Mantenimiento mínimo:Los interruptores de circuito de vacío tienen menos piezas móviles y requieren un mantenimiento mínimo durante la operación. Esto es particularmente ventajoso en la instalación remota o las subestaciones de alto voltaje, donde el mantenimiento regular es difícil.

3. Operación rápida: Los interruptores de circuito de vacío funcionan rápidamente, lo que los hace muy efectivos para proteger el equipo de los efectos de las fallas. Esta operación rápida minimiza el daño y el tiempo de inactividad en la mayor medida posible, mejorando la confiabilidad del sistema eléctrico.

4. Ambientalmente amigable: A diferencia de los interruptores de circuitos con aislamiento de gas, los interruptores de circuitos de vacío no requieren gases dañinos como el hexafluoruro de azufre (SF6) durante la operación, lo que los convierte en un disyuntor ecológico.

5. Larga vida útil: La durabilidad y la eficiencia de los interruptores de circuitos de vacío ayudan a extender su vida útil. Debido al hecho de que el nivel de vacío no disminuye con el tiempo, estos interruptores de circuito pueden mantener su efectividad durante muchos años, reduciendo así la necesidad de un reemplazo frecuente.

Aplicaciones de disyuntores de vacío

Los interruptores de circuito de vacío se pueden usar en varias ocasiones, principalmente para aplicaciones de voltaje mediano y alto. Algunas aplicaciones comunes incluyen:

1. Generación de energía: En las centrales eléctricas, los disyuntores de vacío son cruciales para proteger generadores, transformadores y otros equipos críticos. Los interruptores de circuito de vacío se aseguran de que cualquier fallas se pueda interrumpir rápidamente para evitar daños a gran escala y tiempo de inactividad costoso.

2. Substaciones: Los interruptores de circuito de vacío se usan ampliamente en subestaciones para administrar sistemas de mediano y alto voltaje. Los disyuntores de vacío pueden cortar de manera rápida y efectiva las corrientes de fallas, haciéndolos muy adecuados para estos entornos.

3. Configuración industrial: Las instalaciones de fabricación y la industria pesada dependen de los interruptores de circuitos de vacío para proteger el equipo de los efectos de las fallas. Los interruptores de circuito de vacío son duraderos y requieren un bajo mantenimiento, lo que los hace muy adecuados para aplicaciones que exigen una alta confiabilidad.

4. Edificios comerciales: Los grandes edificios comerciales y los complejos de oficinas generalmente utilizan disyuntores de vacío para garantizar la seguridad y la confiabilidad de sus sistemas eléctricos. Los interruptores de circuito de vacío están diseñados para ser compactos, eficientes y fáciles de integrar en la infraestructura eléctrica existente.

5. Sistemas ferroviarios: En la industria ferroviaria, los disyuntores de vacío se utilizan para proteger los sistemas de suministro de energía que ejecutan los trenes. Su diseño y fiabilidad robustos los hacen adecuados para esta infraestructura crítica.

Mantenimiento de interruptores de circuitos de vacío

Una característica significativa de los interruptores de circuitos de vacío son sus requisitos de mantenimiento extremadamente bajos. Sin embargo, las inspecciones y el mantenimiento regulares pueden garantizar un rendimiento óptimo y una vida útil. Los principales métodos de mantenimiento para disyuntores de vacío incluyen:

1. Inspección de contactos: Aunque el desgaste de los interruptores de circuitos de vacío es mínimo, todavía es necesario verificar cualquier signo de corrosión en los contactos. El reemplazo oportuno de los contactos desgastados ayuda a mantener la eficiencia de los interruptores de circuitos.

2. Verificación de integridad del vacío: El vacío en la cámara de extinción de arco debe mantenerse intacta para garantizar una extinción de arco confiable. Se recomienda probar regularmente la integridad del vacío para verificar que no haya fugas ni degradación.

3. Prueba de operación mecánica: Las pruebas regulares del mecanismo operativo son necesarias para garantizar la apertura y el cierre del interruptor de circuito de vacío. Los componentes mecánicos deben lubricarse regularmente para evitar el desgaste.

4. Pruebas eléctricas: Las pruebas eléctricas regulares, como la resistencia al aislamiento y las pruebas de resistencia de contacto, pueden ayudar a identificar cualquier problema potencial en los interruptores de circuitos de vacío.

Comparación con otros tipos de interruptores de circuitos

Para comprender el valor único del interruptor de circuito de vacío, es útil compararlo con otros tipos de interruptores de circuitos, como los interruptores de circuitos de aire y los interruptores de circuitos aislados de gas.

- interruptor de circuito de aire (ACB):

Los interruptores de circuitos de aire dependen del aire atmosférico para extinguir el arco, lo que los hace menos efectivos para aplicaciones de alto voltaje en comparación con los interruptores de circuitos de vacío. Los interruptores de circuito de vacío tienen una mayor resistencia dieléctrica, lo que les permite manejar voltajes más altos de manera más efectiva.

- Circuito aislado de gas (GCB):

Los interruptores de circuitos aislados de gas a menudo usan gas SF6 para extinguir el arco. Aunque efectivo, SF6 es un potente gas de efecto invernadero, y los interruptores aislados de gas requieren procedimientos de manejo estrictos. Los interruptores de circuito de vacío, por el contrario, usan un enfoque limpio y sostenible sin impacto ambiental.

Tendencias y desarrollos futuros en disyuntores de vacío

Con los avances continuos en la tecnología, se espera que los disyuntores de vacío se vuelvan aún más eficientes y ampliamente utilizados. Algunas tendencias y desarrollos futuros en el campo incluyen:

1. Integración con cuadrículas inteligentes: Con la popularización de las redes inteligentes, el diseño de disyuntores de vacío está cada vez más equipado con capacidades avanzadas de monitoreo y control. Esto permite la recopilación de datos en tiempo real y el control remoto, mejorando así la confiabilidad y eficiencia del sistema de energía.

2. Materiales mejorados: La investigación en la ciencia de los materiales está promoviendo que los materiales de los interruptores de circuitos de vacío son más duraderos y eficientes. Estos materiales están diseñados para extender aún más su vida útil y reducir los requisitos de mantenimiento.

3. Diseños compactos: La estructura de los interruptores de vacío se está volviendo cada vez más compacta, lo que los hace adecuados para aplicaciones con espacio limitado, como subestaciones urbanas y edificios comerciales.

4. Detección de fallas mejorada: Los interruptores de circuito de vacío futuros pueden adoptar una tecnología avanzada de detección de fallas para proporcionar respuestas más rápidas y precisas a las fallas. Esto reducirá aún más el riesgo de daño y mejorará la confiabilidad general del sistema de energía.

Conclusión

El interruptor de vacío es un componente invaluable en los sistemas eléctricos modernos, que proporciona una protección confiable y eficiente en aplicaciones de mediano y alto voltaje. Con un mecanismo único basado en el vacío, extingue rápidamente los arcos e interrumpe las corrientes de fallas, ofreciendo una fuerza dieléctrica superior y la sostenibilidad ambiental en comparación con otros tipos de interruptores de circuitos. Los requisitos de mantenimiento mínimos, la larga vida útil y la idoneidad para una amplia gama de aplicaciones hacen que el interruptor de vacío sea una opción popular para la generación de energía, entornos industriales y edificios comerciales. A medida que la tecnología continúa avanzando, el futuro de los interruptores de circuitos de vacío es prometedor de una eficiencia aún mayor, integración de la red inteligente y diseños compactos.
